仿生多指灵巧机械手掌结构设计

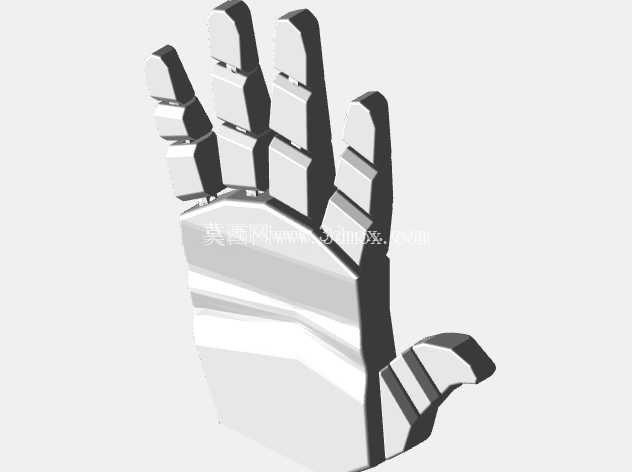

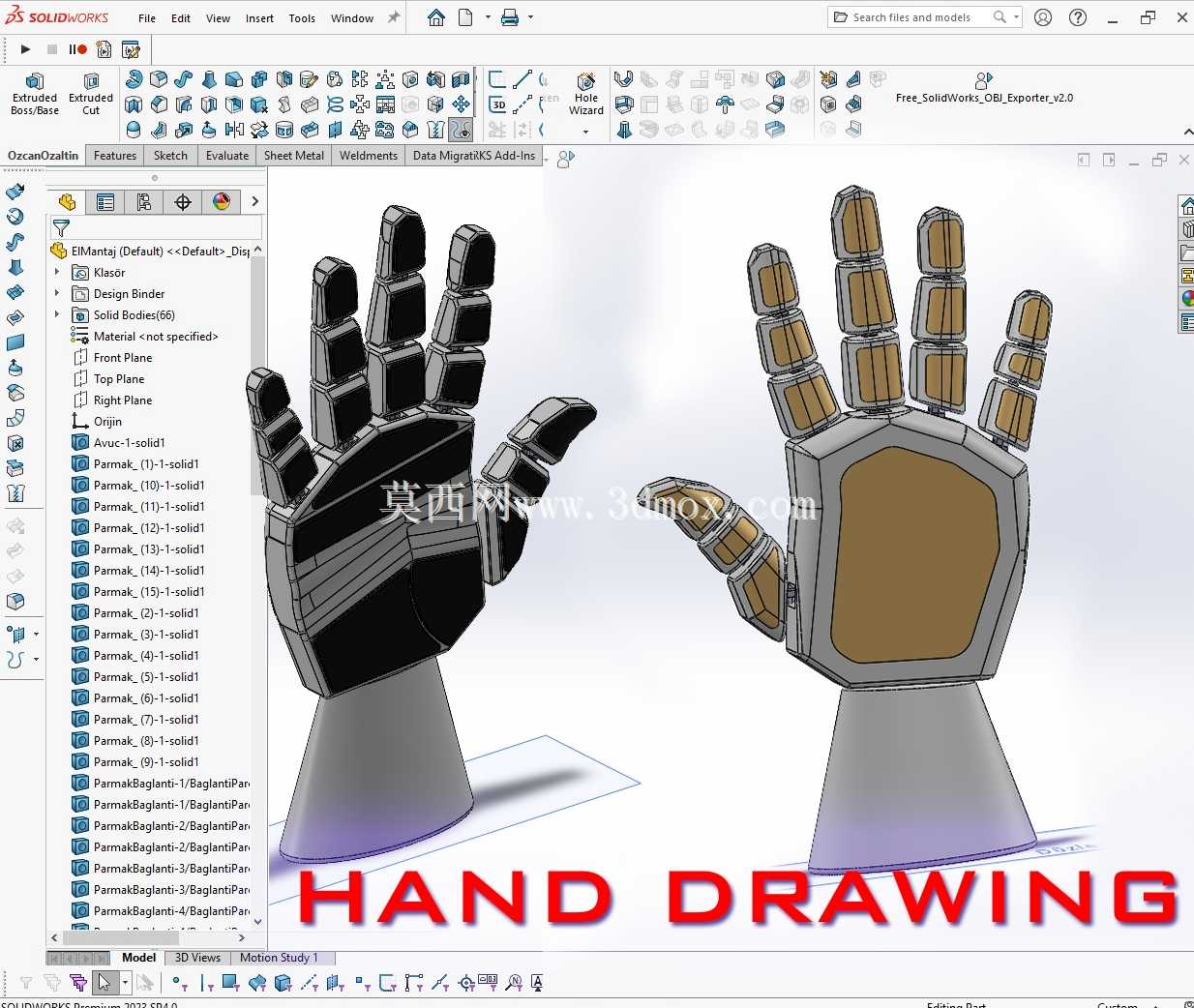

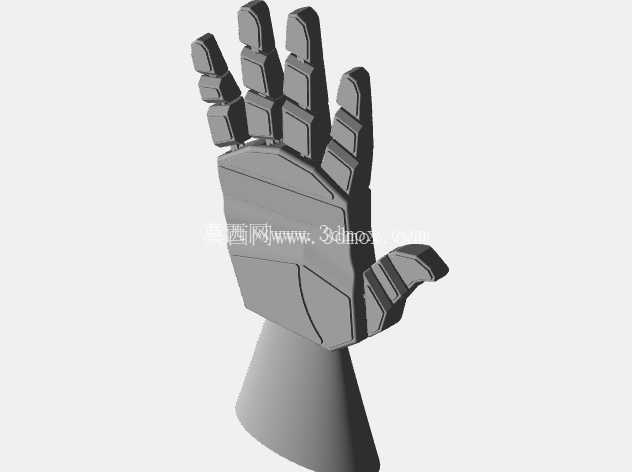

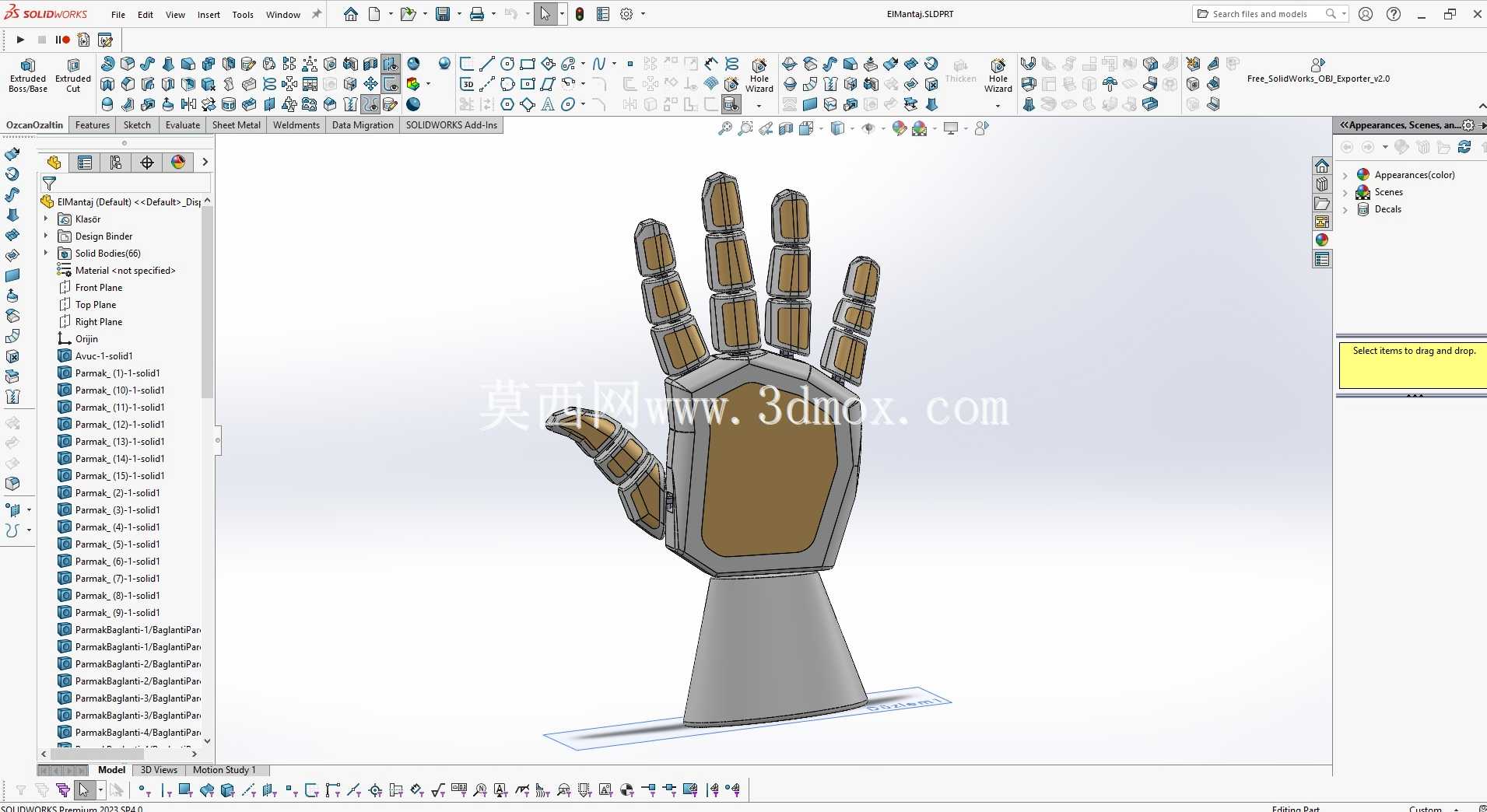

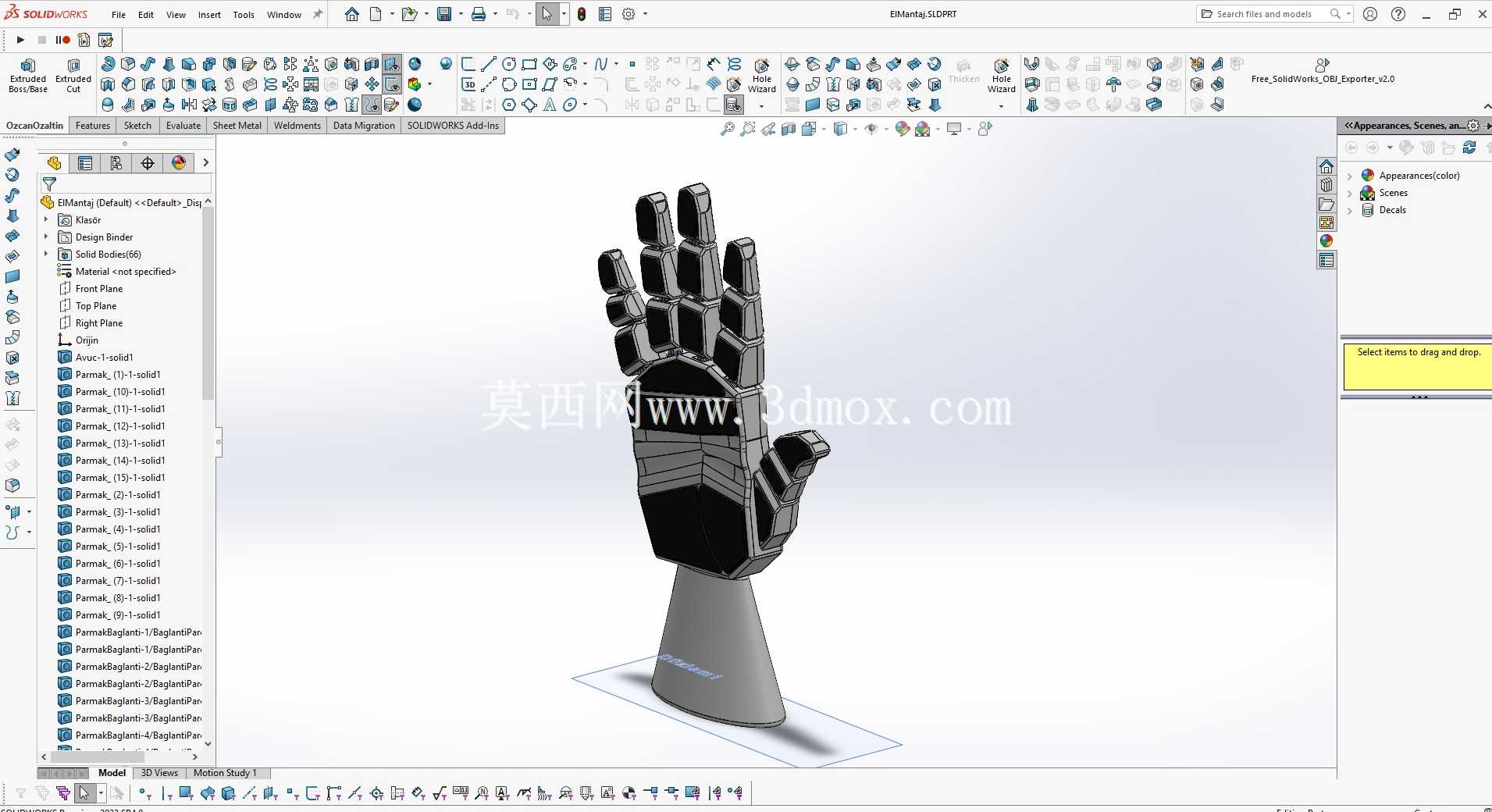

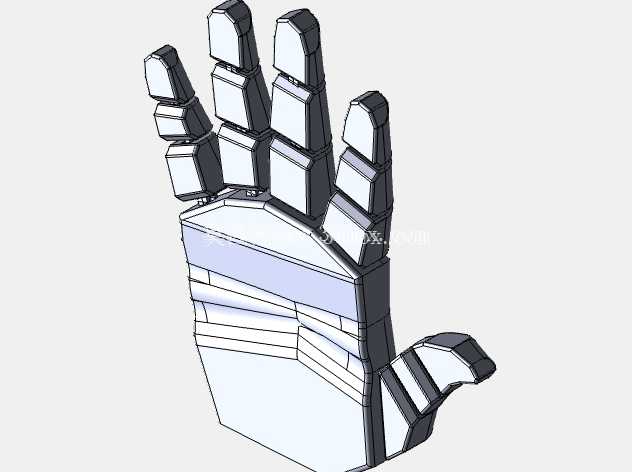

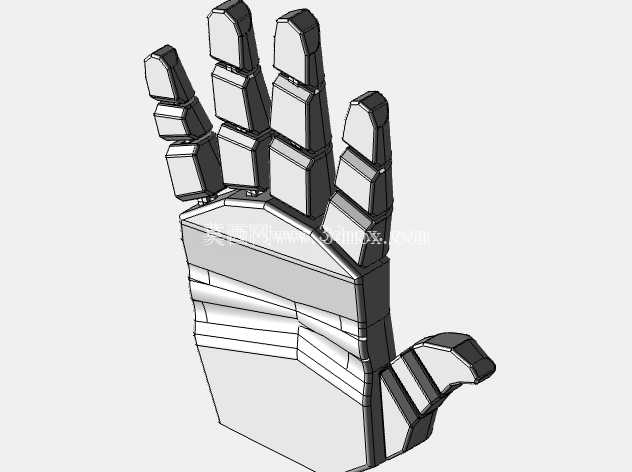

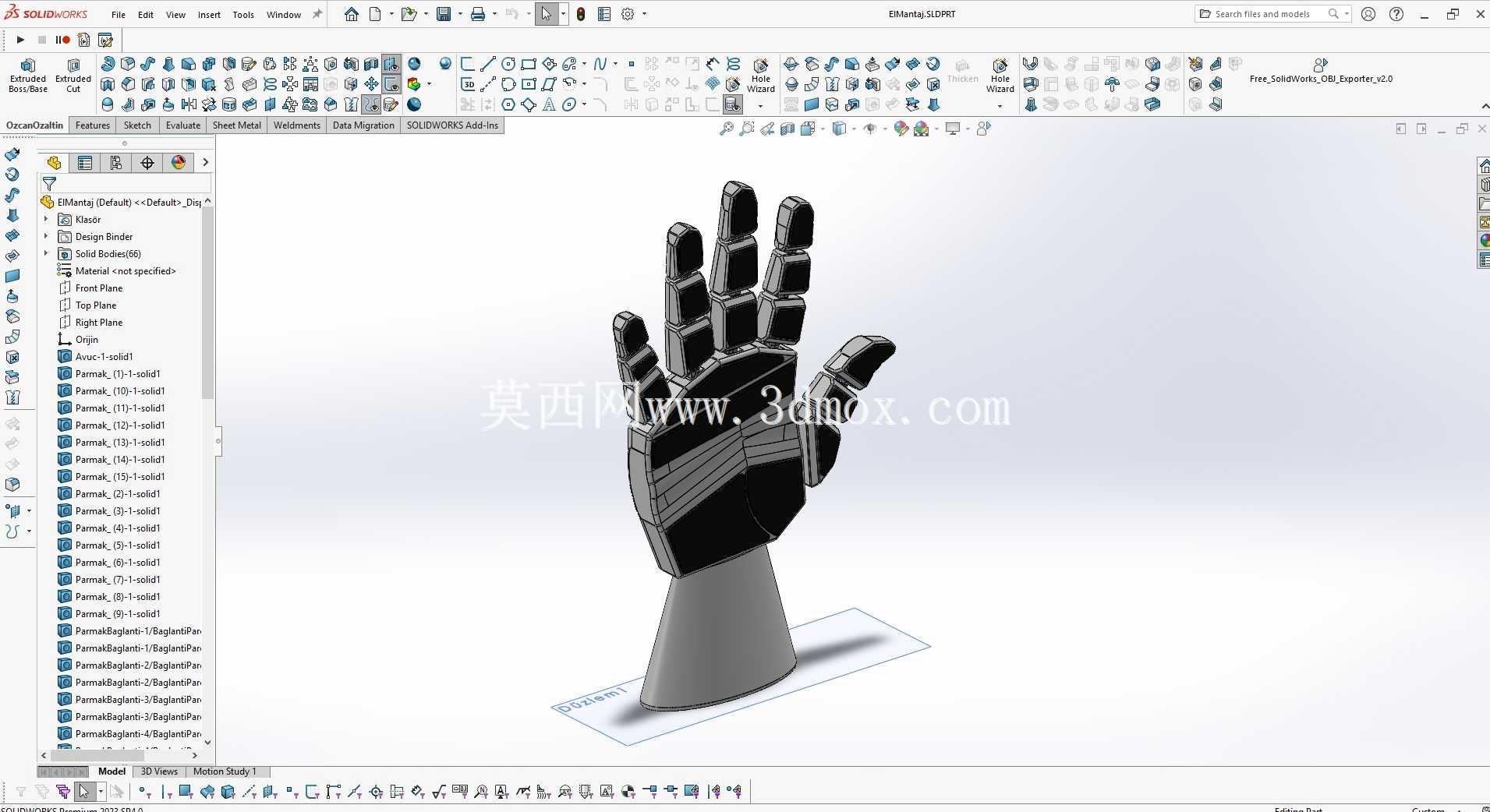

这款仿生多指机械手掌的结构设计，核心瞄准工业机器人末端执行器的柔性操作场景，同时兼顾康复辅具、仿生机器人演示领域的适配需求。从实际应用层面看，常规工业夹爪仅能完成规则工件的夹持动作，面对异形零件、易损物件、需要精细操作的装配工序时，刚性夹爪很容易出现夹持力过大损伤工件、夹持接触面不足导致脱落、无法适配多姿态抓取要求的问题，这款仿生手的五根指节均设置独立的转动副，每根手指的指段长度参考成年人手部比例做等比缩放，单根手指包含3个转动自由度，拇指额外设置侧摆转动结构，整体手掌基座的安装面预留标准法兰连接孔位，可直接适配主流工业机器人的末端输出法兰，不需要额外设计转接工装。

设计过程中优先考虑了运动干涉的规避，每段指节的转动角度范围做了机械硬限位，指节完全伸展时整手从基座安装面到指尖的总长度控制在180mm范围内，手掌最大展开宽度为160mm，收拢状态下的最小宽度为75mm，安装基座的直径为90mm，整体安装边界不会超出常规六轴机器人末端的负载回转范围，不会在机器人运动过程中与周边工装夹具产生碰撞。指节的连接结构采用嵌入式销轴配合，接触面预留耐磨衬垫的安装槽位，长期往复转动过程中不会出现销轴松脱、指节旷量过大的问题。

从功能特性上看，这款结构可实现圆柱抓取、指尖捏取、球面包覆抓取等多种操作姿态，针对直径10mm到120mm范围内的规则柱状物件，可通过调整四指弯曲角度实现全周包覆夹持，针对薄片类、小型精密零件，可通过拇指与食指的配合实现指尖捏取，捏取状态下的指端接触面做了平面化处理，可保证夹持时的接触面积稳定，不会出现物件打滑偏移的问题。手掌掌心位置设置内凹弧面，在抓取球形物件时可与物件外轮廓形成贴合支撑，配合五根手指的包覆力，可稳定抓取表面光滑的球形工件，不会出现夹持偏移的问题。

设计思路上没有采用一体化的手掌外壳结构，而是将每段指节、手掌基座都做了分体式设计，每个零件都预留了走线槽位，可容纳驱动肌腱或者微型驱动电机的线路，不管是采用绳索牵引驱动还是内置微型伺服电机驱动的方案，都可以直接在现有结构上做适配，不需要额外修改外部轮廓。指节的内部做了空腔减重设计，在保证结构强度满足1kg负载抓取要求的前提下，尽可能降低整体自重，减少对机器人末端负载的占用，基座内部预留了驱动元件的安装空间，若采用外置驱动方案，可直接将牵引绳索的导向轮组集成在基座空腔内，不需要额外增加外置的导向结构。

在实际产线适配场景中，这类灵巧手可用于3C电子行业的小型零件装配工序，替代人工完成电路板接插件插拔、小型螺丝对位、精密元器件转运等操作，也可用于轻工行业的异形产品分拣，比如不同形状的包装件、不规则形态的食品类物件抓取，相比常规夹爪不需要频繁更换夹指，可通过调整手指姿态适配多种不同形状的工件，减少产线换型时的工装调整时间。在康复辅具领域，该结构的尺寸比例与成年人手部接近，可作为动力式假肢的机械结构基础，调整指节驱动的力控参数后，可辅助肢体残障人士完成日常的抓握动作，满足日常物品拿取的操作需求。

结构细节上，每段指节的转动副都设置了阻尼调节位，可根据实际使用场景调整转动阻尼，避免在抓取过程中出现指节自行晃动的问题，指端位置预留了柔性防滑垫的粘贴槽位，可根据抓取物件的表面材质更换不同摩擦系数的防滑垫，进一步提升抓取稳定性。手掌基座的安装面做了定位止口设计，与机器人法兰连接时可快速完成同轴定位，不需要反复调整安装位置，降低现场安装调试的难度。整体结构的零件拆分充分考虑了加工工艺性，所有指节、基座零件都可采用常规的机加工或者3D打印工艺制作，没有特殊的异形曲面加工需求，普通的数控铣床或者桌面级FDM3D打印机就可以完成零件制作，后期维护时单独更换磨损的指节零件即可，不需要整体替换整手结构，可有效降低使用过程中的维护成本。
