库卡低聚纹理工业机械臂结构设计

这款六轴串联式工业机械臂的结构设计，完全贴合汽车焊装、零部件搬运、机床上下料这类典型工业场景的实际作业需求，从关节负载分配到底座安装边界的设定，都参考了量产工业机器人的实际工程参数做还原。做低聚纹理处理的时候，没有为了刻意减面牺牲关键结构的辨识度，大臂、小臂的管线排布走向完全还原实机的走线逻辑，从底座内部走线槽延伸出的动力线缆、信号线缆顺着大臂外侧的拖链固定槽排布，一直延伸到末端法兰的接口位置，既不会在关节回转时出现管线干涉，也能直观呈现实机的管线防护设计思路。

从安装边界来看，底座采用方形法兰安装结构，四个固定螺栓孔的孔位间距、底座整体的占地尺寸，完全匹配车间常见的地面安装基座、龙门架倒挂安装位的尺寸标准，不管是正装在地面工位做焊接作业，还是倒挂在生产线龙门架上做工件转运，都不需要额外调整安装转接板的孔位设计。底座内部的回转支承结构做了简化的低模表达，能清晰看到第一轴回转的支撑结构与传动连接位置，第一轴的回转范围覆盖正负180度的作业区间，足够覆盖工位周边半径两米内的作业点位，满足单工位多设备上下料的覆盖需求。

大臂与底座连接的第二关节、大臂小臂连接的第三关节，都做了明确的铰接结构表达，关节处的密封防护结构、限位凸台的位置都有还原，能直观看到关节的俯仰角度范围，大臂俯仰角度可以覆盖从负30度到正120度的区间，小臂俯仰范围覆盖负60度到正90度，配合第四五六轴的手腕回转结构，末端法兰可以实现任意空间角度的姿态调整，不管是焊枪的角度调整、搬运夹具的工件对位，还是打磨头的姿态贴合，都能满足作业姿态要求。末端法兰采用标准的工业机器人接口尺寸，法兰盘的螺栓孔位、中心定位孔的尺寸都符合通用工业末端执行器的安装标准，可以直接适配焊枪、夹爪、吸盘、打磨头等多种作业工具，不需要额外做转接法兰的结构修改。

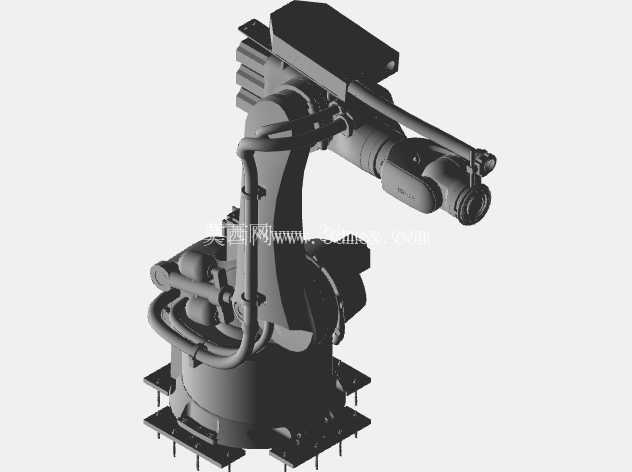

低聚纹理的设计思路，主要是面向产线仿真、工位布局验证这类轻量化三维应用场景，在保留所有关键安装尺寸、关节运动边界、结构干涉校验所需特征的前提下，尽可能压缩模型的面数，不需要高精度渲染的场景下，直接导入产线仿真软件就能快速完成工位布局搭建，不会因为模型面数过高导致仿真软件运行卡顿。模型表面的纹理做了简化的做旧效果，还原车间实际使用中机械臂表面的漆面磨损、管线老化的视觉特征，比纯白模更贴近真实生产场景的视觉效果，做产线可视化演示的时候不需要额外做材质贴图调整就能直接使用。

从结构设计的细节来看，大臂小臂的截面采用变截面箱型结构，和实机的铸件结构逻辑一致，靠近关节的位置截面更大，保证关节连接位置的结构强度，臂身中间位置适当减薄，在保证整体刚性的前提下控制臂身自重，降低关节电机的负载，提升运动过程中的动态响应速度。关节处的电机安装位、减速器安装位都做了对应的结构预留，虽然是低聚模型，但关键的装配位置尺寸都和实机保持一致，如果需要做结构拆解演示、运动仿真动画，直接给各个关节添加旋转轴约束就能实现真实的运动效果，不需要重新调整关节的位置与旋转中心。手腕部分的三个关节采用紧凑的堆叠结构，尽可能缩小手腕部分的整体体积，避免在狭窄作业空间内出现结构干涉，比如进入汽车车身内部做焊接作业的时候，小巧的手腕结构可以灵活伸入车身空腔，不会和车身钣金发生碰撞。

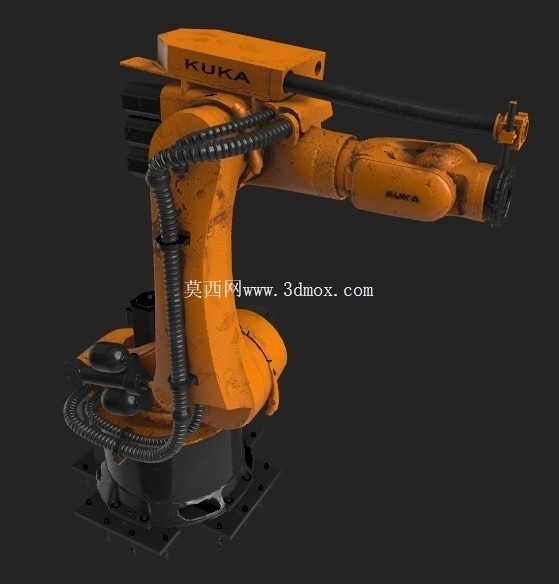

整体的配色采用库卡机械臂经典的橙色主体搭配黑色底座、黑色管线，视觉辨识度高，做产线演示的时候可以快速和周边的机床、输送线设备区分开。管线部分采用柔性拖链的简化表达，能清晰看到每个关节运动时管线的弯曲半径范围，验证管线长度是否满足关节全行程运动的需求，避免实际布线时出现管线拉扯、磨损的问题。底座侧面的接线口位置、维护盖板的位置也做了对应的结构表达，在做产线布局的时候可以提前预留维护空间，避免机械臂安装完成后维护空间被周边设备遮挡，影响日常的设备检修与保养。
