槽型红外编码器速度检测传感组件

在小型自动化设备、桌面级机器人、智能传动模组的转速反馈环节里，这类槽型红外速度传感组件是应用频次极高的检测元件，核心作用是通过非接触式的光通断采样，获取配套编码器码盘的转动脉冲，最终换算出转轴的实时转速、转动方向与角位移量，为整套运动控制系统提供闭环反馈的基础数据。和接触式的测速发电机、霍尔磁电传感器相比，这种红外对射式的槽型结构不需要额外加装磁钢，响应延迟控制在微秒级，对低转速场景下的脉冲捕捉精度更有优势，同时不会给被测转轴增加额外的摩擦负载，很适合用在负载扭矩裕度不大的小型传动机构里。

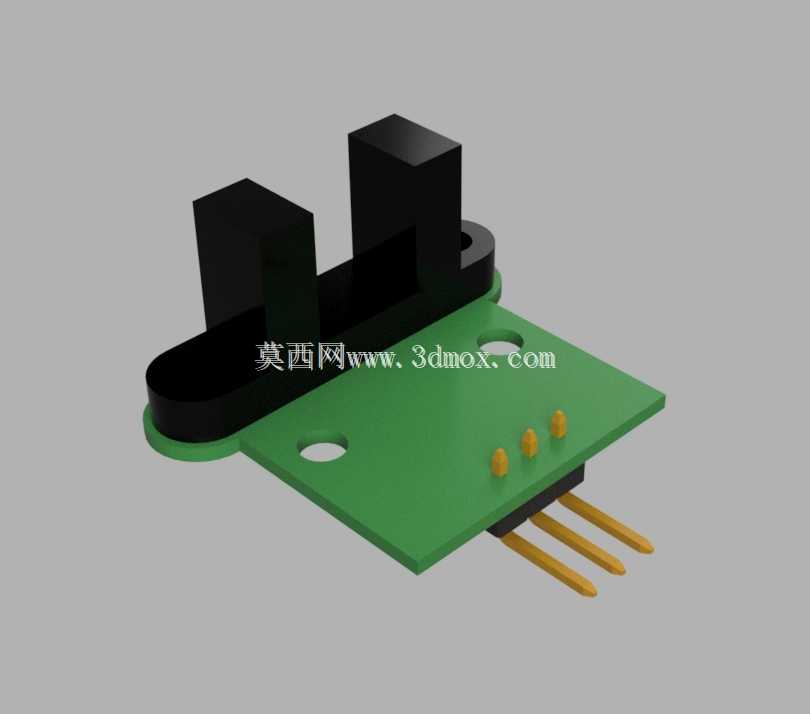

从结构设计逻辑来看，整个组件分为光电检测本体与PCB载板两部分，上部的U型黑色挡光槽是核心的光学检测区，两侧分别内嵌红外发射管与接收管，槽口的宽度严格匹配常用的薄型码盘厚度，安装时码盘边缘刚好伸入槽内间隙，码盘上均匀分布的透光栅格经过槽口时，会让红外接收管接收到断续的光信号，再通过内部电路转换为高低电平的脉冲信号输出。槽体本身采用黑色遮光材质注塑成型，能够有效阻隔环境杂散光的干扰，避免车间照明、设备指示灯的杂光进入接收端造成误触发，这一点在多设备密集排布的自动化产线场景里尤为重要，很多早期的测速传感器故障都源于杂散光干扰导致的脉冲计数错误。

下部的绿色PCB载板承担了电路承载与安装固定的双重作用，板上预留的两个圆形安装孔是核心的安装定位基准，孔位间距按照行业通用的小型传感元件安装规范设计，可以直接通过M2螺丝固定在设备的安装支架上，不需要额外制作转接板，能大幅缩短结构设计阶段的适配周期。板载的三个金色插针是信号输出接口，从左到右分别对应电源、地、信号输出，引脚间距采用标准的2.54mm排针规格，既可以直接焊接在设备主板上，也可以通过杜邦线快速接插，方便样机调试阶段的拆装调整。板上的三个小型贴片元件是信号调理电路的一部分，负责将接收管输出的微弱电流信号放大、整形为标准的方波信号，直接对接单片机、PLC的IO采集端口，不需要用户额外搭建信号处理电路，降低了选型后的二次开发工作量。

实际选型应用时，需要重点关注几个安装边界参数：首先是槽体的有效检测深度，要保证码盘转动时的轴向窜动量不会让栅格区域脱离槽口的检测范围，一般设计时会预留1mm以上的窜动余量，避免转轴受载窜动时出现检测丢步的问题；其次是PCB板的安装高度，要保证插针露出设备壳体的长度满足接线需求，同时不能和周边的传动部件产生运动干涉，很多新手设计师在做结构排布时容易忽略插针的接线空间，导致后期装配时接线端子无法正常插接；另外还要注意传感器与码盘的同轴度偏差，码盘平面要和槽口平面保持平行，偏差角度过大会导致栅格经过槽口时的通断光信号不清晰，出现脉冲边沿抖动的问题，一般安装时的平行度偏差要控制在2度以内。

在不同的应用场景里，这种传感器的适配方式也有区别：用在小型舵机、直流减速电机的尾部测速时，可以直接将传感器固定在电机端盖上，码盘压装在电机输出轴尾部，整个测速组件完全集成在电机壳体内部，不需要额外占用外部安装空间；用在传送带、滚轮机构的线速度检测时，可以将传感器安装在滚轮支架旁，码盘和滚轮同轴固定，通过滚轮的转动圈数换算传送带的实时线速度，相比摩擦轮式的测速方案，这种非接触式的检测不会出现滚轮打滑导致的测速误差；在智能小车、移动机器人的轮速检测场景里，这种传感器的轻量化优势很明显，整个组件重量不到5g，不会给行走轮增加过多的负载，同时抗振动性能优于精密的光电编码器，能够适应移动场景下的颠簸振动工况。

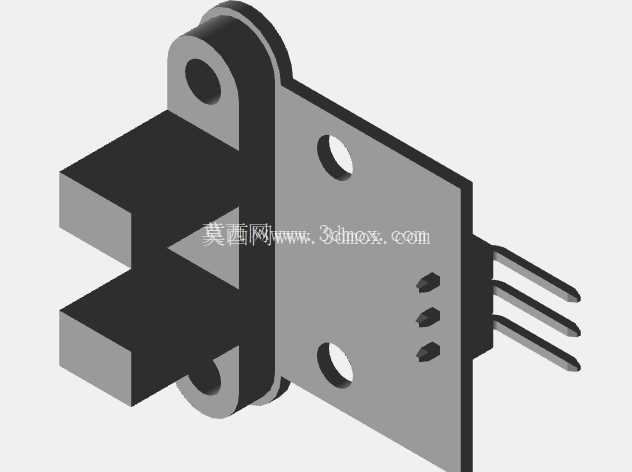

从建模还原的角度来看，这个模型完整还原了组件的所有外形特征与安装基准，不管是做整机的装配干涉检查，还是做安装支架的结构设计，都可以直接调用这个模型进行配合，不需要再手动测绘元件尺寸。建模时特意保留了插针的长度细节、安装孔的倒角特征、槽口的内部间隙尺寸，这些细节都是结构设计时最容易出现干涉问题的位置，比如插针和下方走线槽的间隙、安装孔位和周边筋位的距离、槽口和码盘的配合间隙，都可以通过三维装配直接验证，避免后期打样时出现装配不上的问题。对于做小型自动化设备、教育机器人、智能传动模组的结构工程师来说，这类标准化的传感元件模型能够大幅减少重复建模的工作量，把更多精力放在核心机构的优化设计上。
