SHT3X温湿度传感器模块结构设计

　　在嵌入式开发、环境监测类设备的结构适配环节，这类I2C接口的温湿度传感模块是极为常用的感知层部件，做三维结构建模的时候，首先要考虑的就是它在整机内部的安装适配性，不能只还原外观，要把实际装配需要的所有边界尺寸都做准确。先看实际应用场景，这类模块常被集成在智能家居的温湿度采集节点、工业现场的小型环境监测终端、创客DIY的物联网数据采集装置里，适配Arduino、ESP32、ESP8266这类主流开源硬件主控，工作电压覆盖3-5V，能直接对接多数主控板的IO电平，不需要额外做电平转换电路，这也决定了它的结构尺寸要足够紧凑，能塞进空间有限的壳体内部。

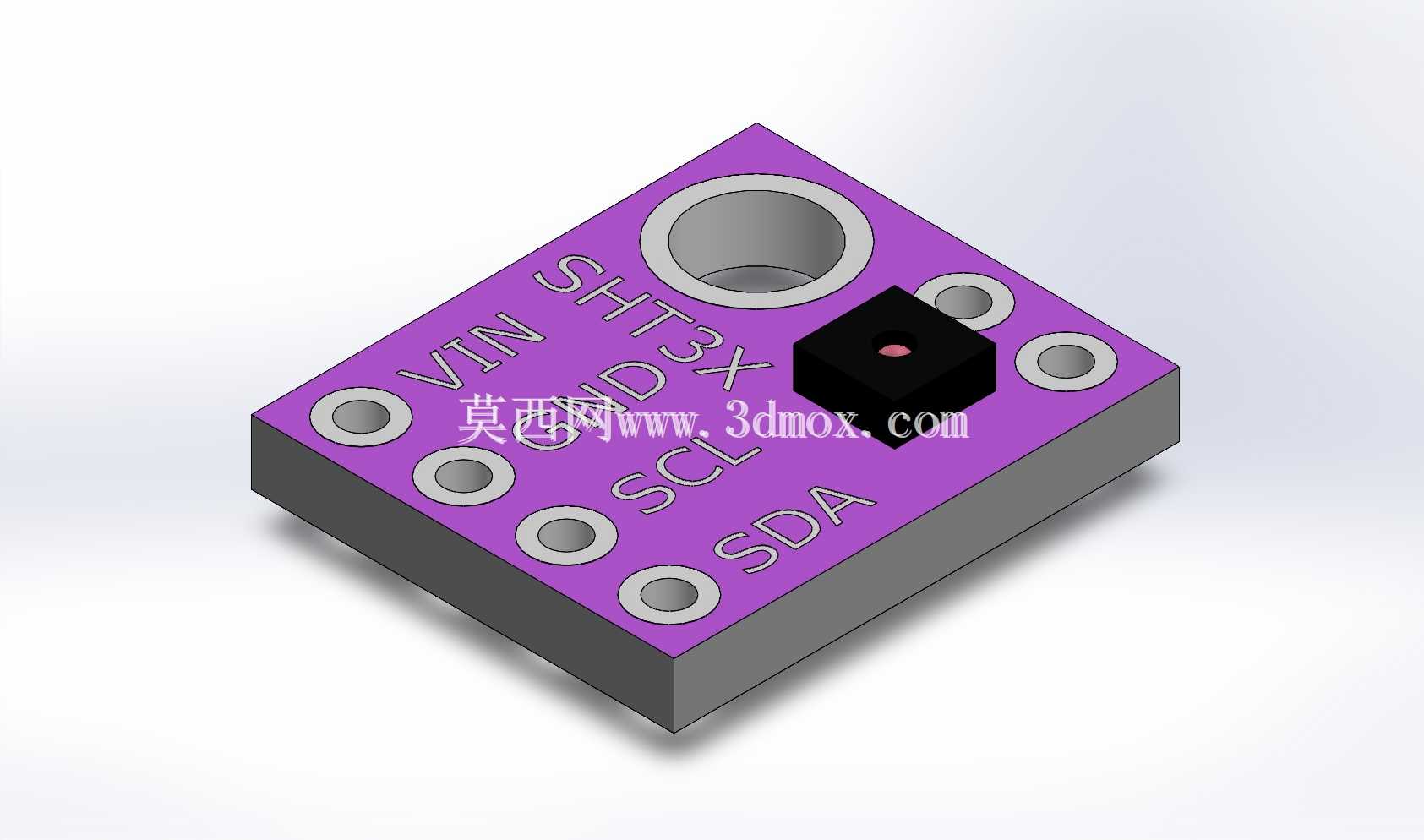

　　从功能特性来看，模块核心是SHT3X系列温湿度传感芯片，板载的传感元件需要和外界空气保持流通，所以建模的时候特意把芯片上方的感应区域做了凸起处理，对应实际产品里的黑色塑封传感头，这个位置在整机装配的时候不能被结构件遮挡，否则会影响温湿度采集的精度，甚至因为空气不流通导致检测数据滞后。再说到设计思路，整个模块采用双层板结构建模，底层是紫色阻焊的PCB基板，边缘做了圆角处理，避免装配时剐蹭导线或者其他板卡；基板上的六个金属化过孔分别对应VIN电源输入、GND接地、SCL时钟线、SDA数据线以及两个固定安装孔？

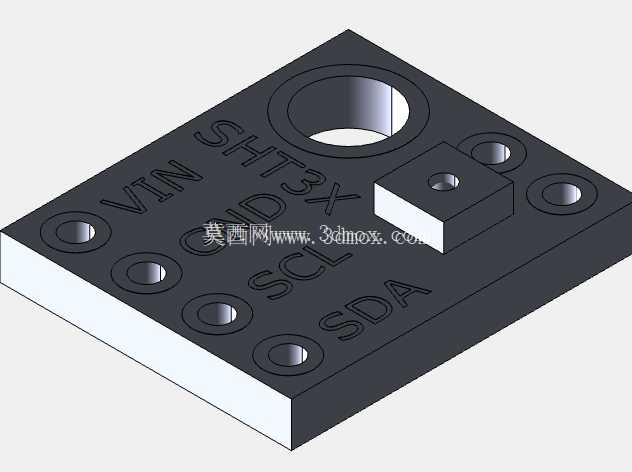

　　不对，仔细看引脚排布，四个信号引脚沿板边一字排开，两个圆形安装孔分布在板卡的对角位置，安装孔的内径做了适配M2螺丝的尺寸，孔位周围做了露铜处理？不，建模里还原的是安装孔的金属衬套，实际装配的时候可以用铜柱或者螺丝直接把模块固定在安装柱上，不需要额外做固定支架，这也是这类小型传感模块的通用安装设计。外形尺寸方面，整个模块的长宽控制在15mm见方左右，厚度包含底部基板和顶部传感头总厚度不超过3mm，这个尺寸在做整机结构布局的时候，可以很方便地在PCB堆叠间隙、壳体侧壁的预留位置找到安装空间，不会和其他接插件、电容电阻等 tall 元件产生干涉。安装边界上要注意几个点：首先是传感头的上方要预留至少2mm的空气流通空间，不能紧贴壳体内壁，如果壳体是密封结构，还要在对应位置开通风孔，孔位要正对传感头的感应窗口；其次是侧边的排针引脚如果是直插焊接，要预留排针伸出的长度空间，如果是用贴片焊接或者导线飞线连接，也要注意导线弯折的半径，不要让导线遮挡传感区域；另外两个安装孔的中心距要严格对应建模尺寸，实际打样安装柱的时候孔位偏差不能超过0.1mm，否则会出现螺丝拧不进去或者模块被顶起变形的问题。建模的时候还还原了PCB表面的丝印标识，每个引脚对应的功能字符都做了凸起的丝印效果，这部分在实际生产里是方便焊接和接线的时候识别引脚，避免接反电源烧坏模块，做结构建模的时候保留这些丝印，也能在后续做整机装配校验的时候，直观检查接线空间是否足够，有没有结构件挡住丝印导致调试的时候无法识别引脚。还有一个细节，模块的PCB边缘做了半圆弧的避让处理，在靠近安装孔的位置没有做尖锐直角，这是为了避免PCB加工的时候出现边缘崩边，同时在狭小空间装配的时候，不会刮伤绝缘导线的外皮，降低短路风险。

　　在做这类电子模块的三维模型时，很多人容易忽略传感元件的突出高度，只做一块平板PCB，导致后续装配的时候发现传感头顶到壳体，或者安装后感应区域被遮挡，这个模型里特意把传感头的高度、安装孔的沉台深度都做了1:1还原，包括每个焊盘的位置、过孔的大小都和实际实物一致，不管是用来做整机结构的干涉检查，还是用来做教学演示的装配动画，都能直接使用。另外，这类模块因为采用I2C通信接口，只需要两根信号线就能完成数据传输，所以在结构布局的时候不需要预留太多走线空间，两根信号线加上电源地线总共四根线，很容易在设备内部走线，不会因为线束太粗导致装配困难。在工业场景应用的时候，这类模块如果要在多尘或者潮湿的环境下使用，还可以在传感头位置加装透气防水膜，建模的时候也预留了防水膜的粘贴空间，在传感头周围的PCB表面留出了0.5mm宽的粘贴区域，不需要额外修改结构就能直接适配防水膜的安装。
