搭载多关节作业臂的空中四旋翼作业平台

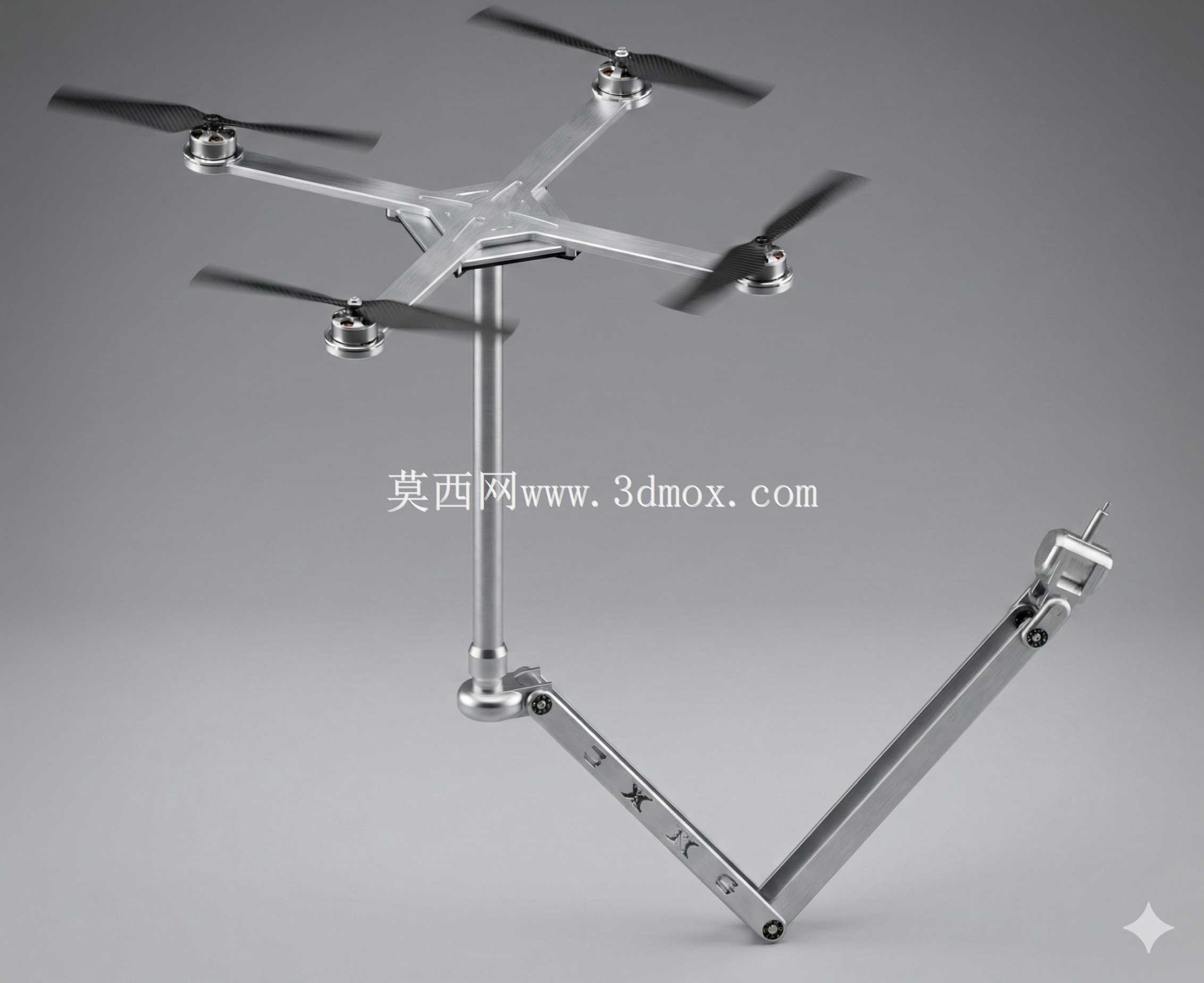

在架空输电线路巡检、高空幕墙隐患排查、山地灾害救援物资投送这类传统人工或地面设备难以覆盖的作业场景里，带作业臂的旋翼类空中设备的应用占比正在逐年提升。这套空中作业平台采用十字形四旋翼动力布局，四个旋翼单元分别布置在十字机架的四个端点，机架采用等长支臂对称设计，动力输出的扭矩可以通过飞控算法实现动态抵消，不需要额外设置尾桨结构来平衡反扭矩，整体动力冗余度可以满足单臂挂载作业时的姿态稳定需求。

从结构设计逻辑来看，整套设备的核心分为飞行承载平台与作业执行臂两个独立模块，机架主体采用轻量化高强度铝合金加工成型，支臂内部预留走线槽位，电调、动力线与信号线路全部内置排布，避免高空作业时线缆外露被树枝、建筑凸起剐蹭引发故障。机架中心位置预留了标准安装法兰面，作业臂通过法兰与飞行平台刚性连接，安装基准面与机架重心平面重合，作业臂展开动作时的重心偏移量被控制在飞控系统可实时补偿的阈值范围内，不会因为臂体伸展导致整机姿态失稳。

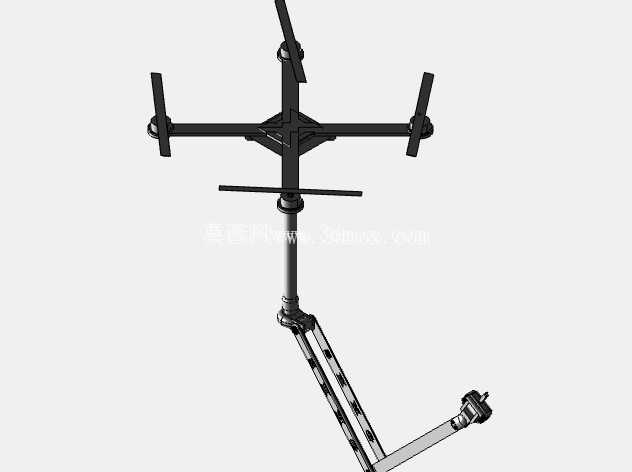

作业臂采用三段式多关节串联结构，从基座到末端执行器依次设置腰转关节、大臂俯仰关节、小臂俯仰关节以及末端回转关节，每个关节处都配置了对应扭矩的伺服执行单元，关节转动副采用密封式深沟球轴承支撑，既可以降低关节转动的阻尼间隙，也能阻挡高空作业时的浮尘、水汽进入关节内部影响传动精度。臂体杆件采用空心薄壁结构设计，在保证结构抗弯刚度的前提下尽可能降低自身重量，减少飞行平台的动力负载。臂体完全收拢时整体贴合机架下方的收纳空间，不会超出旋翼的旋转扫掠范围，避免飞行过程中臂体与高速旋转的旋翼发生干涉；完全展开时作业半径可以覆盖机架下方1.2米范围内的作业区域，末端执行器预留了快换接口，可以根据作业需求更换夹爪、检测探头、喷涂头等不同功能的末端部件。

实际作业过程中，飞控系统会实时采集每个关节的角度反馈数据，结合IMU模块的姿态数据动态调整四个旋翼的转速输出，抵消臂体运动带来的重心偏移与反作用力。比如在执行高空线缆上的异物清除作业时，作业臂伸展到线缆位置，末端夹爪抓取异物后，飞控会立刻调整对应方向旋翼的拉力，补偿夹爪抓取异物后增加的局部重量，保证整机不会出现侧倾；在执行建筑外墙的裂缝检测作业时，末端搭载的检测探头可以通过关节调整贴合墙面，臂体的柔性控制算法可以保证探头接触墙面时的压力稳定，不会因为飞行姿态的微小波动导致探头磕碰损坏或者检测数据失准。

从安装边界来看，整套设备的旋翼旋转直径控制在1.1米，作业臂收拢后整机高度不超过0.6米，不需要占用过大的起降空间，在城市楼宇间的狭小空地、山区临时搭建的起降点都可以完成起降作业。机架上的电池挂载位置设置在中心法兰的下方，与作业臂基座相邻，更换电池时不需要拆卸作业臂结构，现场维护效率更高。机架支臂采用快拆式连接结构，拆解后可以放入专用便携运输箱，转场运输时不需要占用过大的车载空间，适合应急救援类的快速响应作业场景。

不同于普通航拍类旋翼设备，这套平台的所有结构设计都围绕空中作业的负载需求展开，机架的支臂截面经过抗弯强度校核，在单臂最大挂载0.8kg作业负载的工况下，支臂的形变量不超过2mm，不会因为支臂形变导致旋翼平面倾斜影响飞行稳定性。作业臂的关节运动范围经过限位设计，大臂的俯仰角度被限制在-15度到120度之间，小臂俯仰角度限制在0到160度之间，从机械结构层面避免臂体运动过程中触碰旋翼引发炸机事故。末端执行器的连接接口采用标准的航插接口，电气连接与机械固定可以同步完成，现场更换末端部件不需要额外接线，作业准备时间更短。

在工业巡检场景下，这套平台可以替代人工完成高压输电线路的防震锤复位、绝缘子零值检测这类高危作业，不需要作业人员登塔操作，大幅降低高空作业的安全风险；在应急救援场景中，它可以穿越狭窄的建筑缝隙，到达地面救援人员无法进入的灾害现场，通过作业臂将急救药品、通讯设备投送给被困人员，也可以通过末端搭载的摄像头完成现场灾情侦查，为救援方案制定提供实时画面支撑；在工业设施维护场景中，它可以完成大型储罐外壁的腐蚀检测、高层风电叶片的表面缺陷排查，不需要搭建脚手架或者动用大型高空作业车，大幅降低运维成本与作业准备周期。
