紧凑型3磅级甲虫格斗对战机器人结构设计

这款3磅级甲虫级格斗机器人的结构设计，完全围绕Robowar赛事的对抗规则与实战需求展开，从底盘布局到驱动系统选型，再到武器模块的安装边界，每一处结构都经过对抗场景下的受力校核。首先从应用场景来看，这类轻量型格斗机器人主要面向高校机器人竞技赛事、民间机器人对抗赛以及青少年工程实践教学场景，不同于工业级作业机器人的功能导向，格斗机器人的所有结构设计都要同时满足抗冲击、高机动、武器效能最大化三个核心要求，且整体重量严格控制在3磅（约1.36kg）的赛事限重范围内，对结构件的材料选型、壁厚设计、空间利用率都提出了极高要求。

从实际用途出发，该机器人的核心功能是在封闭竞技场内完成对抗，通过高效驱动实现快速走位规避对手攻击，同时搭载的武器模块完成对对手结构的破坏，最终实现赛事获胜。不同于大重量级格斗机器人的厚重装甲设计，3磅级甲虫级机器人的重量冗余极低，因此设计思路上优先保证驱动系统的可靠性与武器模块的效能，装甲结构仅在核心受力区域做局部加强，而非全包裹式设计，避免不必要的重量占用。

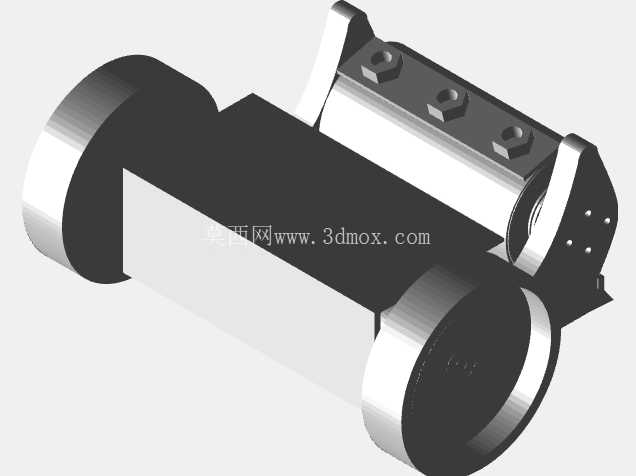

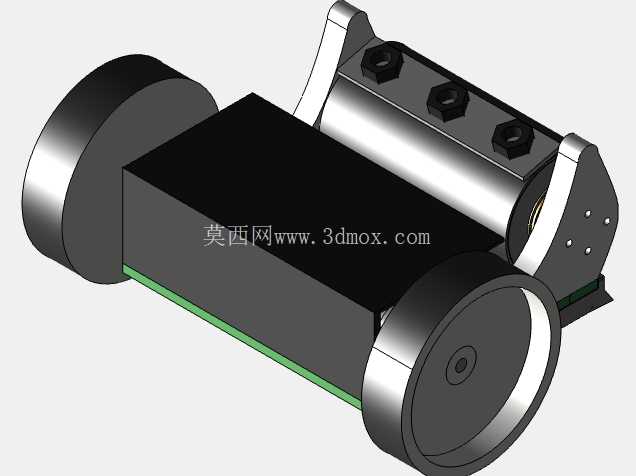

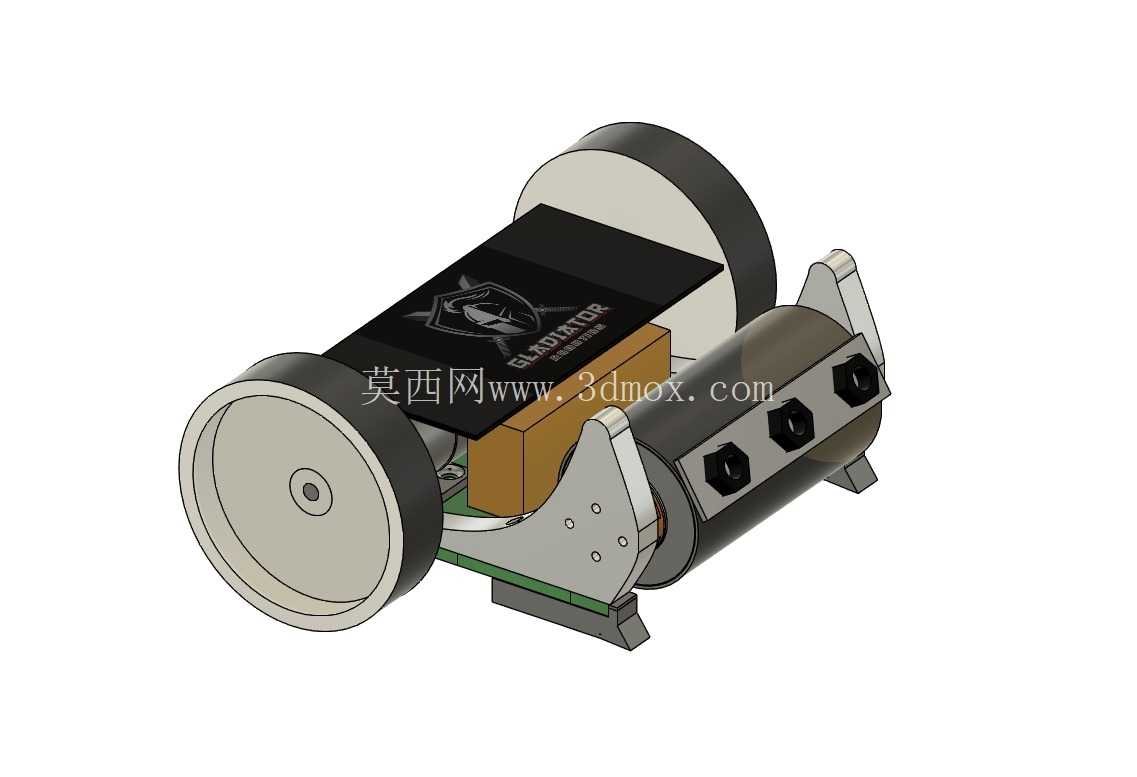

底盘部分采用一体化铣削成型的高强度铝合金结构，底盘整体外形为对称式矩形布局，长宽尺寸控制在150mm*100mm范围内，整体高度不超过70mm，预留的轮组安装位采用下沉式设计，将驱动轮的转动轴心与底盘重心平面尽量重合，降低高速转向时的侧翻风险。底盘上预留了统一规格的安装孔位，孔位间距按照20mm的标准网格排布，方便使用者根据自身战术需求更换不同类型的武器模块、调整电池与电控元件的安装位置，无需重新打孔加工，大幅提升了结构的改装兼容性。底盘边缘做了15度的倒角处理，一方面减少对抗中被对手武器勾挂的概率，另一方面倒角结构可以在受到侧向冲击时分散受力，避免底盘边缘出现应力集中导致的开裂。

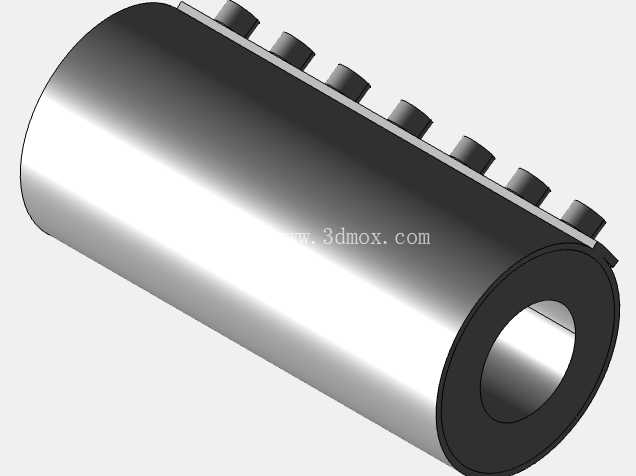

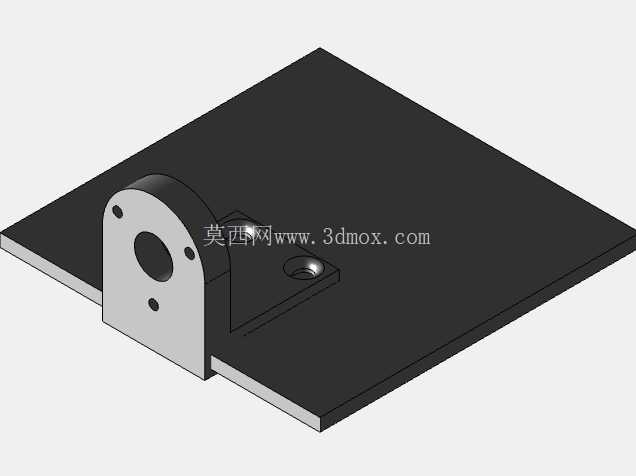

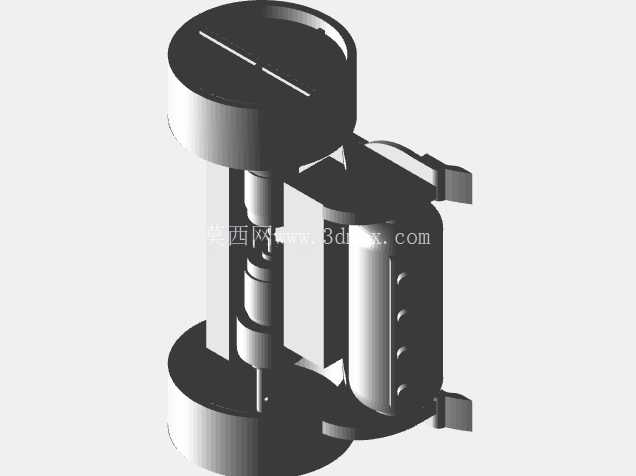

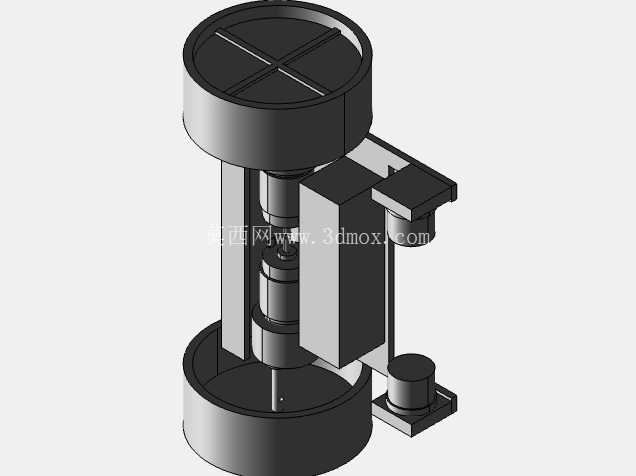

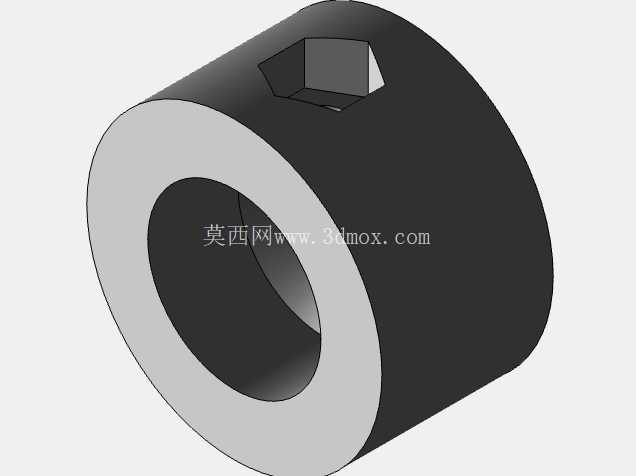

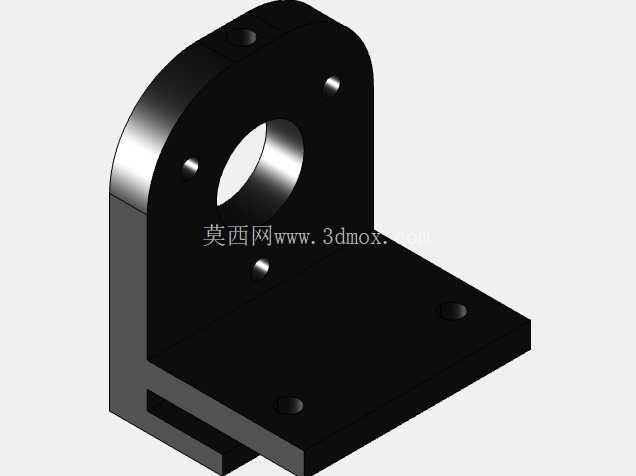

驱动系统采用双轮差速驱动布局，驱动轮选用直径60mm的铝合金轮毂搭配高摩擦系数的橡胶胎面，轮组的安装支架采用悬臂式结构固定在底盘两侧，支架与底盘的连接位置加装了2mm厚的橡胶减震垫，能够吸收对抗中来自侧面的冲击载荷，避免冲击直接传递到驱动电机轴上导致电机轴弯曲或齿轮箱损坏。驱动电机选用大扭矩直流有刷电机，电机输出轴通过定制的铝合金联轴器与轮轴连接，相比传统的过盈配合连接方式，联轴器结构可以抵消部分安装同轴度误差，同时在轮组受到过大冲击时起到过载保护的作用，避免电机内部齿轮打齿。驱动系统的布线全部走底盘内部预留的走线槽，所有线缆都用扎带固定在走线槽内，避免对抗中线缆被对手武器刮断导致的功能失效。

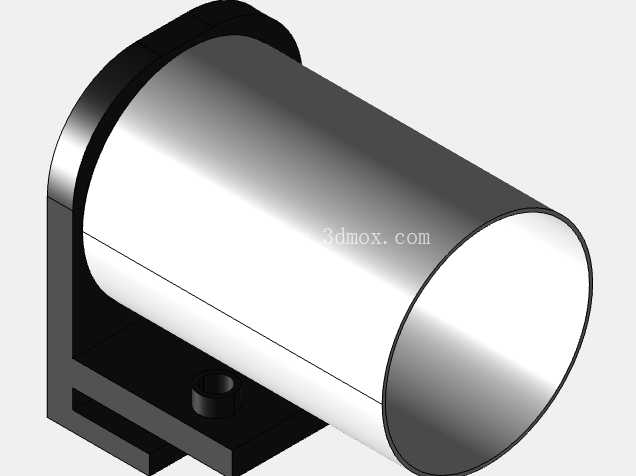

武器模块采用模块化快拆设计，武器安装位位于机器人前端，预留的安装接口为标准的12mm方轴连接位，支持更换旋转类武器、弹射类武器、举升类武器等不同战术类型的前端模块，更换时仅需拧下两颗固定螺丝即可完成拆装，无需拆解底盘结构。武器模块的动力源安装位预留了足够的散热空间，电机安装座与底盘之间加装了隔热垫，避免武器电机长时间高负载运行时的热量传递到底盘上的电控元件，影响电控系统的工作稳定性。

电气系统的安装区域位于底盘中部的封闭舱室内，舱室采用碳纤维板作为上盖，通过快拆螺丝与底盘连接，既能够减轻结构重量，又可以为电池、电调、接收机等核心元件提供防护，避免对抗中飞溅的碎片、对手的武器攻击损坏电气元件。电池安装位设计了可调节的绑带固定结构，支持不同容量、不同尺寸的锂聚合物电池安装，使用者可以根据自身的战术需求选择高倍率小容量电池提升武器爆发力，或者选择大容量低倍率电池提升整机的续航时间，适配不同时长的赛事对局需求。

从安装边界来看，整机所有突出结构都没有超出轮组的外接圆范围，避免机器人被顶起时出现突出结构卡在场边护栏上的情况；机器人的重心严格控制在两轮轴线的中心位置，前后重量偏差不超过5%，保证直行时的走直线精度与转向时的灵活性，不会出现单侧偏磨轮胎或者转向过度的问题。所有外露的结构件边缘都做了圆角处理，避免组装调试过程中划伤操作人员，同时也符合赛事的安全规范要求。

在结构强度校核方面，所有受力部件都按照100g的冲击加速度做了有限元仿真分析，底盘的最大应力出现在轮组支架安装位置，仿真结果显示最大应力远低于铝合金材料的屈服强度，留有足够的安全余量；武器安装位的结构做了局部加厚处理，能够承受武器高速旋转时的离心力与撞击时的反作用力，不会出现武器座断裂的情况。整机的重量分配经过多轮优化，驱动系统占总重量的35%，武器系统占总重量的40%，底盘与防护结构占总重量的20%，剩余5%的重量作为冗余，方便使用者根据自身需求添加额外的防护结构或者调整配重。
