FF180-SH微型直流驱动电机结构

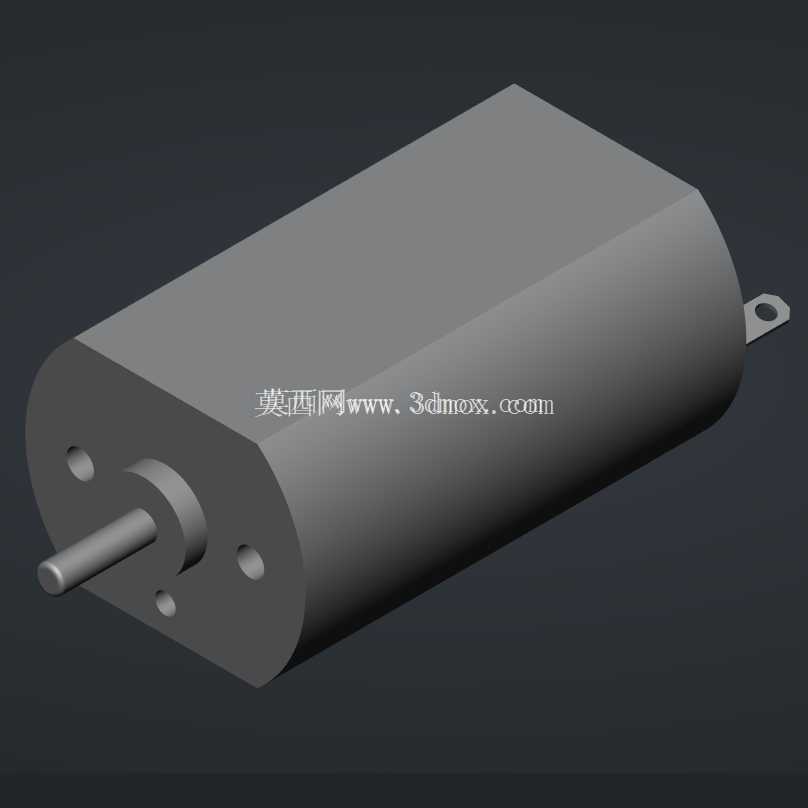

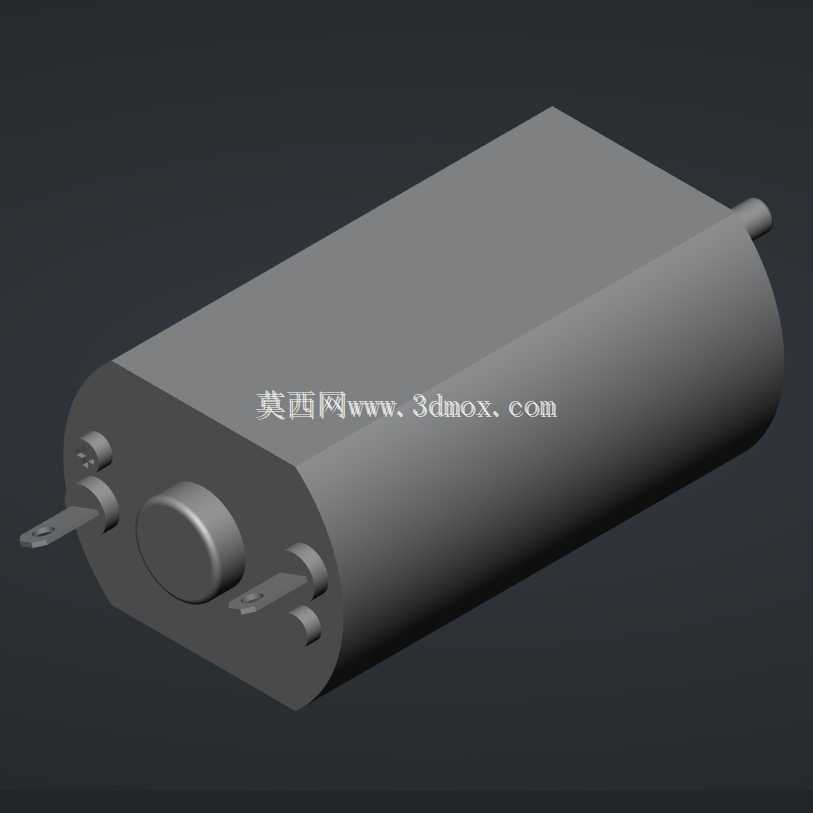

这款微型直流驱动电机，在小型消费电子、便携电动工具、精密传动模组里的应用覆盖度极高，日常接触到的电动牙刷震动模组、小型手持风扇动力单元、精密玩具驱动结构、智能门锁锁舌执行机构里，都能见到同规格电机的身影。做结构选型的时候，首先要卡的就是安装边界，这款电机采用方形机壳搭配端盖定位凸台的结构，机壳主体为规整方柱，输出轴端的圆形端盖上预留了三个安装定位孔，端盖侧伸出的输出轴为标准圆柱轴，可直接适配铜套、塑料齿轮等传动连接件，机壳尾部带有单侧固定挂耳，可通过螺丝完成尾部限位，避免电机在高转速运转时出现周向转动移位。

从设计逻辑来看，这款更新版本的结构完全重新做了建模校准，修正了旧版本里端盖定位孔位置偏差、输出轴同轴度公差预留不合理的问题，机壳的壁厚做了均匀化处理，既保证了机壳对内部定子、转子组件的防护强度，又不会因为壁厚过大挤占内部磁钢与绕组的布置空间。输出轴的伸出长度做了适配性调整，能够兼容多数常规小型传动结构的安装深度，不需要额外做轴长裁切就能直接装配，端盖上的定位孔采用等角度分布设计，装配时不需要刻意区分安装角度，只要孔位对齐就能完成固定，大幅降低了产线装配的对位难度。

实际使用场景里，这类小功率直流电机的输出扭矩刚好匹配小型负载的驱动需求，运转时的震动控制经过结构优化，机壳与端盖的配合面做了止口定位，装配后端盖与机壳的同轴度误差控制在极小范围内，能有效降低高速运转时的径向跳动。尾部的固定挂耳与机壳为一体化结构，相比额外粘接固定片的设计，结构强度更高，长期承受震动也不会出现固定位脱落的问题。做整机结构设计时，电机仓的内部尺寸需要匹配机壳的方形轮廓，预留0.1mm左右的装配间隙即可，端盖侧的定位孔可以对应设置定位柱，装配时直接将电机推入仓体，定位柱插入端盖孔位就能完成预定位，再通过尾部挂耳的螺丝锁附就能完成完全固定，不需要额外打胶固定，后续维修更换也十分方便。

建模过程中，所有配合面的公差都按照实际生产的装配要求做了预留，机壳的外轮廓尺寸、输出轴的直径、定位孔的孔径与位置度、固定挂耳的安装孔位都完全对标实物参数，导入装配环境后可以直接做干涉检查，不需要反复调整尺寸参数。输出轴的轴肩位置做了清晰的结构表达，装配卡簧或者限位套的时候可以直接参考轴肩位置确定安装位，端盖上的三个定位孔深度也做了准确还原，避免设计装配结构时出现孔深不足导致定位柱顶死的问题。对于需要做小型动力结构开发的设计者来说，这个模型可以直接放进整机装配体里做布局验证，提前确认电机与周边传动件、结构件的位置关系，避免开模后才发现空间干涉的问题，大幅缩短前期结构验证的周期。
