200转约翰逊齿轮减速传动马达结构

在小型自动化输送线、桌面级实验设备、智能售货机出货机构、家用小型电器传动单元这类对输出转速、扭矩有明确要求的场景里，常规高速电机的输出特性很难直接匹配负载需求，带减速结构的齿轮马达就成了这类场景里的常用动力部件。这款额定输出转速200rpm的约翰逊齿轮马达，采用直流行星+平行轴齿轮组合的减速结构，把电机本体的高转速低扭矩输出，通过多级齿轮啮合降速，转化为低转速大扭矩的动力输出，适配需要低速平稳传动的负载场景。

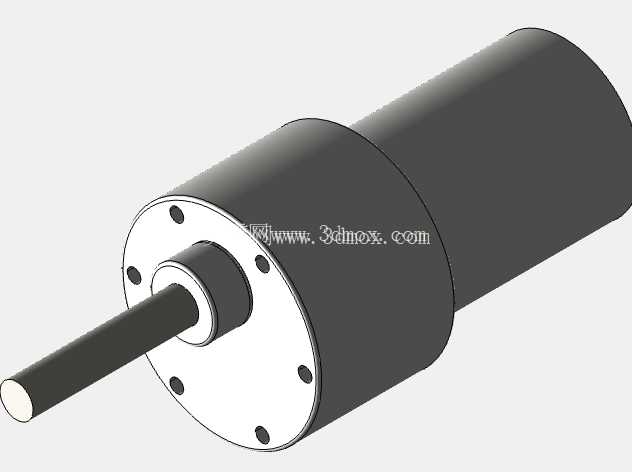

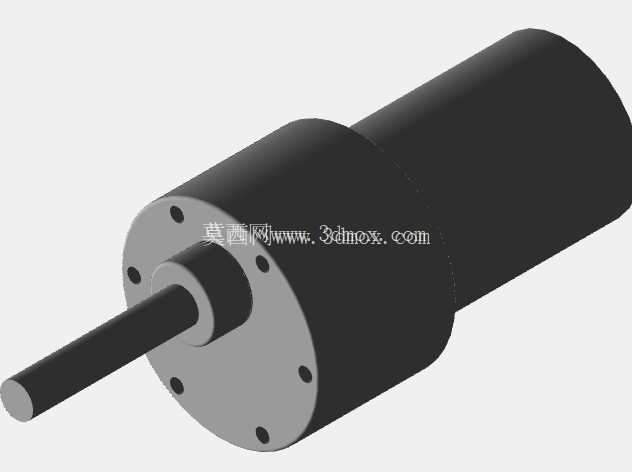

从结构设计思路来看，这款马达采用同轴式布局，输出轴与电机本体轴线重合，能最大程度压缩径向安装空间，适合安装位狭窄、对设备径向尺寸有严格限制的紧凑结构。前端安装法兰采用圆形均布安装孔设计，六个安装孔沿法兰端面圆周等距排布，安装时可根据设备布局选择任意角度对位固定，不需要额外调整安装座角度，适配不同安装朝向的设备结构。输出轴采用单出轴光轴设计，轴径与常规小型联轴器、同步带轮、传动齿轮的安装孔径匹配，不需要额外做轴径适配加工，可直接通过顶丝、紧定螺钉或者键连接实现与负载的传动对接，降低现场装配的加工工作量。

实际选型应用时，首先要明确安装边界：马达整体为圆柱型结构，减速段壳体直径大于电机本体直径，设计安装座时需要预留足够的径向避让空间，避免壳体与安装座内壁发生干涉；轴向长度需要结合输出轴伸入设备内部的长度核算，确保输出轴与负载对接后，马达壳体端面与设备安装面之间留有0.5-1mm的间隙，避免运行过程中壳体与安装面摩擦产生额外负载。前端法兰的安装孔位需要与安装座上的定位凸台配合，安装座凸台外径与法兰内止口尺寸匹配，保证马达安装后输出轴与负载传动部件的同轴度，避免同轴度误差过大导致的齿轮偏磨、输出轴径向受力过大、运行噪音超标等问题。

从功能特性来看，多级齿轮减速结构的传动效率保持在合理区间，200rpm的输出转速适配多数低速传动场景，不需要额外搭配外置减速机构，能简化整体设备的传动链设计，减少传动环节的故障点。齿轮组采用金属齿轮啮合设计，相比塑料齿轮结构，能承受更大的瞬时冲击负载，适合负载存在小幅波动的工作场景，比如小型传送带启停、售货机货道推送这类存在瞬时负载变化的工况，不会因为瞬时过载导致齿轮打齿损坏。马达壳体采用金属材质，既可以作为齿轮组的定位支撑结构，也能通过壳体表面散发电机运行和齿轮啮合产生的热量，长时间连续运行时不会因为内部积热导致磁钢退磁、润滑脂失效，提升连续工作的稳定性。

建模过程中，对齿轮啮合的侧隙、轴承安装位的公差配合、输出轴的轴向窜动量都做了对应还原，结构设计时可直接参考模型的尺寸做安装位适配，不需要反复测绘实物尺寸。输出轴的伸出长度、法兰端面到轴肩的定位尺寸，都按照实际产品的安装尺寸还原，设计配套的传动连接件时，可以直接提取模型的轴径、键槽尺寸做匹配设计，减少设计阶段的尺寸核对工作量。日常设备维护时，这类齿轮马达不需要频繁拆解维护，齿轮组内部填充的润滑脂可以满足长时间运行需求，只需要定期检查安装螺丝的紧固状态、输出轴与负载的连接是否松动即可，维护成本较低。在小型回转工作台、电动窗帘传动机构、宠物自动喂食器出料机构、3D打印设备的送料传动单元这类场景里，这款转速的齿轮马达都能匹配动力需求，不需要额外做传动比调整，直接安装即可使用。
