铰接式万向传动连接构件结构设计

项目分类:通用五金配件 发布时间:2026-01-12 ID:1122534
  • 铰接式万向传动连接构件结构设计
  • 铰接式万向传动连接构件结构设计
  • 铰接式万向传动连接构件结构设计

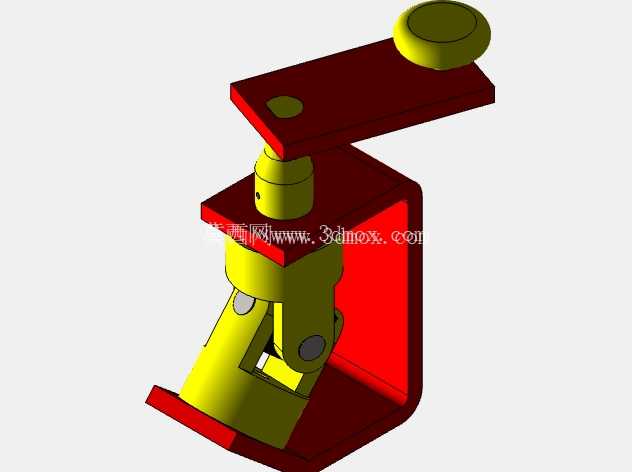

这类铰接式万向连接构件,核心应用场景集中在存在轴系夹角偏差的动力传递链路中,不管是小型轻工设备的进给机构、手动工装的角度调节单元,还是非标自动化设备里跨安装面的扭矩传递环节,都能见到这类结构的身影。和刚性联轴器不同,它不需要两根被连接轴保持严格的同轴度,允许两轴在一定角度范围内持续回转,同时稳定传递扭矩,这一特性让它在安装空间受限、机架加工存在形位公差、工作过程中轴系相对位置会发生小幅变动的场景里,有着不可替代的作用。

从实际用途来看,这个构件的核心功能是补偿轴系的角度偏移,避免刚性连接在轴系不同心时产生的附加弯矩,防止轴件、轴承因为额外载荷过早出现疲劳失效。在手动操作的工装夹具里,这类结构可以把操作端的扳动力矩,绕过机架的遮挡结构传递到夹紧端,不需要把操作手柄和夹紧机构布置在同一条轴线上,能大幅压缩工装的整体占用空间,让设备布局更紧凑。在小型传动装置里,它还能用来吸收传动过程中的小幅振动,降低振动向相邻构件的传递,提升整套机构运行的平稳性。

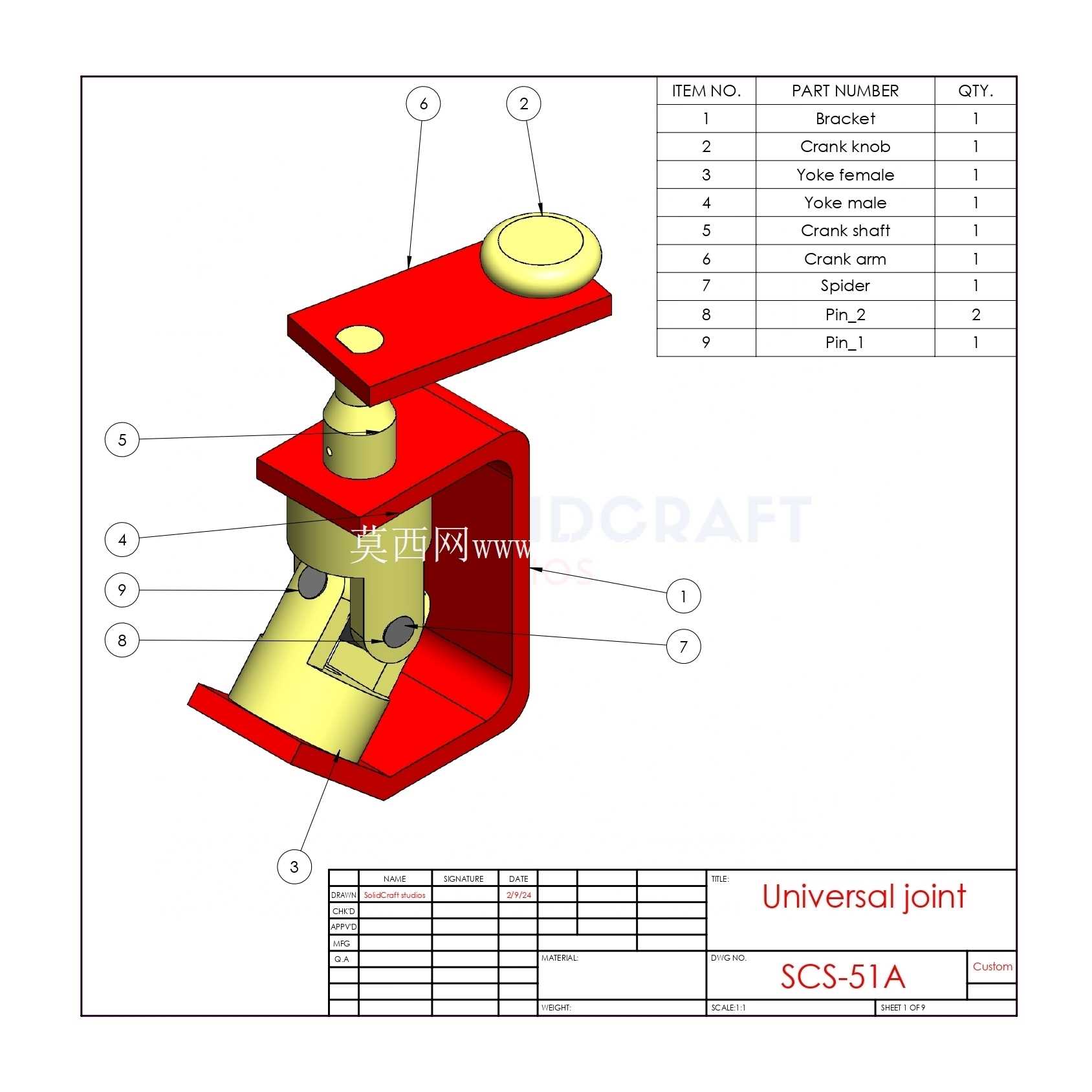

设计这款构件的时候,首先要明确的是扭矩传递的边界条件,铰接副的销轴直径需要根据额定传递扭矩核算剪切强度和挤压强度,避免大载荷下销轴出现剪切断裂或者铰接孔出现压溃变形。整个结构采用分体式铰接设计,两个叉形接头分别对应输入、输出端,中间通过十字形的铰接块实现两个自由度的角度偏转,叉形接头的开口宽度需要和中间铰接块的厚度做间隙配合,间隙量控制在0.02mm到0.05mm之间,既保证转动灵活不会卡滞,又不会因为间隙过大导致传动回程误差超标。上下连接端分别设计了平板安装面和铰接座结构,上端的平板安装面预留了定位凸台和安装孔,用来和外部操作件或者动力输入端固定,凸台的尺寸公差取h7,保证和安装孔的配合精度,避免连接后出现松动晃动;下端的C型铰接座是整个构件的支撑基体,两侧的立板需要保证平行度公差在0.03mm以内,防止铰接块装配后出现偏磨,立板上的铰接孔需要做同轴度校验,同轴度公差控制在φ0.02mm,否则会大幅增加转动阻力,甚至出现装配后无法转动的情况。

外形尺寸方面,整个构件的总高度控制在适配小型工装的范围内,横向最大宽度不超过C型座的外侧跨度,安装边界上需要预留足够的偏转空间,要核算最大偏转角度下构件各个部位的运动包络,避免工作过程中和周边的机架、其他零部件发生运动干涉。上端安装平板的厚度根据输入端的载荷设计,保证在施加额定扳动力矩的时候不会出现弯曲变形,平板上的操作钮采用圆弧过渡设计,边缘做倒圆角处理,避免手动操作时出现锐边划伤。铰接部位的销轴两端采用铆接固定,防止工作过程中销轴窜动脱落,销轴和铰接孔之间可以根据使用场景选择是否添加自润滑衬套,如果是频繁往复转动的工况,添加铜质衬套能大幅降低铰接部位的磨损,延长构件的整体使用寿命;如果是手动调节、转动频率很低的场景,也可以直接采用销轴和孔的间隙配合,简化加工工序降低成本。

实际选型应用的时候,需要先核算需要传递的最大扭矩,确保构件的额定承载能力留有1.5倍以上的安全余量,同时要确认工作过程中两轴的最大偏转角度不超过构件允许的最大夹角,避免超角度运行导致结构卡滞或者构件损坏。安装时要先固定下端的C型座,保证基座的安装平面度,再连接上端的输入部件,装配完成后需要手动转动测试整个活动行程,确认转动灵活无卡滞、无异常松动,再投入实际使用。这类结构相比市面上的标准万向节,结构更简单,加工难度更低,不需要采购标准件就能通过常规的铣削、钻削工序完成加工,非常适合非标设备的定制化场景,能根据实际的安装空间、载荷需求灵活调整各个部位的尺寸,不需要受标准件的规格限制。
