桌面级多自由度DIY机械臂夹取结构设计

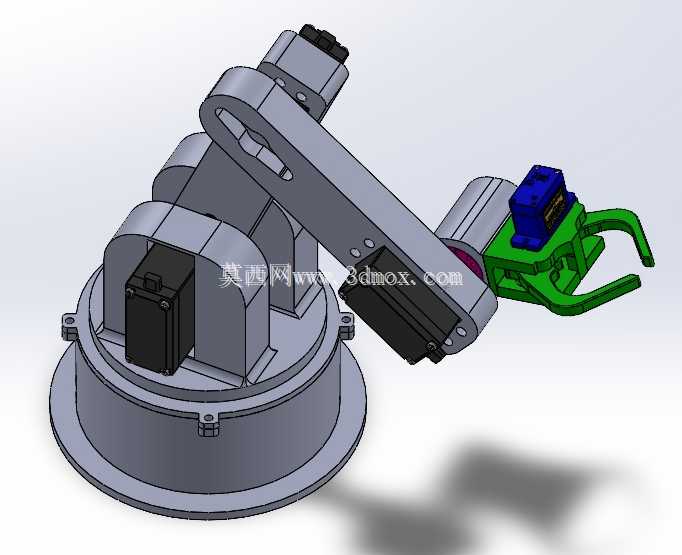

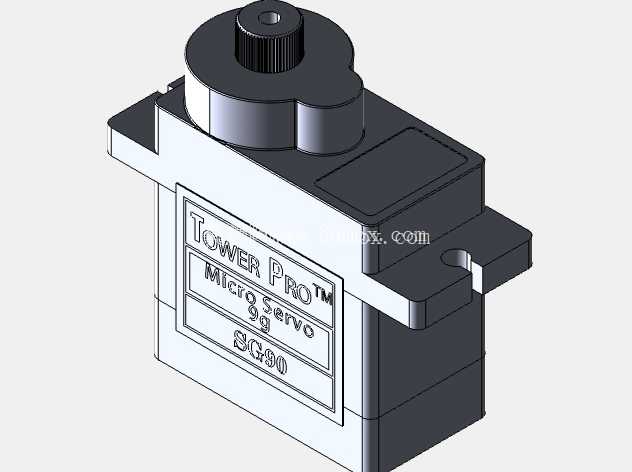

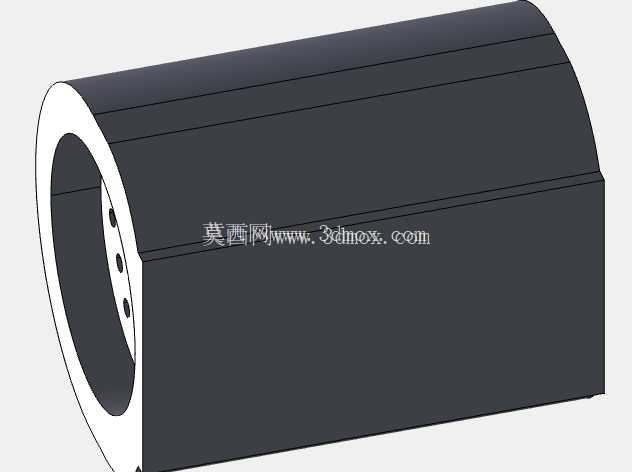

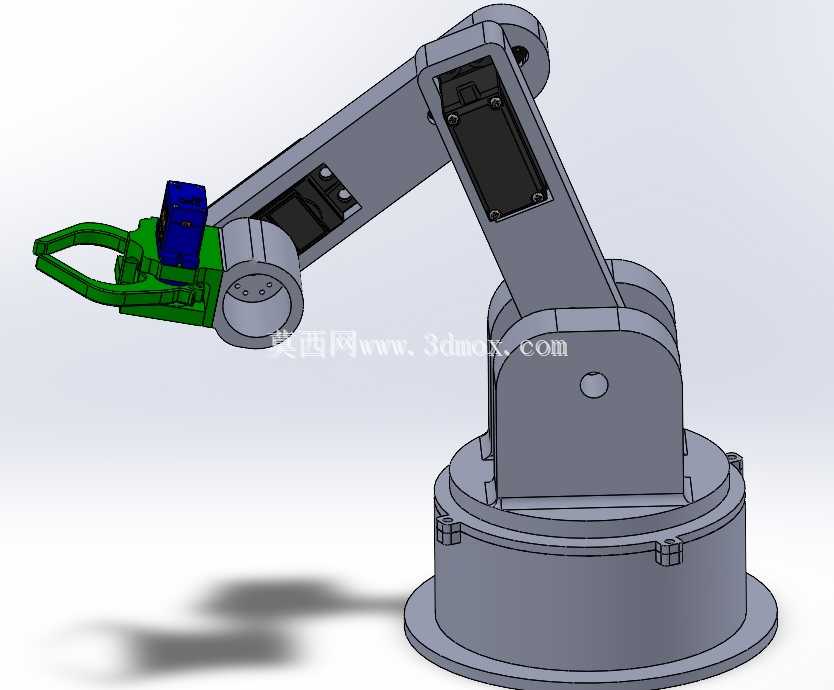

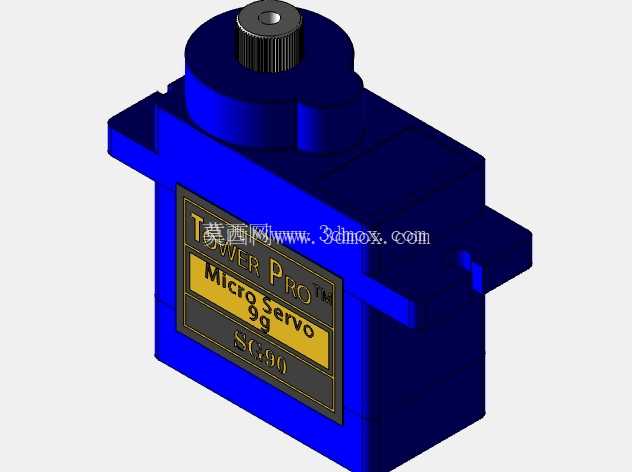

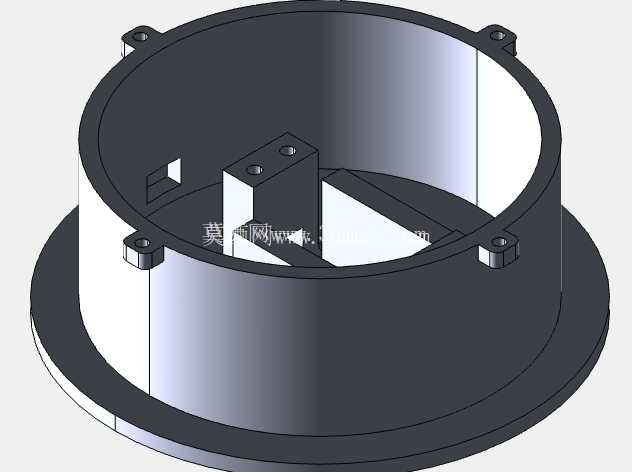

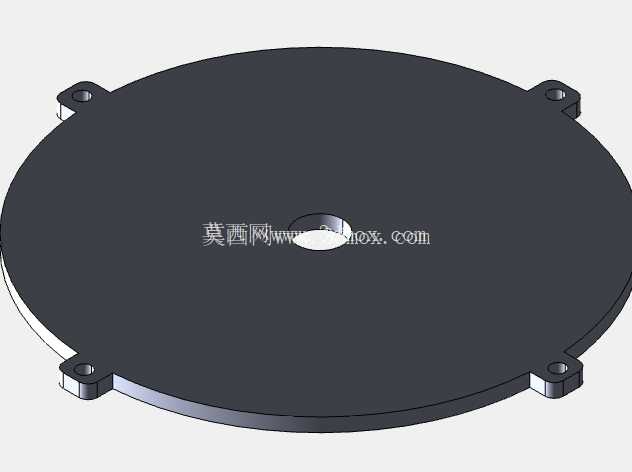

　　这款桌面级多关节机械臂结构，主要面向小型物料分拣、教学实验、轻负载工位辅助搬运场景设计，整体采用回转底座加多段摆臂配合末端夹爪的构型，能够覆盖半径300毫米左右的半球形作业空间，底座安装孔位按照标准桌面安装间距预留，可直接固定在铝型材工作台或者木质实验台面上，不需要额外加工复杂的转接安装板。从结构设计逻辑来看，底座内部预留了标准舵机的安装腔体，回转支承采用一体化注塑成型的轴套配合止推面设计，既能够承受整个臂体的倾覆力矩，又能减少回转过程中的径向窜动，保证末端定位的重复精度。

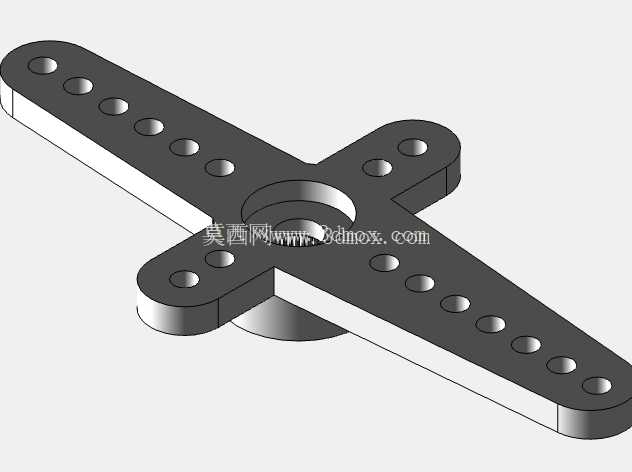

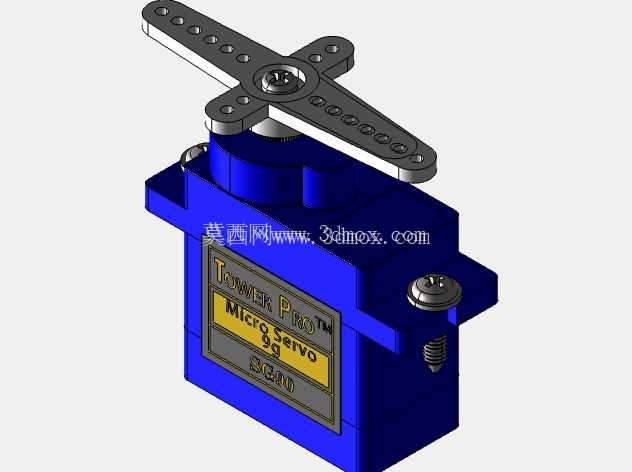

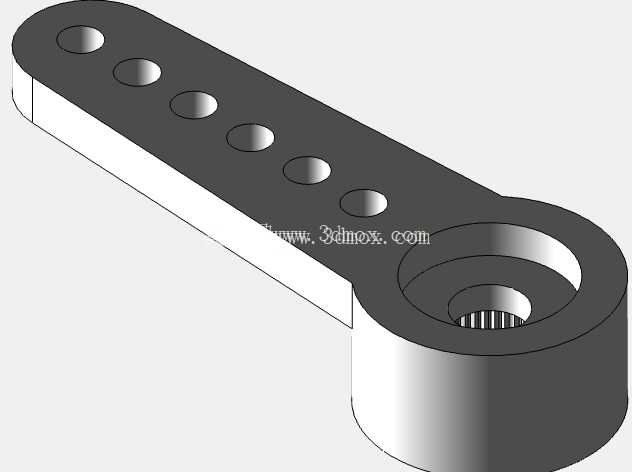

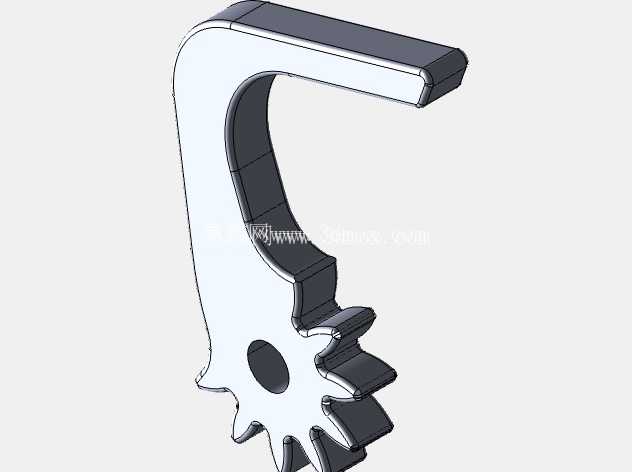

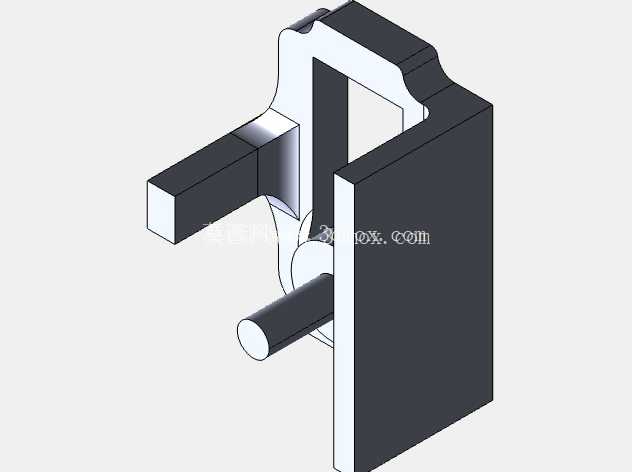

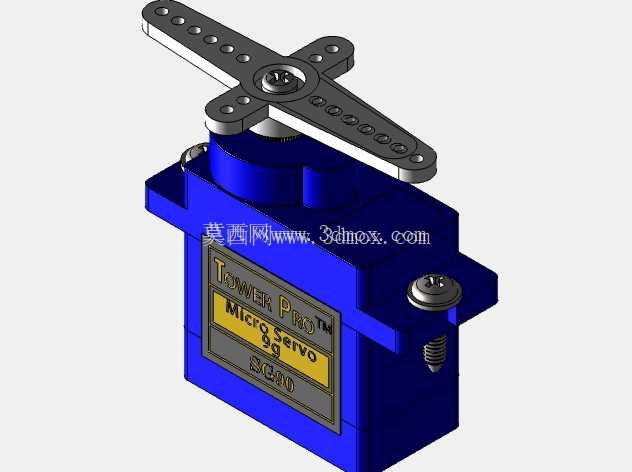

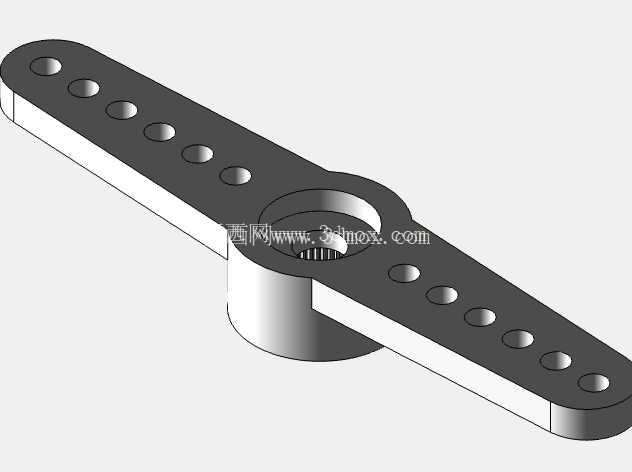

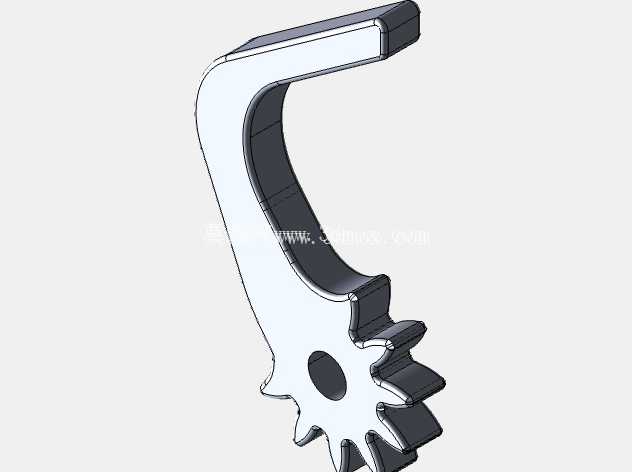

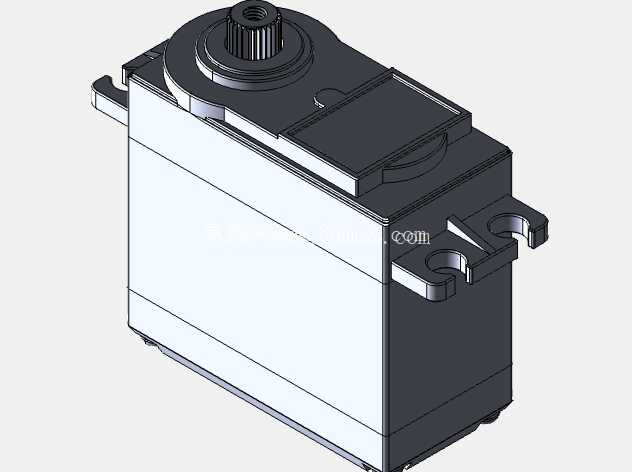

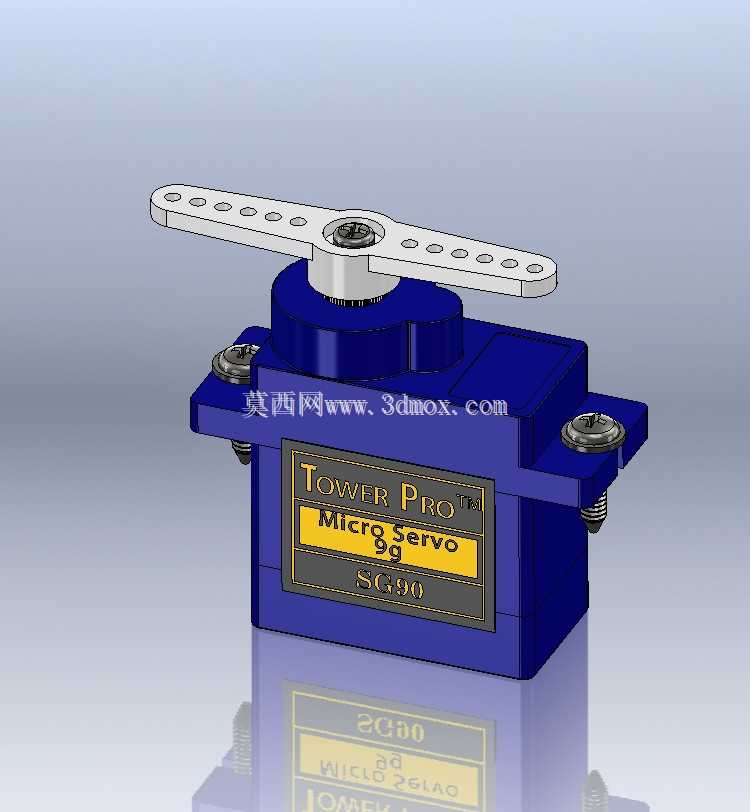

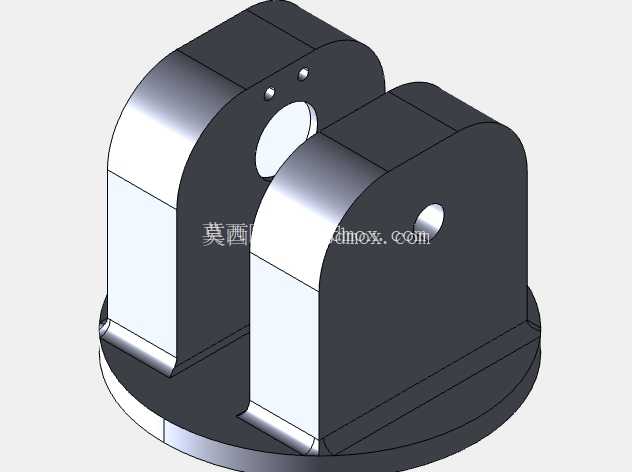

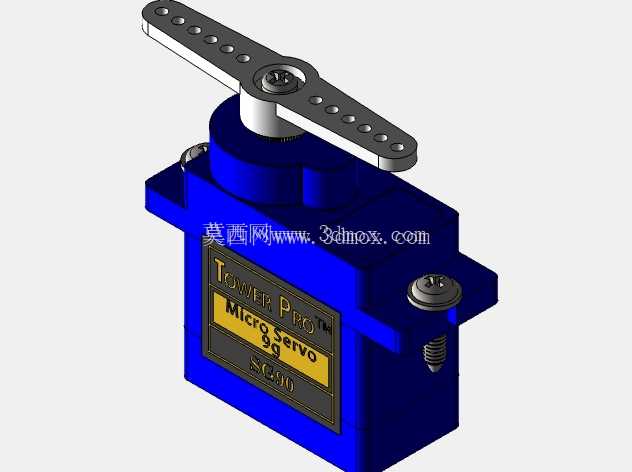

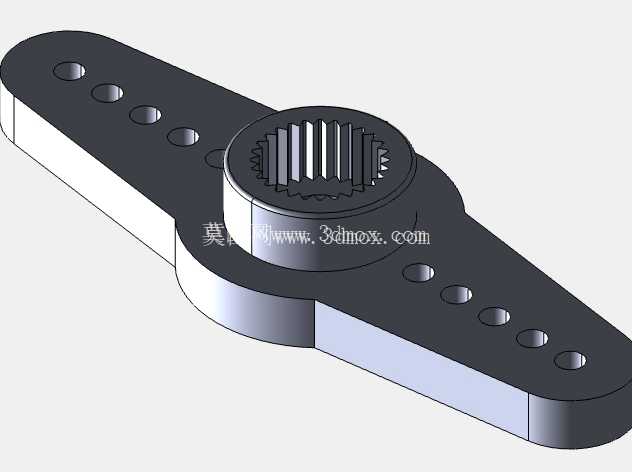

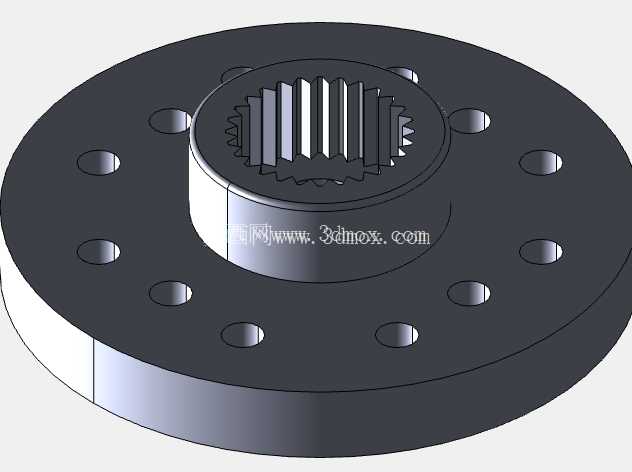

　　大臂与小臂的连接关节处同样采用舵机直驱的传动方案，省去了额外的齿轮减速结构，降低装配复杂度的同时，也方便后期维护更换驱动元件，臂体本身采用镂空减重设计，在保证结构刚性的前提下尽可能降低运动部分的自重，减少舵机的负载余量需求，提升运动响应速度。末端夹爪采用平行开合的构型，夹指内侧预留了防滑纹理安装位，可粘贴橡胶垫提升对光滑表面物料的夹持摩擦力，夹爪的开合行程覆盖0到60毫米范围，能够适配常见的小型电子元器件、塑料零件、轻质教学教具等物料的夹取需求，夹爪与小臂末端的连接采用标准法兰接口，可根据实际作业需求快速更换吸盘、磁吸头等不同末端执行器，拓展设备的适用场景。

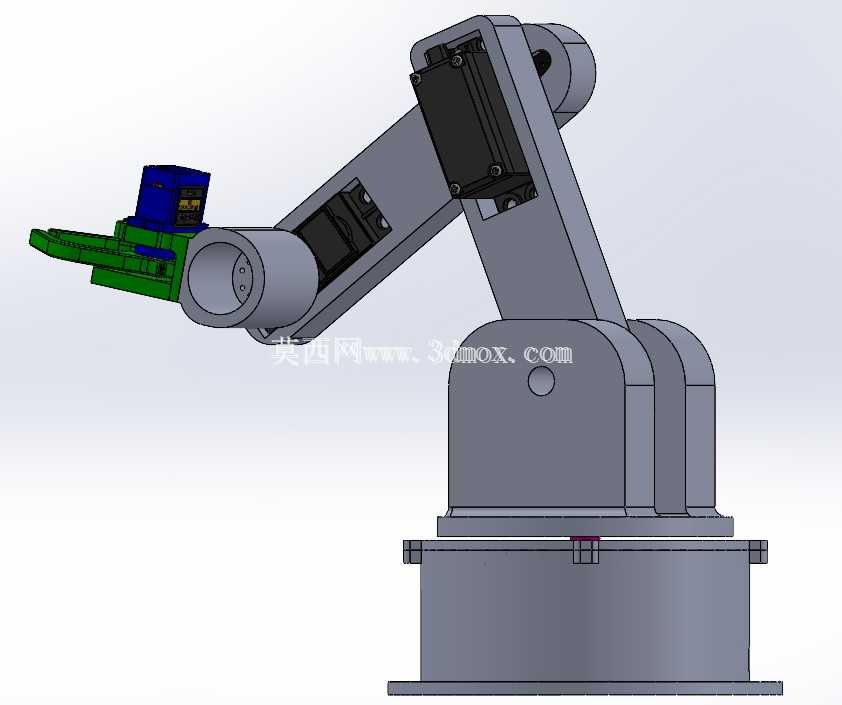

　　在安装边界方面，整个臂体完全收拢时的最大外轮廓直径不超过180毫米，高度不超过220毫米，不会占用过多的桌面操作空间，底座的走线槽从内部贯通至各个关节位置，驱动线路可完全隐藏在结构内部，避免臂体运动过程中出现线缆缠绕、剐蹭周边设备的问题。关节处的限位凸台在设计时就预留了合理的运动角度范围，大臂俯仰角度覆盖-30度到80度，小臂俯仰角度覆盖-60度到90度，底座回转角度覆盖0到180度，既能够满足常规作业范围的覆盖需求，又能避免运动超程导致的结构碰撞或者舵机堵转损坏。

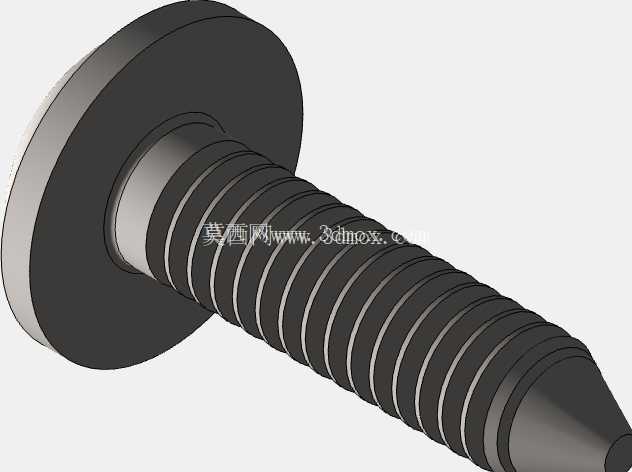

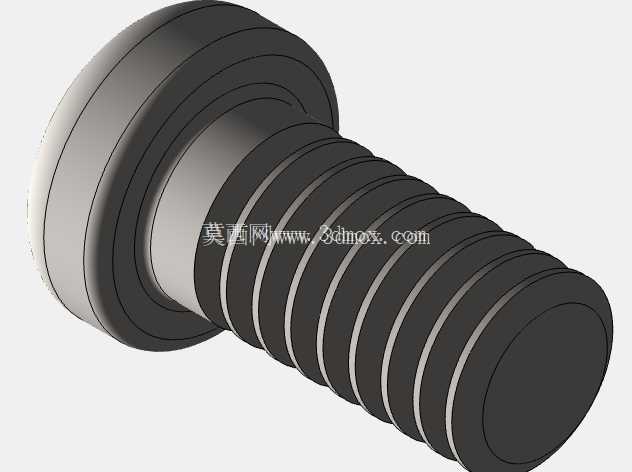

　　从实际应用角度出发，这类小型机械臂非常适合职业院校的机电一体化教学场景，学生可直接基于该结构完成舵机控制接线、运动学正逆解编程、夹取动作调试等实操训练，不需要从零开始加工结构零件，能够大幅缩短教学实验的准备周期；同时也可用于小型3C装配工位的辅助上下料，配合简单的视觉识别模块完成零散小零件的排序、转运工作，替代人工完成重复性的简单夹取动作，降低一线操作人员的重复劳动强度。结构设计过程中所有的铰接孔位都预留了0.2毫米的装配间隙，采用普通的3D打印工艺即可完成所有结构件的加工，不需要高精度的机加工设备，普通爱好者也可自行制作组装，各个关节的紧固件都采用标准的M3螺丝，配件采购方便，后期更换维护成本极低。臂体的受力位置都做了加厚加强筋处理，在夹持500克以内的负载时，臂体不会出现明显的形变，能够保证末端夹取位置的准确性，底座的配重腔可根据实际负载情况添加配重块，进一步提升大臂伸展状态下的整体稳定性，避免设备出现倾翻问题。
