ESP32CH340核心控制开发板结构设计

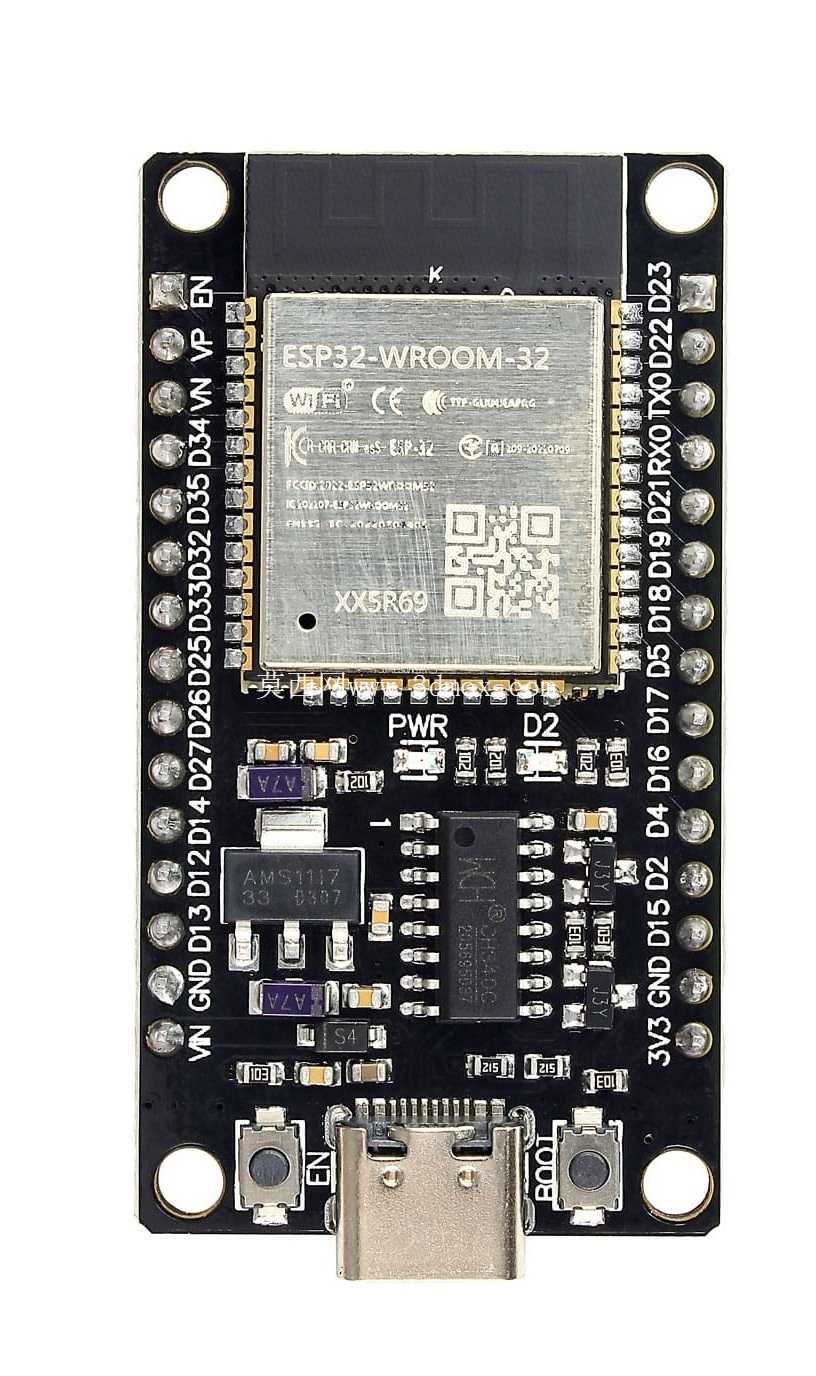

　　在嵌入式开发、小型物联网终端搭建的场景里，这类集成了ESP32主控与CH340串口芯片的开发板，是原型验证阶段最常用的硬件载体，不管是做智能家居的节点控制、小型传感数据采集终端，还是低功耗无线通信的功能验证，都能依托这块板卡快速完成功能搭建，省去了从最小系统开始画PCB、打样焊接的冗余流程，能大幅缩短前期方案验证的周期。从板卡的实际功能设计来看，核心的ESP32-WROOM-32模组集成了WiFi与蓝牙通信能力，自带的双核处理单元可以满足多数轻量级边缘计算需求，板载的CH340芯片主要实现USB转TTL串口的功能，直接通过Type-C接口连接电脑就能完成固件烧录、串口调试的操作，不需要额外搭配仿真器或者转接模块，对开发者来说上手门槛极低。

　　板卡的电源部分做了基础的稳压处理，支持5VUSB供电与外部3.3V引脚供电两种模式，板载的电源指示灯可以直观反馈供电状态，EN复位按键与BOOT下载按键的布局贴合常规烧录操作习惯，不需要额外飞线触发下载模式，常规固件烧录时只需要按住BOOT键再按复位键就能进入下载模式，操作逻辑符合多数嵌入式开发者的使用习惯。从结构设计的思路来看，整块板卡采用双层PCB布局，元器件排布尽量紧凑，将高频的射频部分集中在板卡上半区的模组区域，串口转换、电源管理的元器件集中在接口侧，减少不同功能模块之间的信号干扰，Type-C接口放置在板卡短边的正中位置，既方便接线，也能在板卡固定时预留出足够的插拔空间。

　　板卡的四个角设计了标准的3mm直径安装孔，孔位间距符合通用的面包板、洞洞板安装孔距标准，可以直接通过铜柱固定在外壳或者实验支架上，安装边界清晰，不会因为外接接线或者固定件干涉周边元器件。两侧的排针引脚采用标准2.54mm间距排布，所有GPIO引脚、电源引脚、接地引脚都全部引出，既可以直接插在面包板上做快速接线实验，也可以通过杜邦线外接各类传感器、执行器模块，引脚丝印清晰标注了每个引脚的功能编号，包括电源域、ADC通道、通信接口引脚的标识，接线时不需要反复查阅引脚定义手册，能减少接线错误的概率。

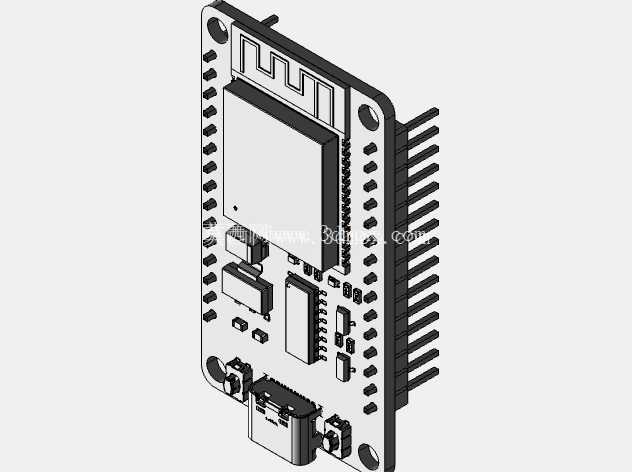

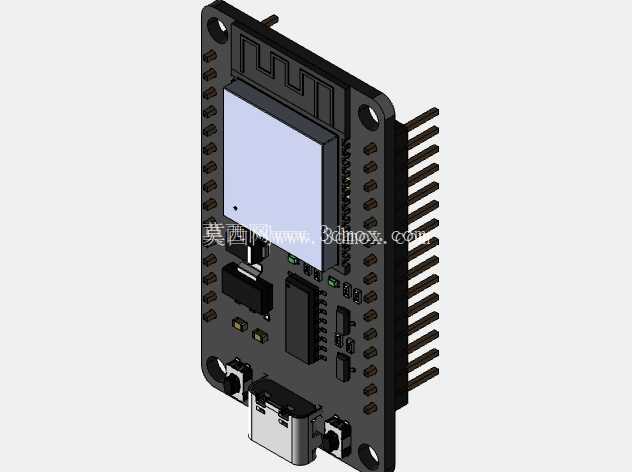

　　板卡的整体外形尺寸控制在常见的小型开发板规格范围内，长度与宽度都适配多数通用开发板外壳的安装尺寸，后期做产品化小批量试产时，可以直接沿用这个板卡的安装孔位与外形尺寸设计外壳，不需要重新调整结构匹配。在实际选型使用时，这类板卡的结构设计充分考虑了原型开发阶段的各类需求，没有多余的冗余功能，所有元器件都选用通用的标准料号，后期如果需要基于这个方案做定制化改版，只需要调整外围功能电路，核心的最小系统部分可以直接复用，能减少改版的设计工作量。板卡上的元器件高度都控制在合理范围内，最高的模组部分高度也不超过5mm，搭配外壳时不需要预留过多的内部空间，能有效缩小最终成品的体积。从安装适配的角度来说，排针的高度可以根据实际需求选择焊接或者不焊接，不焊接排针时板卡整体厚度不超过2mm，可以直接嵌入到紧凑的设备内部作为核心控制单元使用，焊接排针后也能满足快速实验的接线需求，两种使用场景都能适配。在做三维结构建模时，这块板卡的所有元器件位置、安装孔位、接口突出尺寸都做了1:1的还原，不管是做外壳设计、安装支架设计，还是做整机的装配干涉检查，都能直接调用这个模型完成装配验证，不需要手动测量板卡尺寸，能减少结构设计阶段的测量误差，避免后期打样出现装配干涉的问题。
