500mm行程台式数控木工雕刻机结构设计

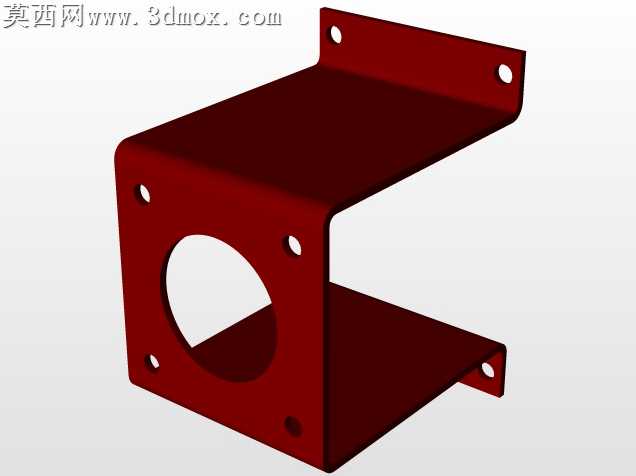

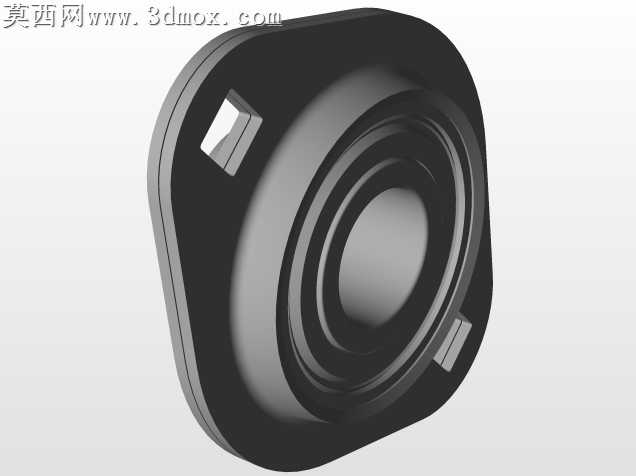

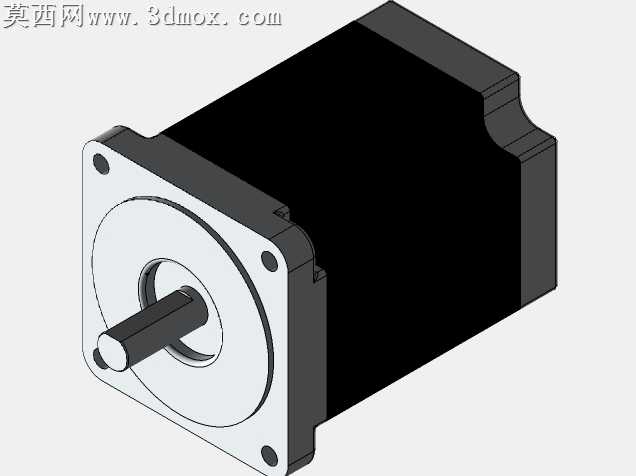

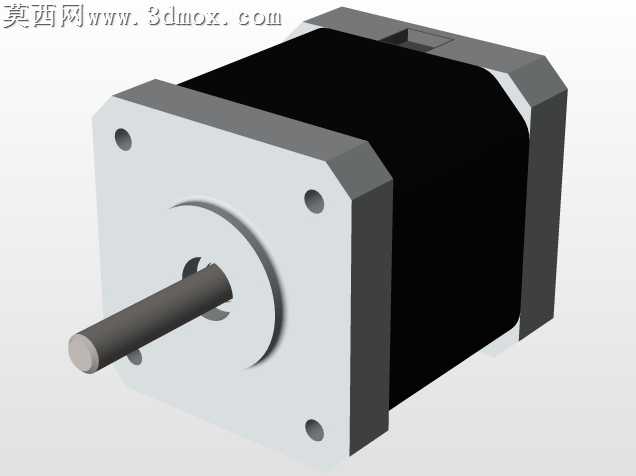

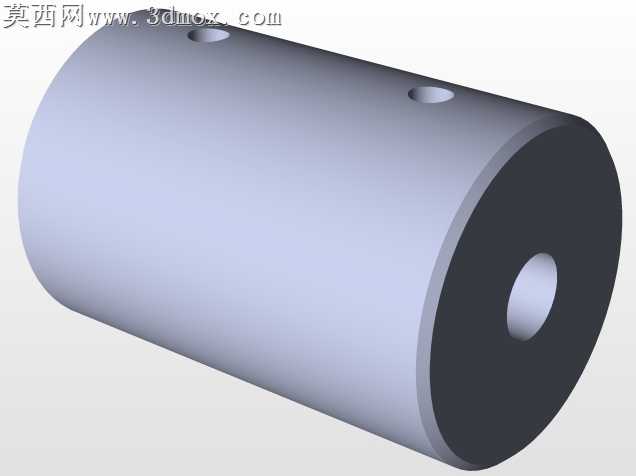

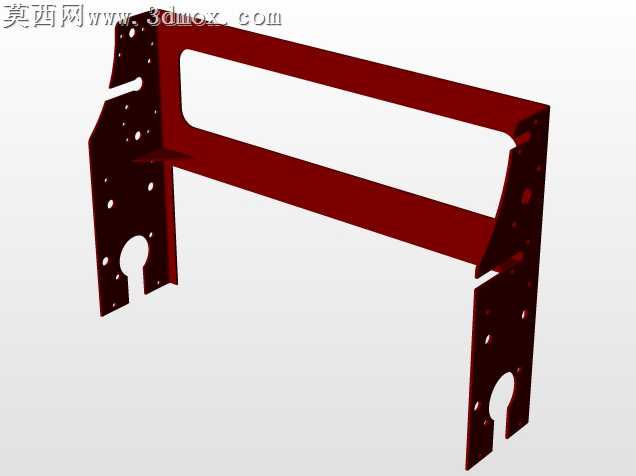

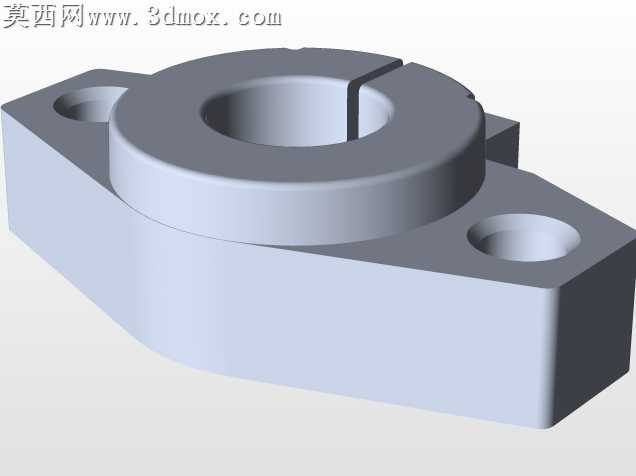

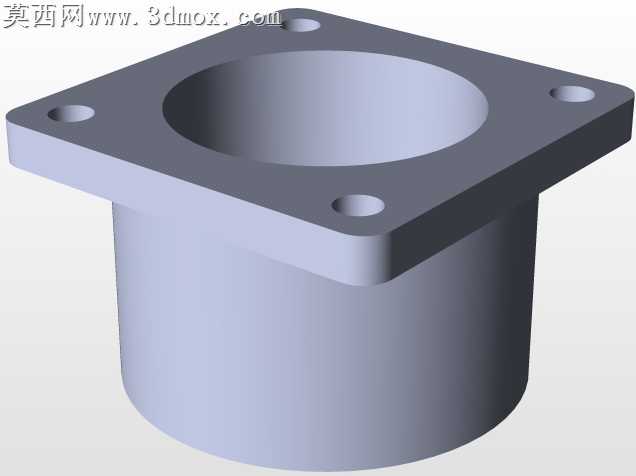

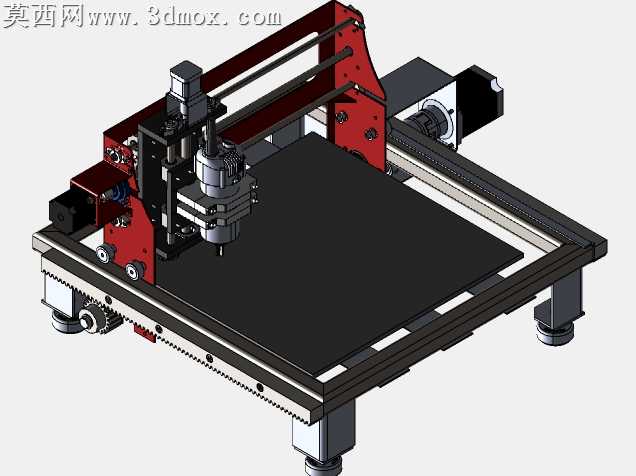

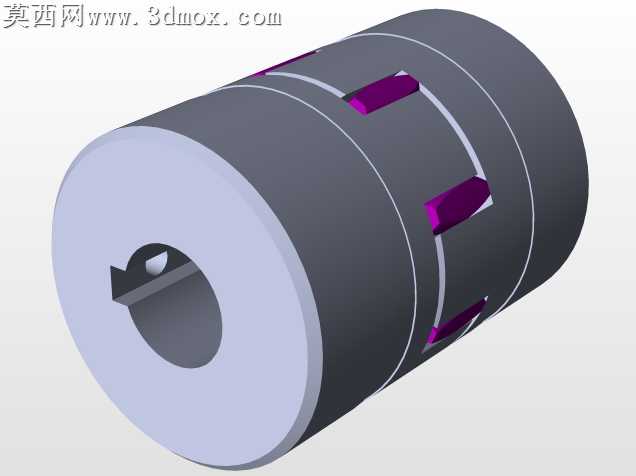

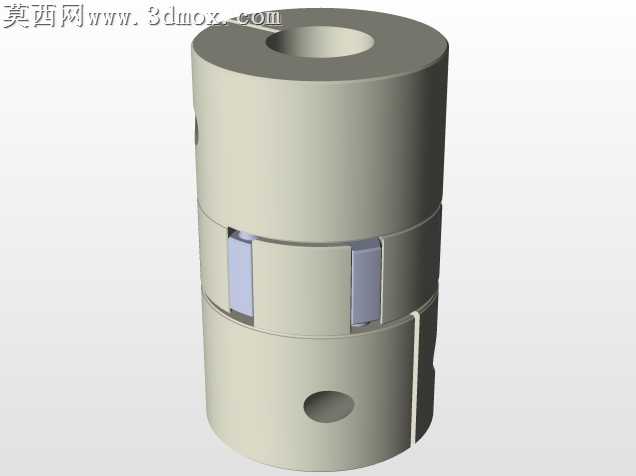

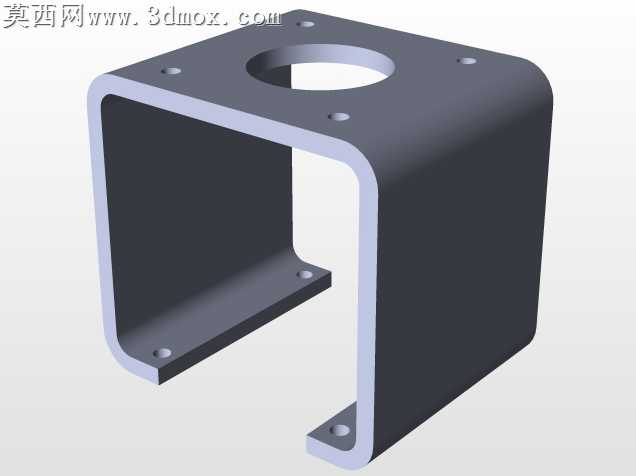

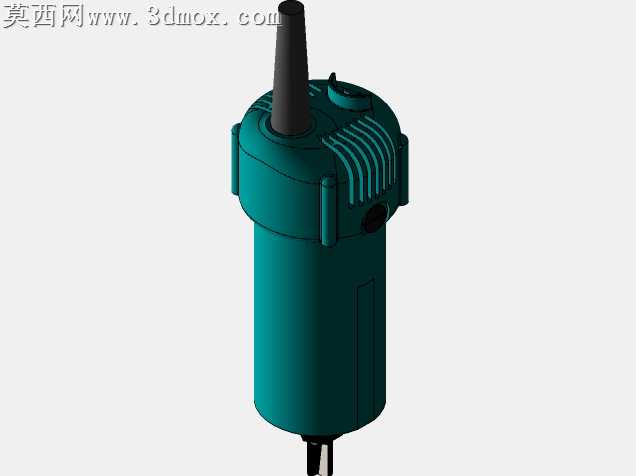

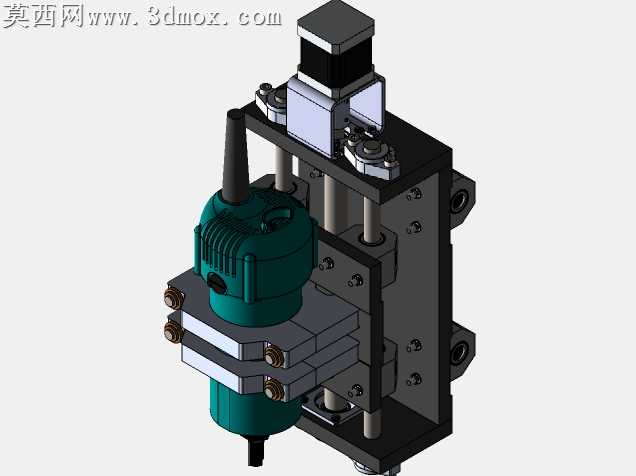

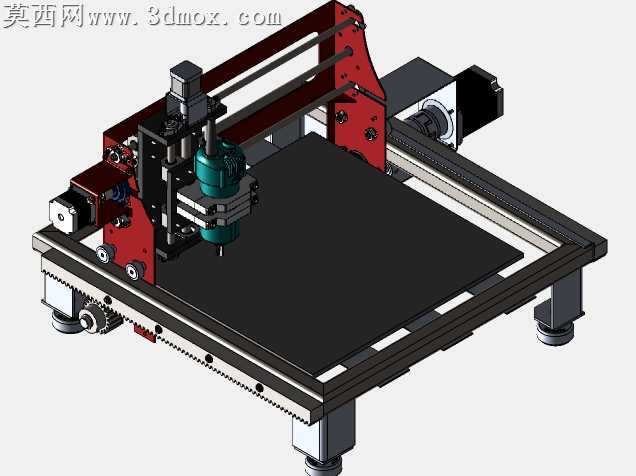

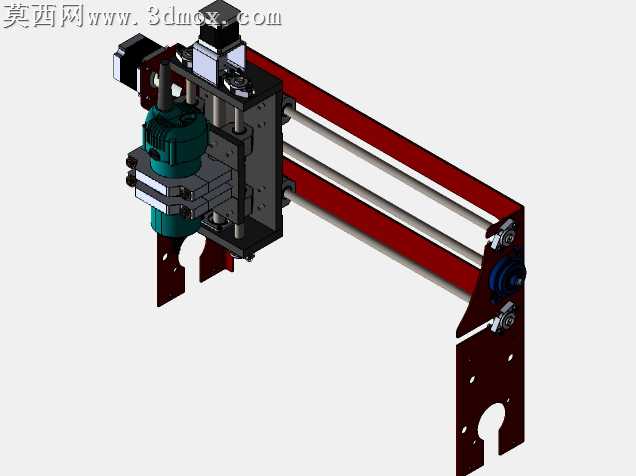

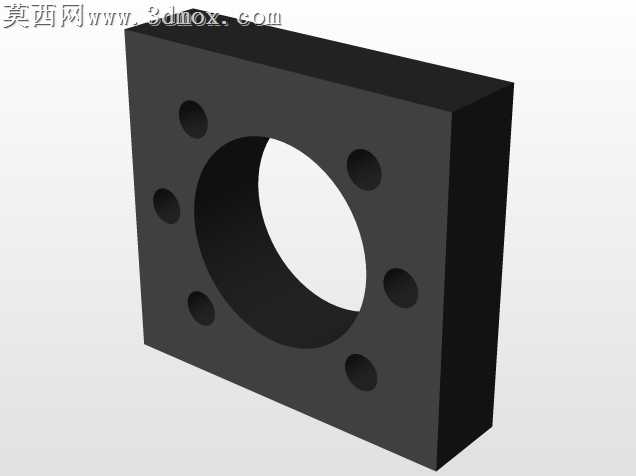

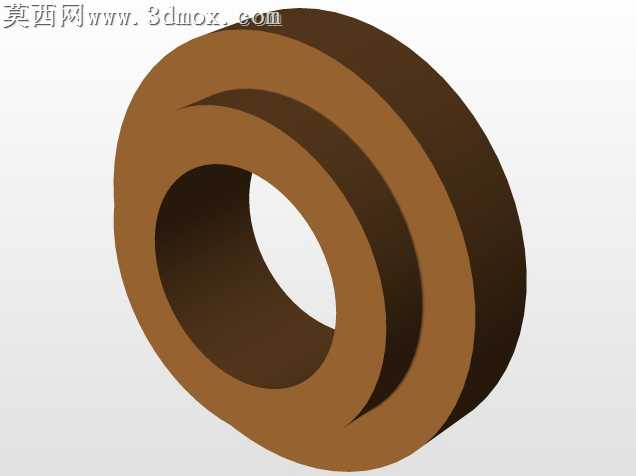

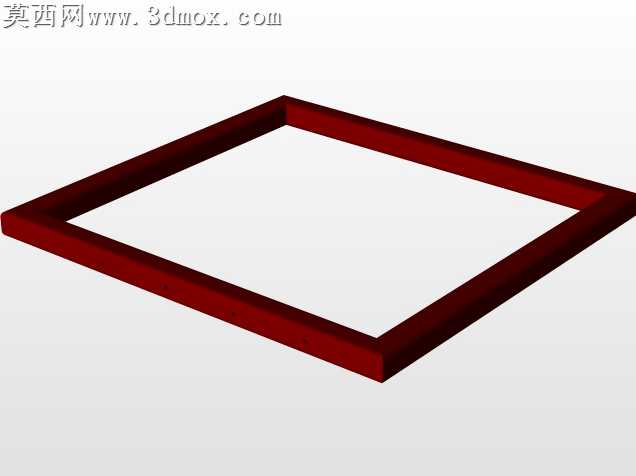

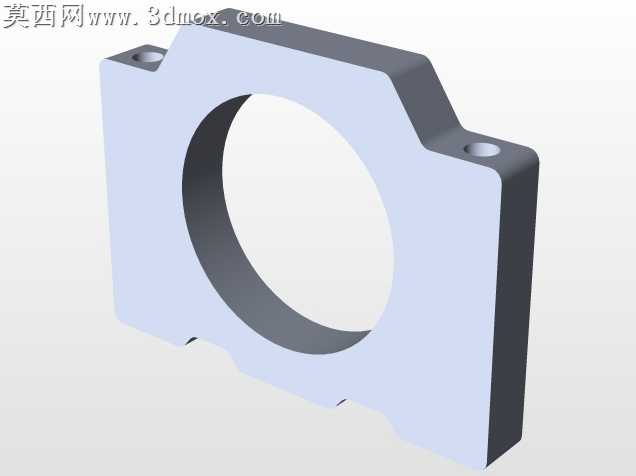

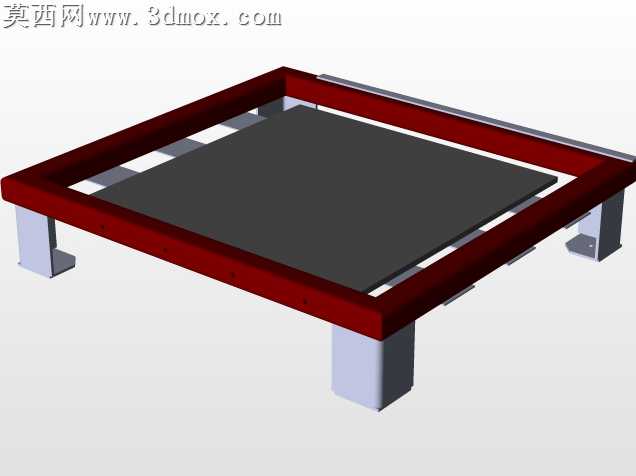

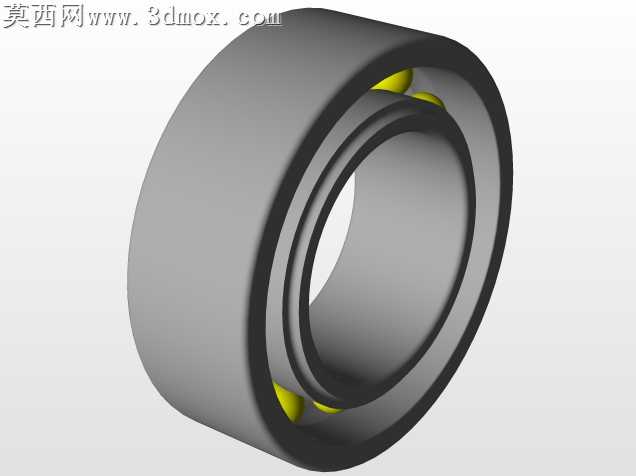

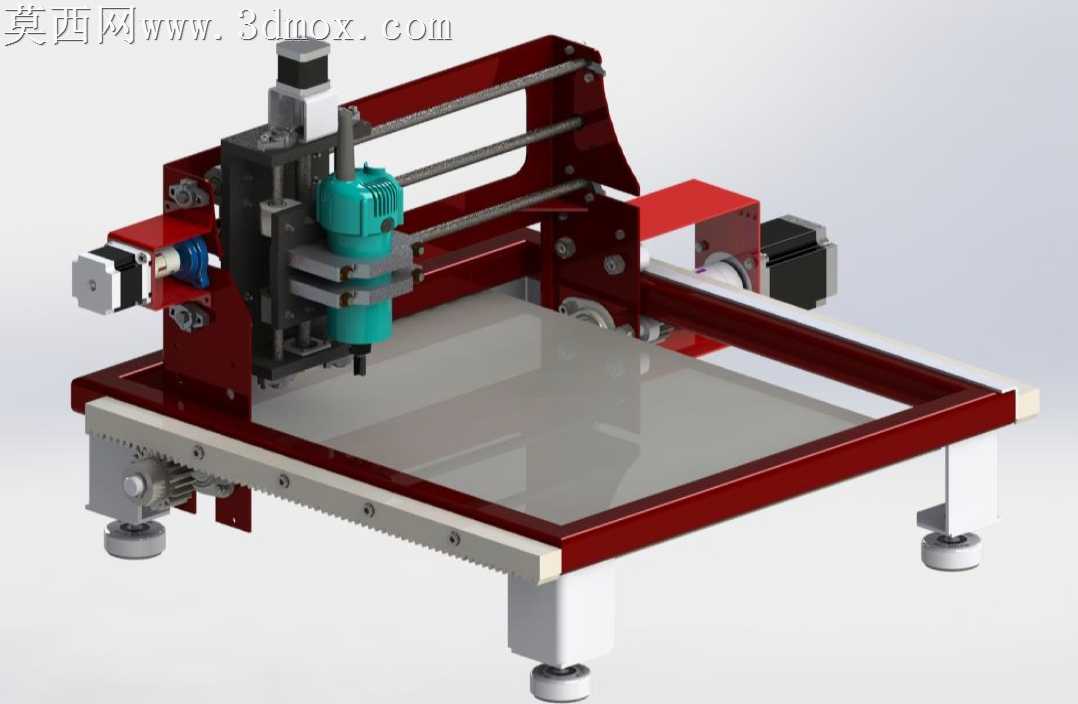

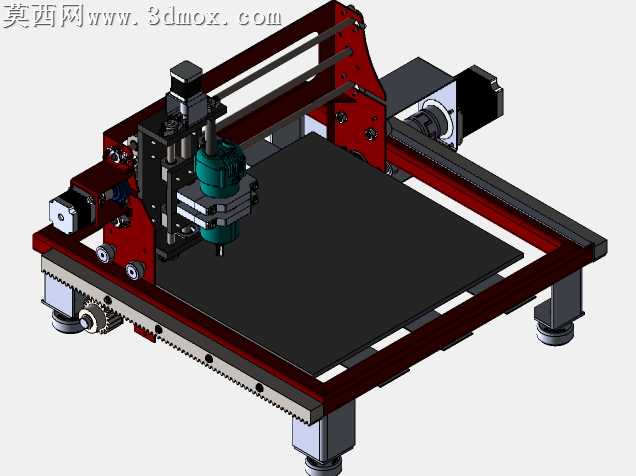

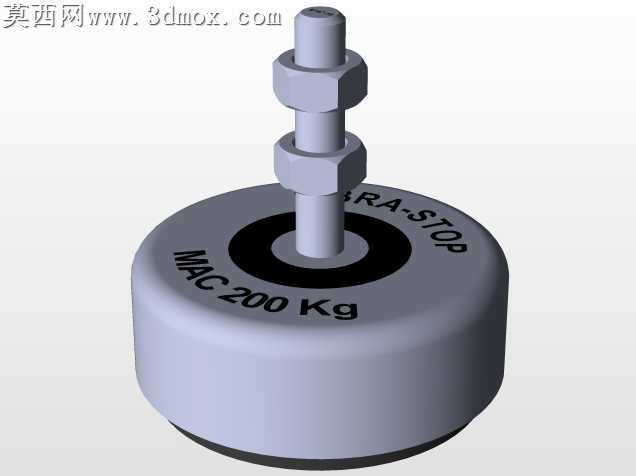

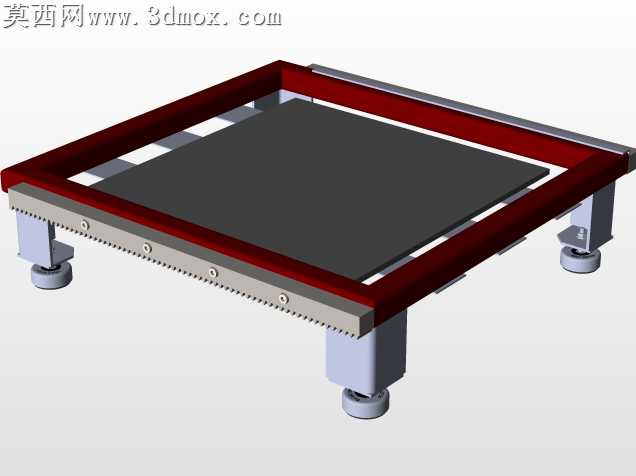

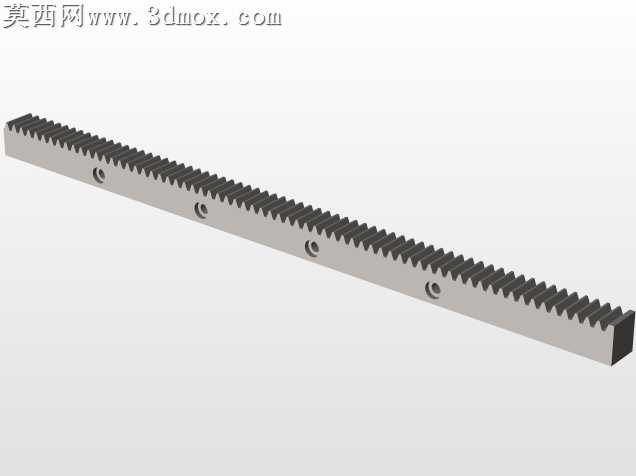

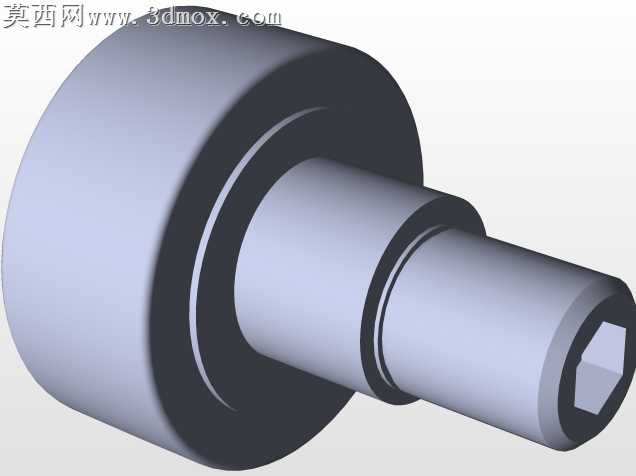

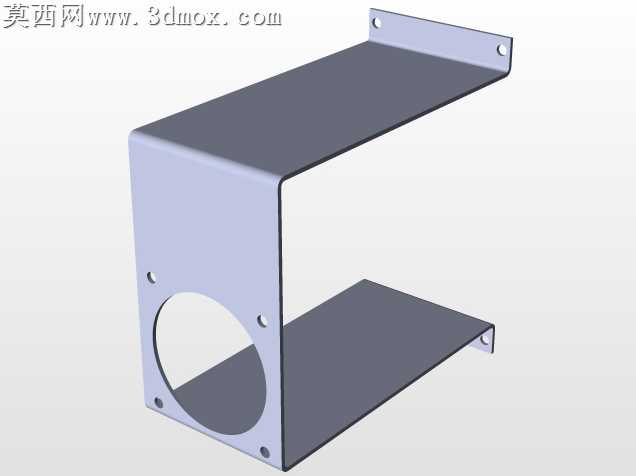

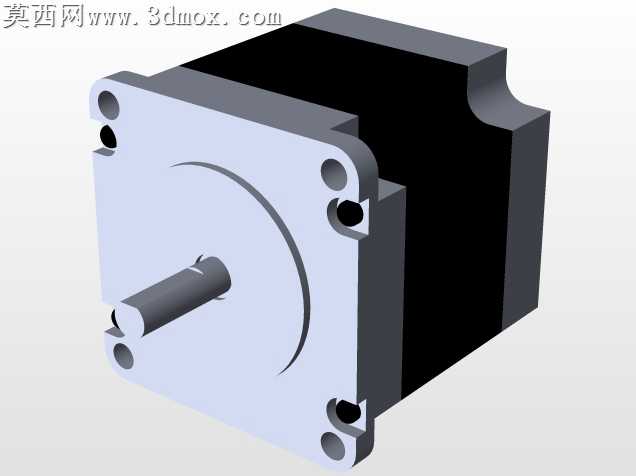

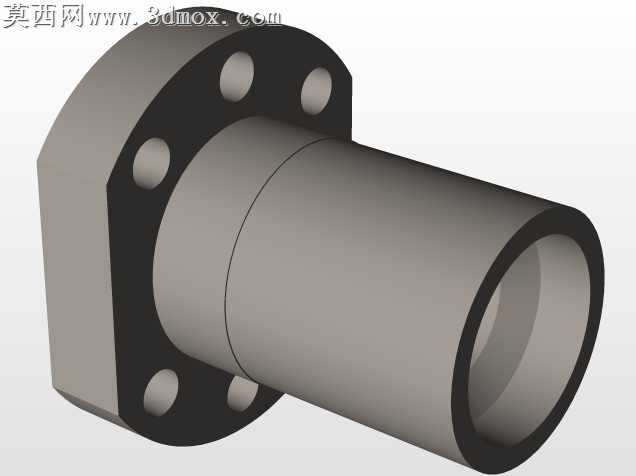

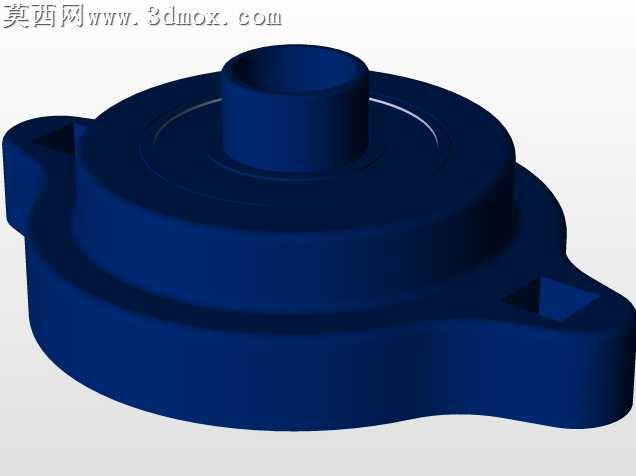

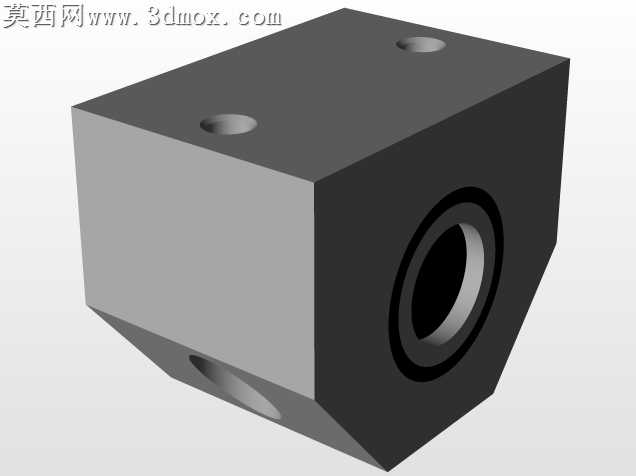

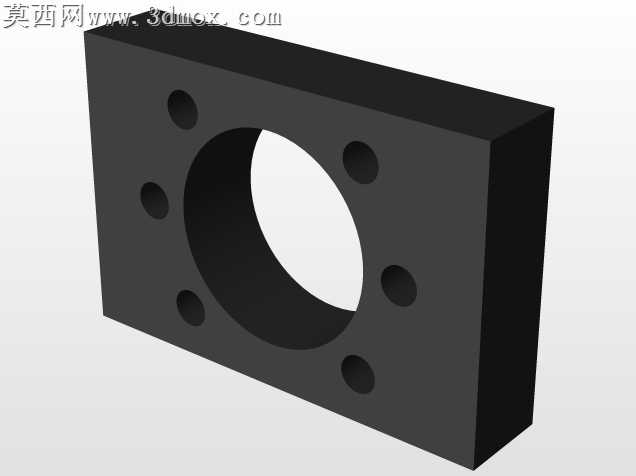

本作品为台式数控木工雕刻机的完整三维设计方案，有效加工行程为500×500mm，整体采用龙门移动式结构布局，在三维建模过程中严格遵循机械设计规范，对每一个零部件的尺寸、装配关系都进行了精准定义，确保各运动部件之间无干涉，装配逻辑符合实际设备的组装流程。建模阶段针对设备的不同功能部件做了清晰的结构区分：底部支撑框架采用标准工业铝型材搭配加厚连接角件搭建，兼顾结构刚性与组装便捷性，底部配置可调式支撑脚杯，可适配不同平整度的安装台面，保证设备运行时的整体稳定性；Y轴传动采用同步带加直线光轴导轨的组合，搭配高精度步进电机提供动力，可实现龙门架沿Y方向的平稳往复运动，传动部件外侧设计有可拆卸的防护挡板，可阻挡加工过程中产生的木屑进入传动区域，延长设备使用寿命。X轴传动组件集成在龙门横梁上，同样采用直线光轴作为运动导向，通过同步带传递动力带动Z轴安装板做横向移动，Z轴模组搭载高速风冷电主轴作为加工执行部件，主轴安装座设计有可调节锁紧结构，可根据加工需求调整主轴伸出长度，Z轴采用丝杠传动搭配线性导轨，保证垂直方向运动的精度与承载能力，可适配不同长度的木工铣刀完成铣削、雕刻、钻孔等加工工序。渲染阶段针对不同部件赋予了贴合实际的材质属性：支撑框架与结构连接件采用磨砂金属材质还原金属加工件的质感，传动同步带采用哑光橡胶材质，电机外壳做了黑色喷塑质感处理，加工工作台面采用深色电木板材质还原木工加工台面的防滑耐磨特性，电主轴部分做了亮面金属与散热鳍片的细节质感区分，整体渲染效果真实还原了设备的实际外观。设计过程中充分考虑了小型木工加工场景的使用需求，整体结构紧凑占地面积小，所有传动部件均采用市面常见的标准件，降低了设备的制作与维护成本，走线位置预留了专用的走线槽空间，可规整收纳各电机的连接线缆，避免线缆在设备运动过程中产生剐蹭，整体结构设计兼顾了加工精度、运行稳定性与制作可行性，可作为小型数控雕刻机DIY制作、木工加工设备研发的参考方案。
