集成笛卡尔机器人的工件自动化检测输送线

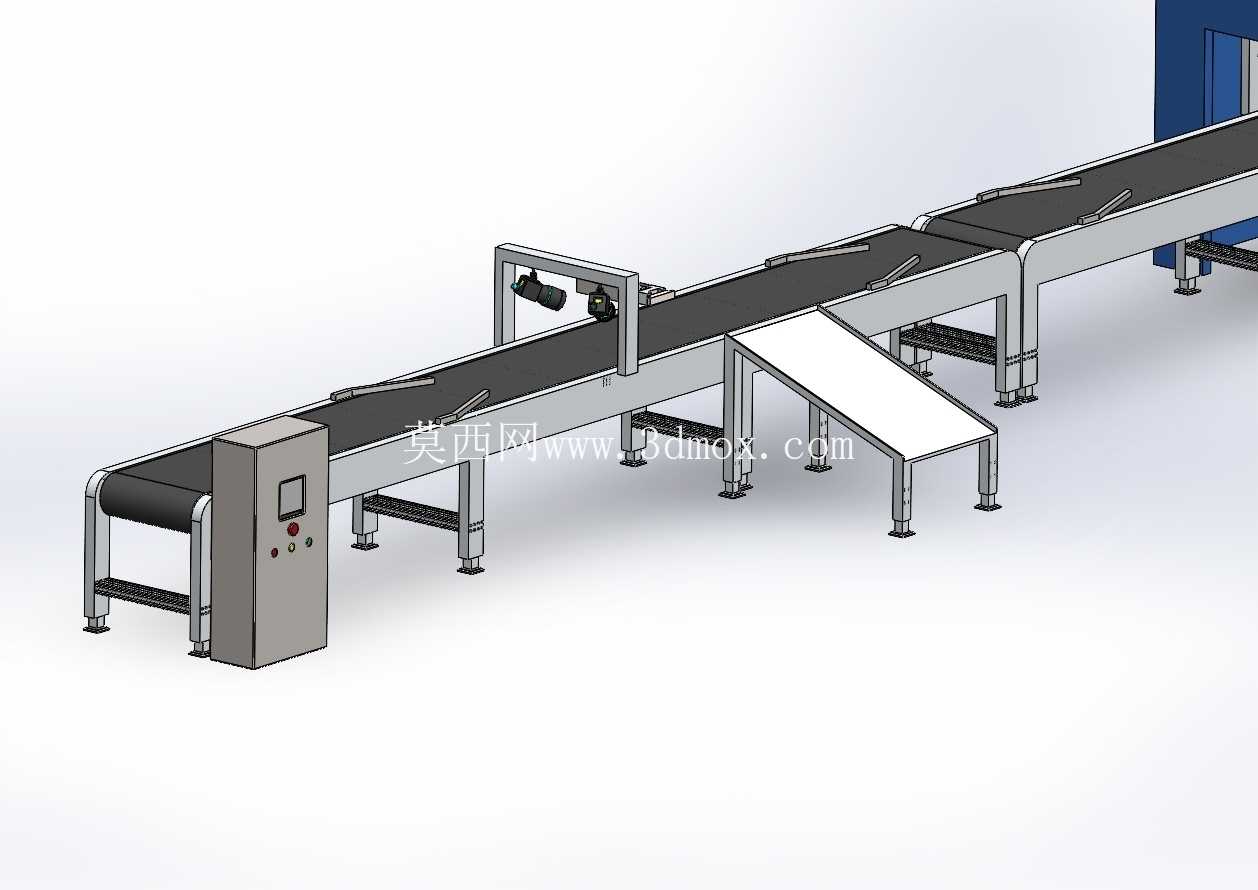

　　在3C电子零部件、小型五金冲压件、包装成品的出厂质检环节，这类搭载笛卡尔坐标机器人的检测线，是替代人工目检、接触式尺寸抽检的核心工位设备，尤其适配节拍稳定、检测项统一的连续化生产场景，可直接对接前端冲压、组装线的出料端，无需额外增设中转缓存工位，减少工件周转带来的磕碰损伤与人力投入。从结构布局来看，整套设备采用分段式机架设计，进料端配置可调式导向护栏，可根据待检工件的外形宽度快速调整护边间距，护栏采用光滑圆棒材质，避免刮伤工件表面涂层或加工面；输送段选用平皮带输送结构，皮带下方设置高密度支撑板，防止工件放置后皮带下凹导致检测位置偏移，皮带驱动端配置张紧调节机构，可在长期运行出现皮带松弛时快速调整张紧量，无需拆解整体机架结构。

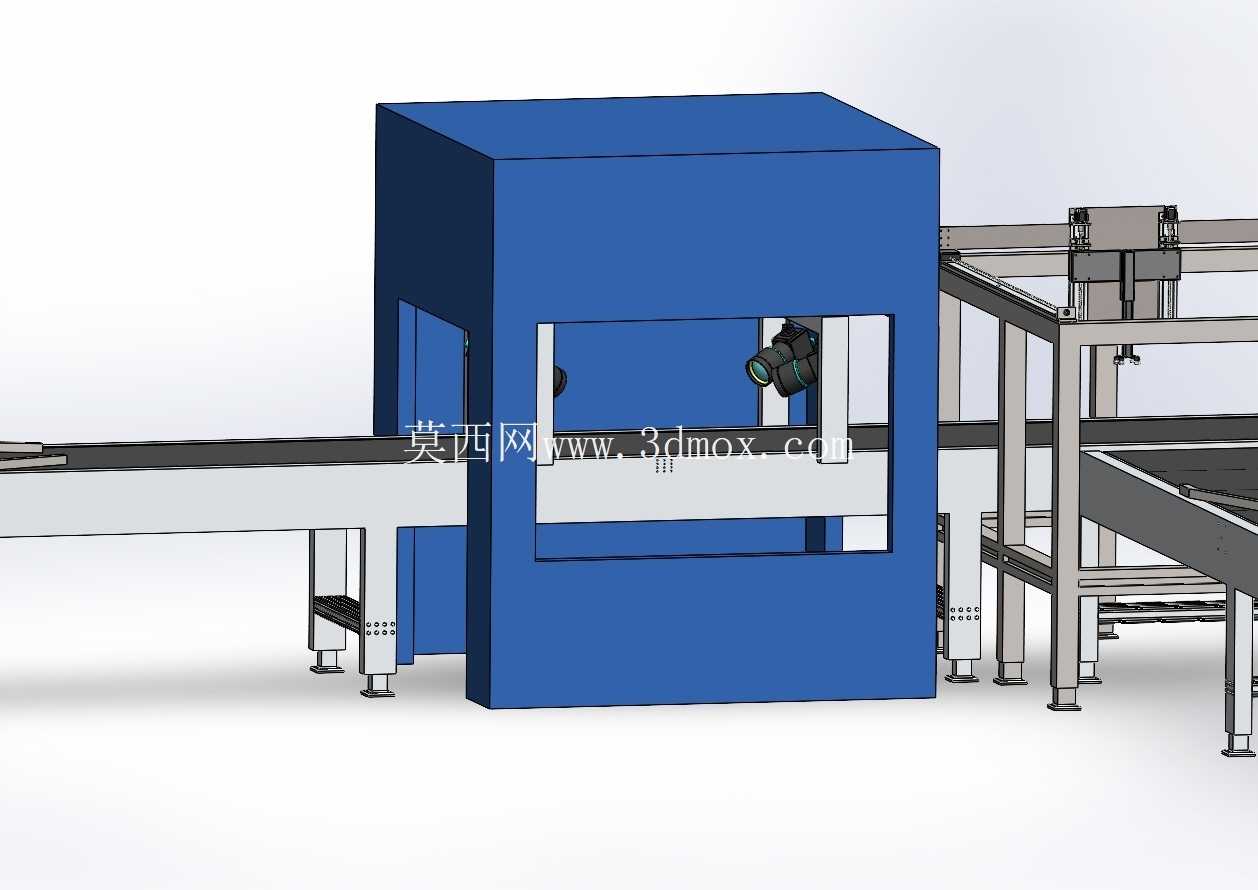

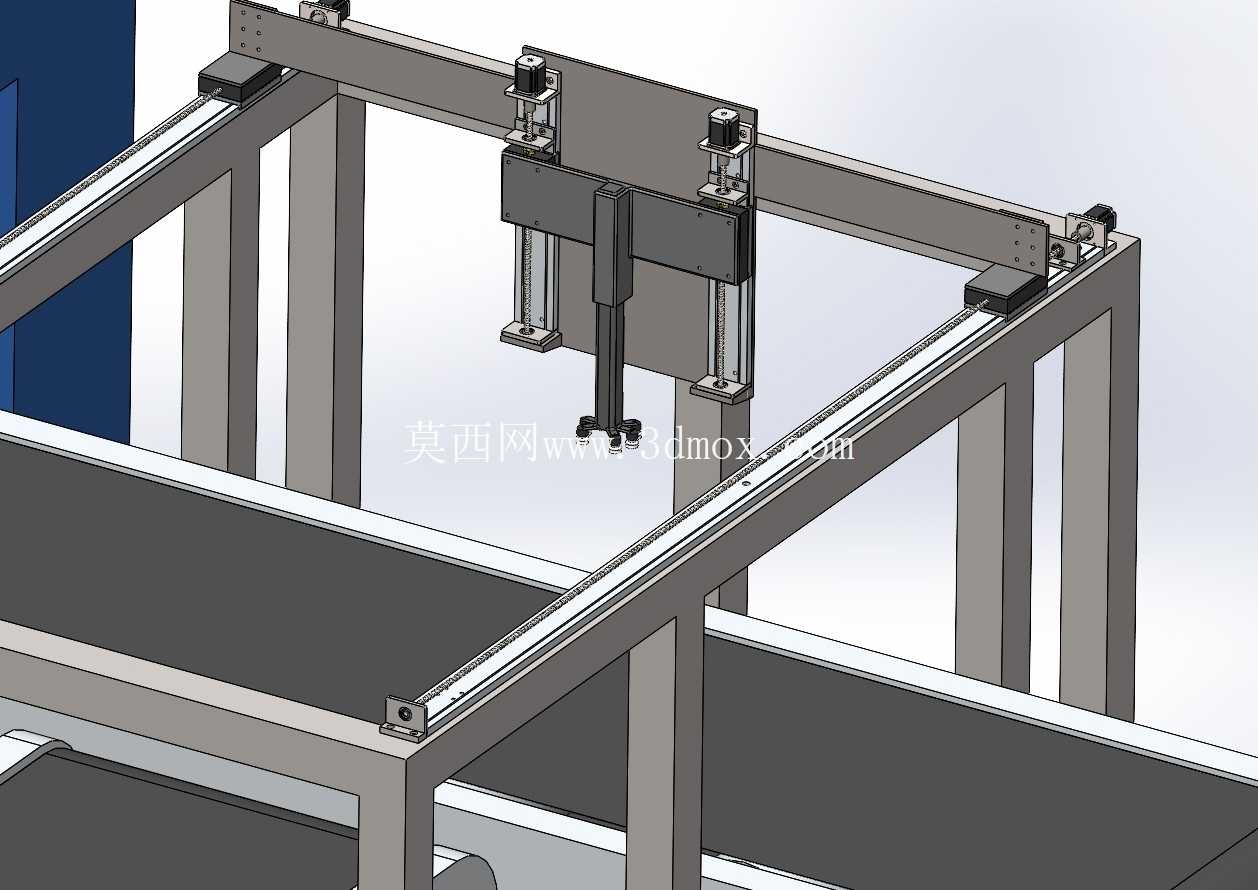

　　中段检测工位集成笛卡尔机器人安装位，机器人采用X/Y/Z三轴正交布局，X轴横跨输送线宽度方向，Y轴沿输送方向延伸，Z轴搭载检测执行端，可根据检测需求更换视觉相机、激光位移传感器或者接触式测头，三轴均采用线性导轨搭配同步带传动结构，兼顾运行速度与重复定位精度，可覆盖输送线全宽度范围内的工件检测点位，不存在检测盲区。检测工位外侧设置半封闭防护外罩，外罩采用铝型材框架搭配深色亚克力门板，一方面可隔绝车间环境光对视觉检测的干扰，另一方面可防止检测过程中工件意外飞出造成安全隐患，外罩对应进料、出料位置开设过料口，过料口处安装软质防尘挡帘，减少车间粉尘进入检测区域污染镜头或传感器。

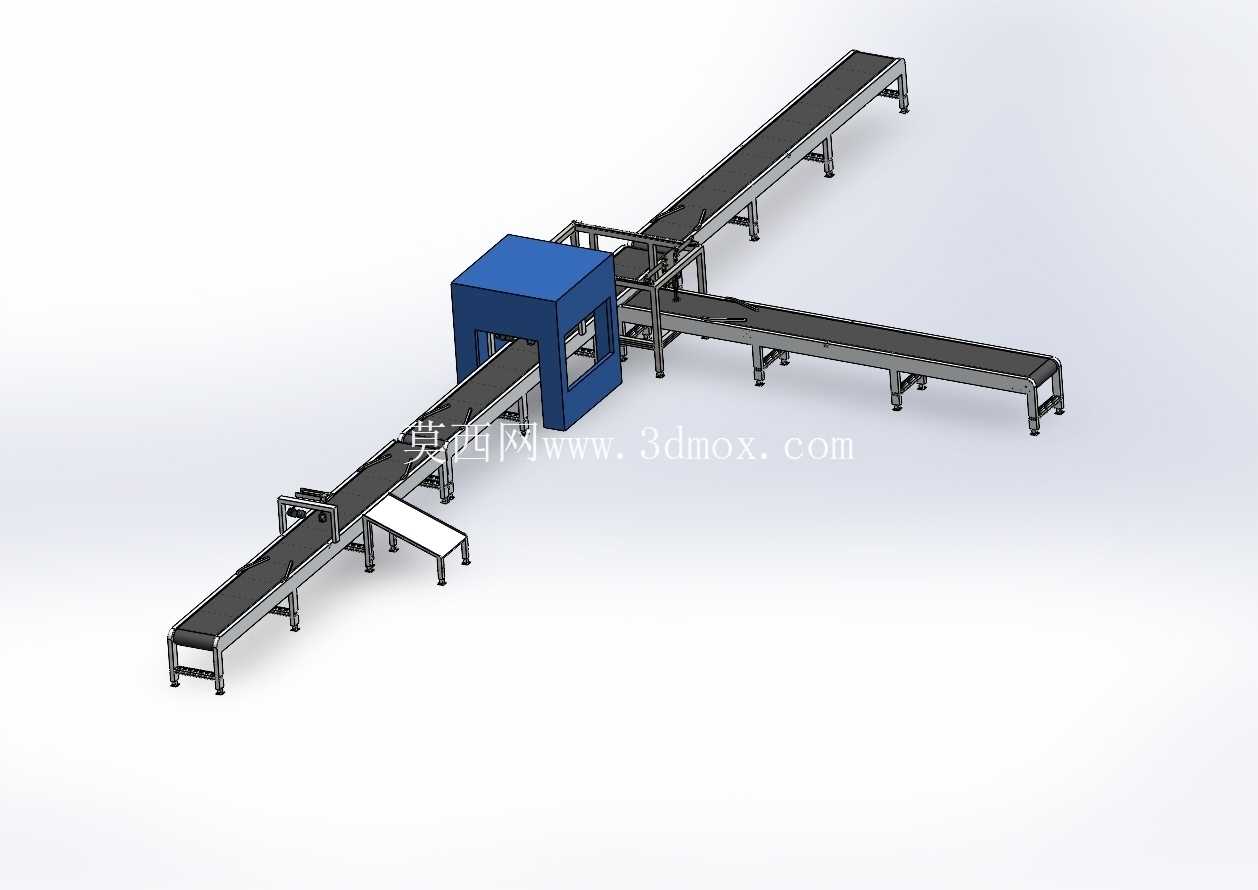

　　出料端设置分流导向结构，可根据检测结果将合格工件与不合格工件分别导向不同的出料通道，合格件直接流入下一道包装或组装工序，不合格件则导入不良品收集箱，无需人工分拣。设计过程中，首先需要匹配前端生产线的节拍要求，核算输送线的运行速度与笛卡尔机器人的单点位检测时长，确保工件到达检测位时机器人已完成上一个工件的检测流程，不会出现工件堆积等待的情况；其次要考虑安装边界，整套设备的机架底部配置可调脚杯与脚轮，既可以通过脚杯调整设备水平度与高度，匹配前端生产线的出料高度，也可以通过脚轮快速移动设备位置，适配车间产线调整的需求，设备的总宽度控制在常规车间通道可通行的范围内，整体长度可根据检测工位的数量灵活增减段体，无需重新设计整体机架。

　　电气走线全部采用机架内部暗藏式布局，线槽设置在机架型材的槽内，外部无裸露线缆，既避免车间清扫、工件转运过程中刮蹭线缆造成故障，也让整体外观更加整洁规整。检测工位的传感器安装位预留了多组安装孔位，可兼容不同品牌、不同尺寸的检测元件，后期升级检测功能时无需重新加工安装板，降低改造成本。输送线的驱动电机采用可调速设计，可根据不同工件的检测需求调整输送速度，对于检测项较多、需要较长检测时长的工件，可降低输送速度，延长工件在检测位的停留时间，对于简单外观检测的工件则可提高输送速度，提升整体检测效率。整套设备的结构件多采用标准铝型材与标准件搭建，非标准加工件占比低，加工周期短，组装调试难度小，适合中小批量的产线快速搭建需求，同时后期维护更换配件时可直接采购标准件，减少备件库存压力。在实际投产使用中，这类检测线可实现24小时连续运行，检测一致性远高于人工检测，可避免人工疲劳导致的漏检、错检问题，尤其适合外观缺陷、尺寸精度、标识有无等重复性高的检测项目，可直接接入工厂的MES系统，实时上传检测数据，统计良品率与不良类型，为生产工艺调整提供数据支撑。
