塑料注塑件自动化产品总装生产线

这套总装线主要面向塑料注塑机产出的中小型结构件组装场景，常见于消费电子结构件、小型家电塑料配件、通讯终端塑料组件的批量装配工序，适配注塑车间后段的连续化生产需求，可直接对接注塑机出料端完成从散件到成品组装的全流程作业，替代传统人工工位排布的零散装配模式，减少工序间的物料周转损耗。

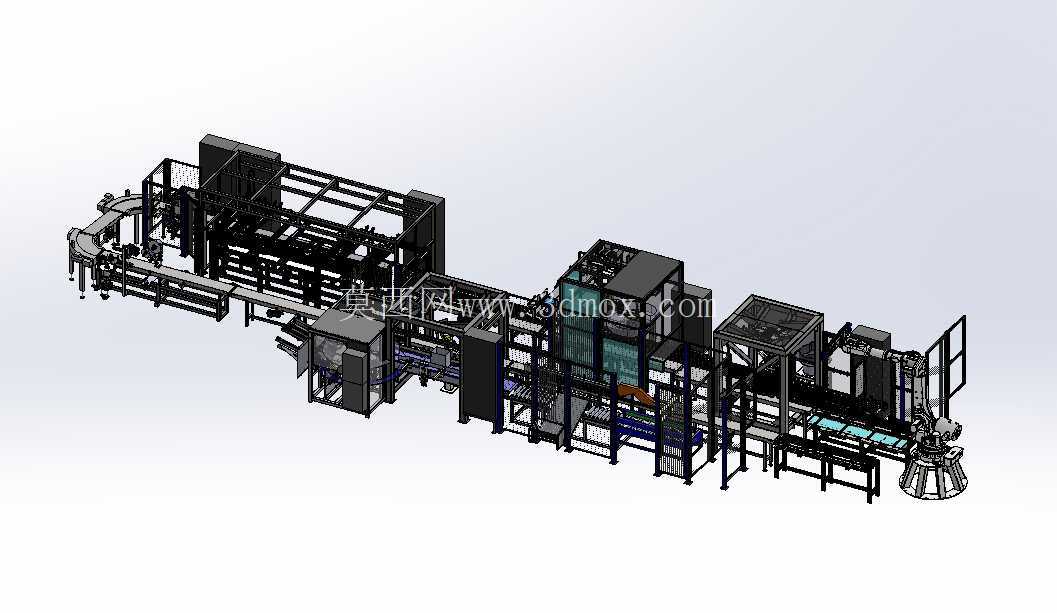

从产线布局来看，线体采用环形输送结合多工位并行作业的架构，进料端设置转弯输送段，可适配车间边角空间的安装需求，无需预留过长的直线安装场地，转弯段采用链板输送结构，承载工装托盘平稳流转，避免工件在转弯过程中出现移位掉落。线体中段依次排布多组装配工位，每个工位设置独立的防护框架与作业操作口，框架采用铝型材拼接结构，便于后期根据工艺调整工位位置，工位内部集成定位夹具、压装执行组件，可完成卡扣压合、螺丝锁付、小件嵌装等常规装配动作，每个工位的作业节拍可根据实际工序复杂度单独调整，不会因单工位耗时过长拖慢整线节奏。

产线末端集成六轴工业机器人作业单元，负责完成成品的下料、检测工位转运或者装箱作业，机器人的安装底座采用落地式固定结构，作业半径覆盖末端三个工位的取料范围，可适配不同规格成品的夹取需求，夹爪采用快换结构设计，切换产品型号时仅需更换对应夹爪即可完成适配，无需重新调整机器人基座位置。整线的防护设计采用网格防护网搭配透明亚克力挡板的形式，既可以观察内部作业状态，也能避免作业人员误触运动部件造成安全隐患，每个工位都设置独立的安全门联锁，打开安全门时对应工位的执行机构会自动暂停，不影响其他工位的正常运行。

在设计逻辑上，这套产线优先考虑了OEE指标的达成，通过工位并行作业、冗余工位预留、故障快速旁路的设计，将整线综合效率提升至85%以上，单组件的装配周期控制在1.5秒，可匹配前端12台以内注塑机的出料产能，不会出现前段堆料或者后段待料的情况。线体的输送高度设置为850mm，符合人工补料、异常处理的人机工程学高度，操作人员无需弯腰或者抬手即可完成异常工件的取出、小件物料的补充作业。线体的电控柜集成在产线侧方的框架内部，不额外占用地面安装空间，走线全部采用线槽内置布置，避免车间地面走线带来的清洁、安全隐患。

安装边界方面，整线长度约12米，宽度约3.5米，转弯段转弯半径为800mm，安装时需要预留两侧各1米的维护通道，地面承重要求不小于500kg/㎡，无需额外做地基预埋，普通环氧地坪车间即可满足安装条件。线体的气源接口设置在进料端侧方，适配工厂常规0.6-0.8MPa的压缩空气气源，电源采用三相380V工业用电，整机功率约18kW，无需单独配置大功率供电回路。每个装配工位的定位夹具都采用快换板式设计，产品换型时可在15分钟内完成全部夹具更换与程序调用，适配多品种小批量的柔性生产需求，不会因换型时间过长造成产能浪费。

在实际运行过程中，线体的工装托盘采用RFID识别定位，每个托盘携带对应工件的型号信息，经过不同工位时可自动调用对应作业程序，避免混线生产时出现错装漏装的问题。线体末端设置不合格品剔除工位，可将前序检测出的装配不合格工件自动分流至不合格品收集盒，不会流入后续包装工序。整套产线的结构设计全部采用模块化拆分，长途运输时可拆分为6个独立模块，到现场后仅需完成模块拼接、气电连接即可调试运行，大幅降低现场安装的周期与难度。
