带机械臂的自动装载工作站结构设计

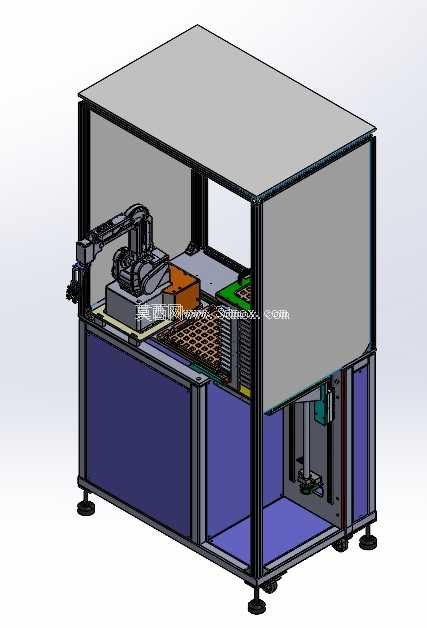

　　这套自动装载设备主要面向3C电子、小型精密零部件加工产线的工序间物料转运场景，解决传统人工上下料效率波动大、重复定位精度不足的问题，可直接对接前后段加工、检测设备的进出料口，实现物料从料盘到加工位的全自动流转。设备整体采用铝型材搭建封闭式机架，底部配置可调脚杯，安装时可根据现场地面平整度调整水平，机架外围加装半透明防护板与钣金封板，既可以阻挡设备运行过程中可能产生的碎屑飞溅，也能避免人员误入机械臂运动范围引发安全风险，顶部的封板设计可减少车间浮尘落入设备内部，降低精密传动部件的磨损概率。

　　核心执行单元采用多关节工业机器人，安装在机架内部的固定台面上，运动半径覆盖料盘缓存区与待装载工位，可根据物料的形状、重量适配不同的夹治具，完成抓取、移位、精准放置的整套动作，机器人的走线全部沿机架铝型材的槽道内布置，避免运动过程中线缆拖拽磨损。设备内部设置了缓冲托盘工位，采用分层式料盘存储结构，可同时容纳多盘待加工物料，托盘定位处设置了定位销与到位检测结构，确保机器人每次抓取时料盘位置偏差控制在允许范围内，当一盘物料装载完成后，托盘升降机构会自动将空盘移出，将下一盘满料托盘输送到机器人取料位，减少人工换盘的频次，适配产线连续化生产的节奏。

　　设计过程中优先考虑了设备的安装边界，整体宽度控制在1.8米以内，深度1.5米，高度2米左右，可直接放置在标准车间的设备间隙中，不需要对现有产线布局做大幅调整，机架底部预留了叉车孔位，方便设备转场时的整体搬运，不需要拆解后重新组装调试。设备的电控部分全部集成在机架下部的封闭腔体内，与上部的作业区做物理分隔，避免作业区的物料碎屑、灰尘进入电控柜引发电路故障，腔体侧面预留了散热通风口，保证长时间运行时电控元件的温度处于合理区间。

　　在功能逻辑设计上，设备设置了手动调试与自动运行两种模式，手动模式下可单独控制机器人单轴动作、托盘升降机构的移动，方便前期调试与后期维护时的点位校准，自动模式下可根据对接设备的触发信号完成整套装载流程，运行过程中如果出现料盘缺料、机器人抓取异常等情况，会立即暂停运行并触发提示，避免故障扩大。这套结构在设计时充分考虑了不同规格物料的适配性，只需要更换机器人末端夹治具、调整托盘定位块的位置，就可以适配不同尺寸的小型零部件装载需求，不需要对整体机架结构做改动，降低了后续产线换型时的改造成本。机器人的安装底座做了加强处理，可抵消机器人高速运动时产生的振动，保证抓取放置的重复定位精度满足精密零部件的装配要求，托盘输送部分采用同步带传动结构，运行平稳噪音小，定位精度高，长期运行也不会出现明显的位置偏移。设备的防护门设置在操作侧，配备安全门锁，防护门打开时设备会自动切断机器人的运行动力，保障调试、补料时的人员安全，所有外露的边角都做了倒角处理，避免人员操作时被尖锐边角划伤。
