四轮轮式小型移动巡检运载底盘结构

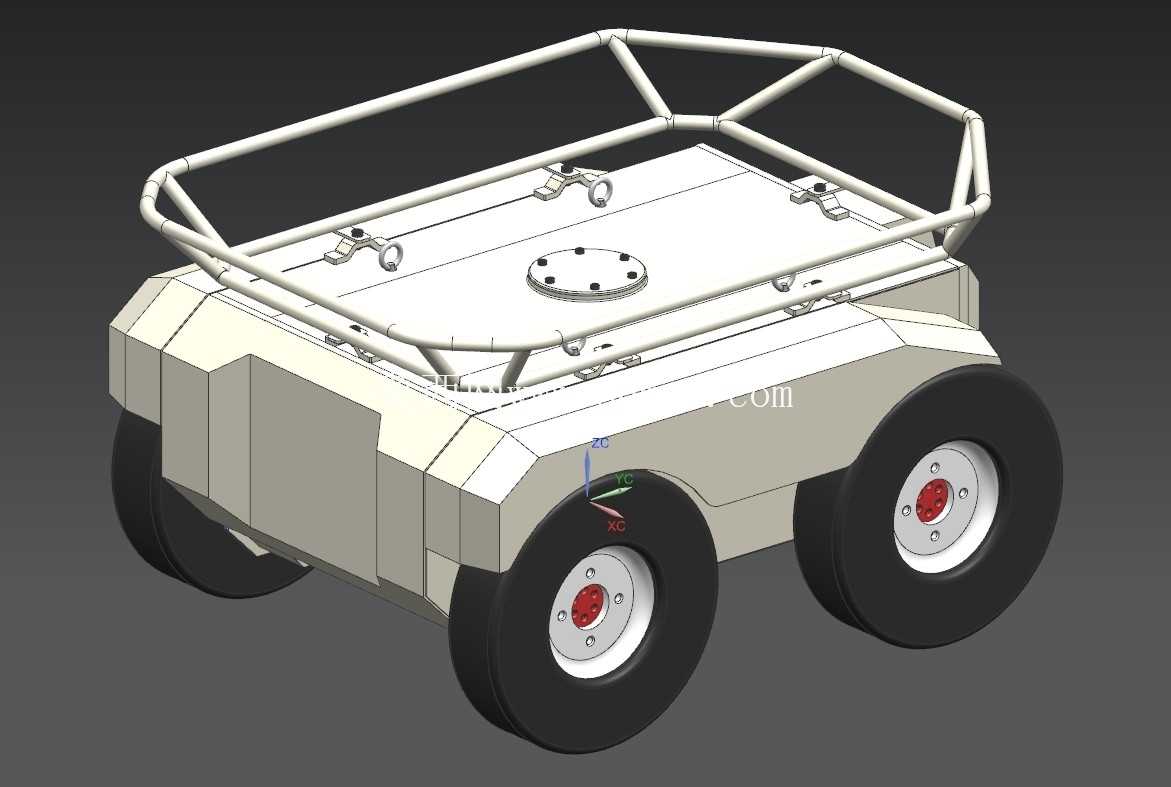

　　行走部分选用了大直径宽胎面的橡胶轮胎，搭配四轮独立的轮座安装结构，这种设计不是为了追求高速行驶，而是为了应对厂区常见的硬化路面接缝、小坡度坡道、轻微不平整地面，轮胎本身的形变可以抵消一部分路面颠簸，减少上部搭载设备的振动冲击，轮座处的红色轮毂端盖其实是轮轴的固定端，做了沉头安装设计，避免突出部分刮蹭到周边障碍物。上部的管状防护框架是整个结构里很实用的部分，做这个结构的时候没有追求复杂的造型，就是用等径金属弯管拼接成围合式护栏，一方面是在底盘发生轻微碰撞的时候，先接触障碍物的是框架而不是中部的承载设备，起到缓冲防护的作用，另一方面框架本身也可以作为拓展安装点，比如临时固定线束、加装警示灯或者外置天线，都可以直接用管夹固定在框架上，不需要在主承载板上额外打孔破坏结构强度。这款四轮轮式移动底盘的设计，最初瞄准的是厂区室内外窄通道巡检、小型物料短途转运的场景需求，在做结构方案的时候，首先要平衡通过性与整体尺寸的矛盾——毕竟很多应用场景里，通道宽度、电梯轿厢尺寸、设备间隙都对底盘的外廓边界有严格限制，所以整体采用了方正的承载舱布局，没有做冗余的外凸结构，尽可能把有效承载空间集中在中部平整区域，方便后续搭载不同的功能模块，不管是装巡检摄像头、环境监测传感器，还是放小型载物料箱，都能直接利用中部的安装孔位固定，不需要额外做转接支架。

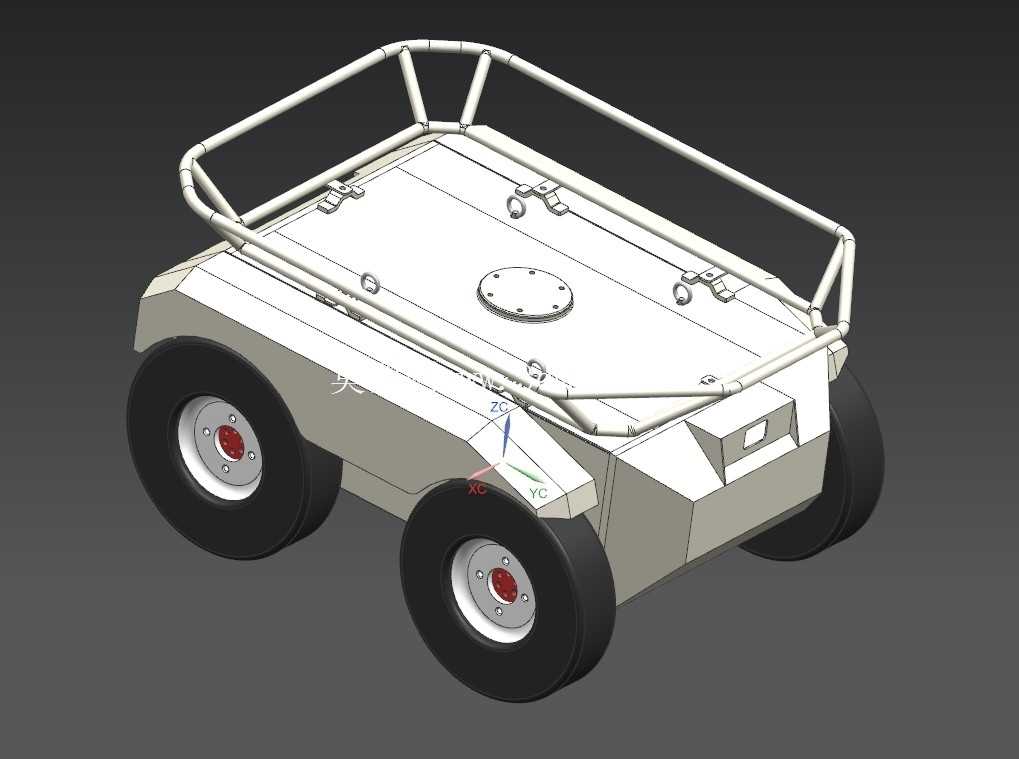

　　主承载面板上的圆形检修口是特意预留的，日常维护的时候不需要拆开整个上层面板，只需要打开这个圆形盖板就能接触到底盘内部的驱动控制器、电池接线端，大幅减少日常维护的拆装工作量，面板上分布的多个搭扣式固定座，是用来快速固定上层搭载设备的，相比螺丝固定，搭扣结构不需要工具就能完成设备的拆装，适合需要频繁更换搭载模块的应用场景。底盘前部做了内收的斜面设计，不是单纯为了造型，而是为了增大接近角，在过小型坎、坡道的时候不会出现前部托底的情况，斜面处预留的小方形安装位是用来装前置避障传感器或者照明灯的，位置刚好在底盘前进方向的中轴线上，探测范围不会被轮胎或者框架遮挡。

　　在做三维建模的时候，特意把所有安装孔位、轮距、轴距参数都做了参数化关联，后续如果需要调整承载能力，只需要修改轮座的安装间距、轮胎直径参数，就能快速衍生出不同尺寸的版本，不需要重新搭建整个底盘的基础结构。整个底盘的安装边界也做了充分考量，所有外凸部件都控制在框架的围合范围内，不管是装入仓储货架的底层隔层，还是进入小型设备的底部空间做检修作业，都不会出现部件卡滞的情况，框架的高度也控制在合理范围，不会遮挡上部搭载传感器的探测视野，同时又能提供足够的防护高度，避免上部设备被侧向的障碍物刮碰。

　　轮系的布局采用了前后对称的设计，前后轮的轮距、安装结构完全一致，这样备件可以通用，后期维护的时候不需要区分前后轮的配件，减少备件储备的种类，轮轴的固定方式选用了法兰式连接，相比穿轴式固定，法兰连接的拆装更方便，更换轮胎或者轮座的时候不需要抽出整根轮轴，只需要拆开法兰的固定螺丝就能完成更换。承载面板下方的舱体采用了拼焊式的钣金结构，折边处做了加强筋设计，在控制整体重量的前提下保证足够的承载刚度，即使在中部放置额定负载的设备，面板也不会出现明显的形变，舱体的接缝处都做了止口设计，能够阻挡日常场景下的灰尘、溅水进入舱体内部，保护内部的电气元件。
