可调角度桌面显示器支撑支架结构

　　这套支撑结构主要面向桌面工位、嵌入式操作终端、小型工控机柜以及实验台架上的显示终端安装场景，用来替代原厂单薄的显示器原配底座，解决屏幕高度固定、俯仰角度不可调、台面占用空间大以及多台设备并排布置时视线不统一的问题。实际产线工位里，操作屏往往需要随操作人员站姿、坐姿切换调整倾角，普通塑料底座在频繁触碰屏幕时容易出现滑移、后仰晃动，该结构通过金属弯臂与多点铰接的组合，把屏幕载荷传递到底座安装面，长期使用后仍能保持设定角度。

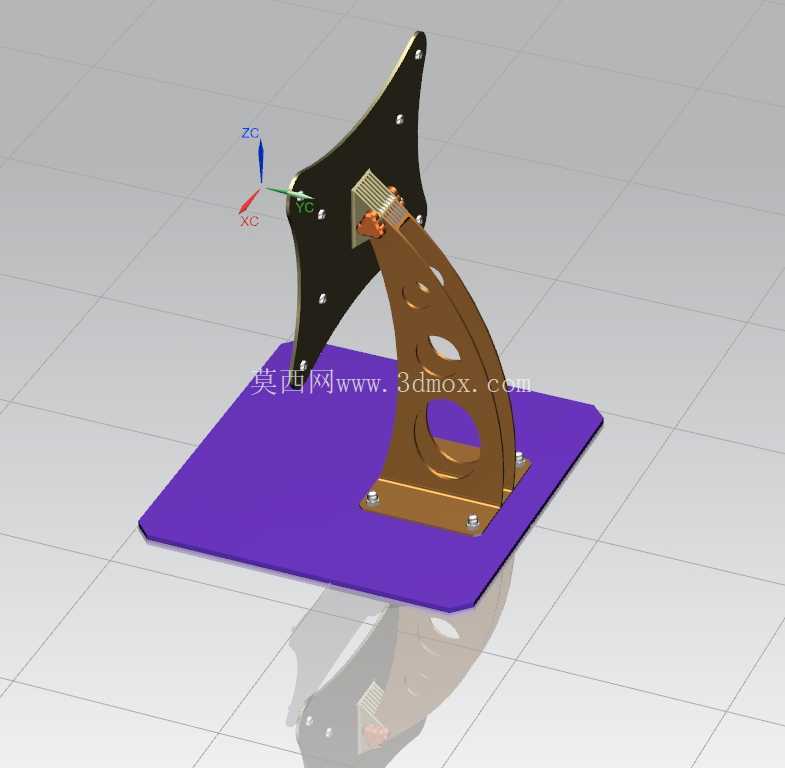

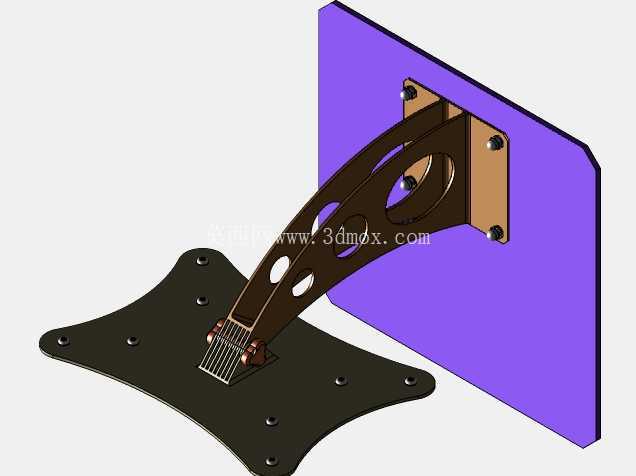

　　从结构组成来看，整套支架分为屏幕挂板、弧形支撑弯臂、角度锁紧铰接组件以及底部安装底板四个部分。屏幕挂板采用符合常规VESA孔位的菱形板材，四个角预留安装孔，可直接匹配常见小尺寸显示器、触控屏背部的固定螺孔，挂板与弯臂上端通过铰接座连接，铰接位置设置锁紧旋钮，松开旋钮时屏幕可沿俯仰方向转动，拧紧后依靠接触面摩擦力锁止，避免屏幕自重下坠。弧形弯臂采用带减重孔的弯板构型，曲线走向顺着屏幕载荷的传力路径布置，既让出背部走线空间，又通过连续的弧形轮廓降低弯折应力集中，弯臂上的多个镂空孔在不明显削弱截面刚度的前提下减轻自重，也方便捆扎线束。底部紫色底板为平整安装基板，四角预留沉头固定孔，既可以直接放置在工作台面通过配重保持稳定，也可以穿过螺栓固定在设备台面、机柜顶板或者铝型材台架上，底板与弯臂下端同样采用螺栓连接，拆装时不需要动用焊接工具。

　　设计思路上优先保证屏幕安装后的刚性与调节便利性，铰接点的位置经过排布，使屏幕俯仰转动时重心始终落在底板支撑轮廓范围内，避免调到最大仰角时出现倾覆。弯臂的高度留出屏幕下沿与台面之间的空隙，便于在屏幕下方放置键盘、操作按钮或者小型控制盒，底板边缘做倒角处理，避免台面上布线时刮伤线材。安装边界方面，底板轮廓适配常规工位台面的预留区域，挂板孔位覆盖主流小屏安装间距，弯臂后侧留有走线通道，显示器的信号线、电源线可沿臂身收拢固定，整体结构兼顾台架固定与桌面放置两种使用方式，建模时各零件的装配关系、螺栓连接位置与铰接运动间隙均按实际装配逻辑搭建，可直接用于支架结构校核、安装干涉检查以及后续加工出图参考。
