矿用隔爆型嵌入式工业监视显示终端

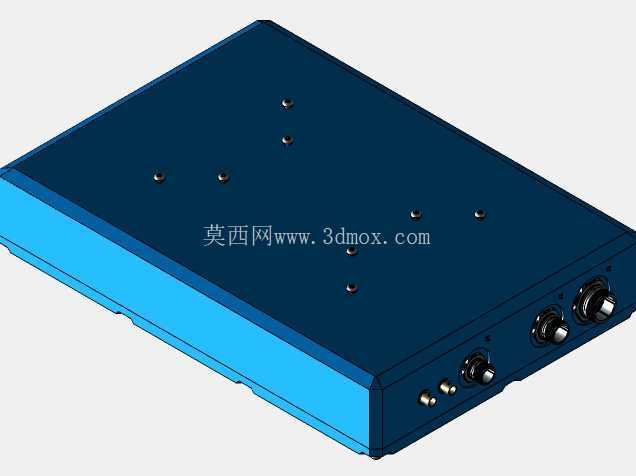

　　该款监视终端主要面向井下、化工防爆区域等存在易燃易爆介质的作业场景设计，作为现场工况可视化交互的核心载体，承担设备运行参数回显、作业面视频画面接入、现场操作指令输入的功能，可直接嵌入防爆电控柜、掘进机操作台、井下集控站的预留安装位，无需额外加装防护外罩即可满足防爆区域的使用要求。整体壳体采用高强度铸钢一体铣削成型，所有拼接面均按照隔爆接合面的参数要求设计，接合面宽度、间隙公差严格匹配对应防爆等级的规范，壳体边缘均匀布置沉头安装孔，安装时可通过螺栓直接与安装基面贴合固定，安装孔位的间距经过统一规划，适配多数矿用集控设备的通用安装开孔尺寸，接线端口全部布置在壳体侧部，采用防爆格兰头密封结构，线缆接入后可实现壳体内部与外部危险环境的完全隔离，避免内部电路打火引燃外部易燃易爆介质。

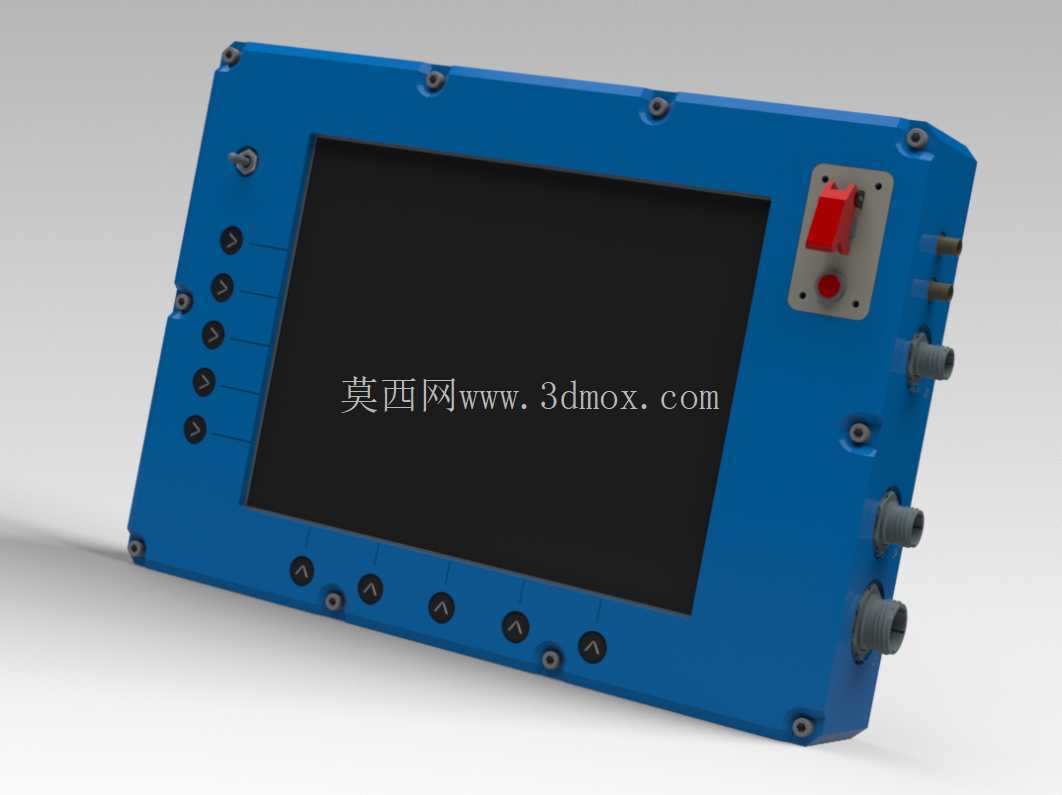

　　正面显示区域采用钢化防爆玻璃覆盖，玻璃与壳体之间设置耐油橡胶密封垫，可抵御现场飞溅的煤渣、切削碎屑冲击，同时满足IP65级别的防尘防水要求，适配高粉尘、有淋水的恶劣作业环境。操作按键采用一体化硅胶按键设计，按键触点做了防尘密封处理，按键行程适中，操作人员佩戴劳保手套也可准确触发操作，侧部设置的红色急停开关带有防误触保护罩，触发后可直接切断关联设备的控制回路，满足现场安全操作的规范要求。

　　设计阶段优先考虑现场安装维护的便捷性，壳体后盖采用快拆式螺栓固定，内部电路板采用模块化安装结构，检修时无需完全拆解壳体即可完成模块更换，显示面板的驱动板预留了多路视频输入接口与通讯接口，可直接对接井下摄像头、PLC控制单元、传感器采集模块，无需额外加装信号转换装置。壳体外部的散热筋结构与内部导热衬垫配合，可将电路板工作产生的热量快速传导至壳体外部，避免密闭壳体内积温过高影响元器件使用寿命，所有外露金属部件均做了防静电喷塑处理，可避免现场静电积聚带来的安全隐患。
