在做小型伺服传动系统的位置反馈选型时,不少工程师会接触到这类透射式光学传感元件,它的核心作用是捕捉转轴的角位移变化,为闭环控制系统提供实时的位置参考信号。这类元件常被用在小型步进电机、微型伺服舵机、精密办公设备传动辊、小型机器人关节的位置反馈环节,相比接触式电位器角度检测方案,它没有机械摩擦损耗,长期运行不会出现触点磨损导致的信号漂移,在需要高频次往复转动的工况下稳定性更突出。

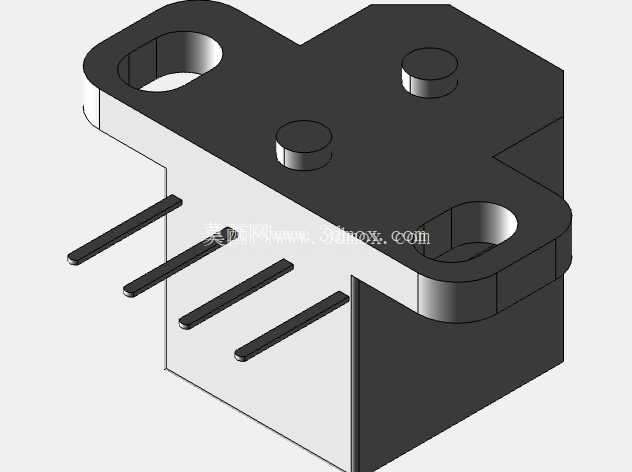

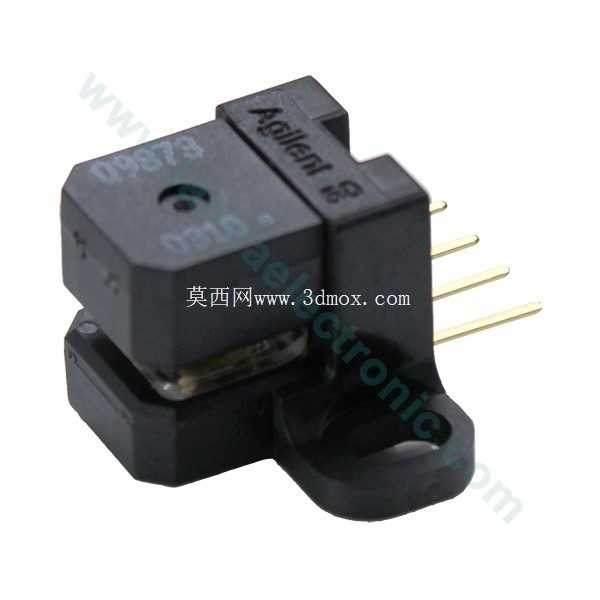

从结构设计来看,这款传感元件采用分体式对射光路布局,壳体为黑色工程塑料注塑成型,表面做了哑光处理,避免环境杂散光进入光路接收区造成信号干扰。元件一侧伸出三根镀金插针,分别对应电源供电、信号输出、接地引脚,插针间距符合标准直插元件的焊盘间距规范,既可以直接焊接在PCB板上做板载安装,也可以通过配套接插件做可拆卸连接,方便后期维护更换。壳体底部延伸出带安装孔的固定耳,安装孔的孔径适配M2规格的紧固螺丝,安装基准面和光路中心的高度差做了严格公差控制,安装时只要保证固定耳贴合安装基准面,就能让光路发射端与接收端的中心和配套码盘的光栅缝中心对齐,不需要额外做复杂的光路校准,能大幅降低产线装配的调试工时。
它的工作逻辑并不复杂:使用时需要在被测转轴上固定配套的光栅码盘,码盘上刻有均匀分布的透明狭缝,传感元件的U型槽刚好跨在码盘边缘,发射端的红外发光二极管发出恒定波长的红外光,当转轴带动码盘转动时,光线会交替穿过狭缝或被码盘的不透光区域遮挡,接收端的光电芯片就会输出对应频率的脉冲信号,后端电路通过对脉冲计数就能换算出转轴的转动角度、转速甚至转动方向。相比霍尔类磁电角度传感器,它的检测分辨率更高,不会受到周边电机、变压器产生的杂散磁场干扰,在强磁工况下的信号可靠性更有优势,但要注意安装时需要做好防尘处理,若粉尘、油污附着在光路窗口上,会遮挡光线导致信号幅值下降,严重时会出现脉冲丢失的问题,所以在多粉尘、油污的工业场景使用时,通常会给传感区域增加透明防尘罩。
从安装边界来看,这款元件的U型槽宽度刚好适配0.8mm厚度的码盘,码盘和槽体内壁的单侧间隙控制在0.3mm左右,既不会因为间隙过小导致码盘转动时蹭到传感元件内壁,也不会因为间隙过大导致光线扩散,影响信号的边沿陡度。元件整体的外形尺寸非常紧凑,长度不到15mm,宽度不到10mm,整体高度也控制在8mm以内,非常适合用在安装空间受限的小型传动机构里,比如桌面级3D打印机的挤出机送料辊位置检测、小型云台的转动角度反馈、办公扫描仪的走纸辊位置检测这类对元件体积有严格限制的场景。
在做三维建模适配的时候,需要重点关注几个关键尺寸的公差:首先是插针的伸出长度和引脚间距,这个尺寸直接影响PCB焊盘的设计,如果尺寸偏差过大,焊接时会出现插针无法插入焊盘或者虚焊的问题;其次是安装孔到光路中心的位置度,这个公差如果超差,会导致光路和码盘缝不对中,出现信号幅值不对称的问题,高速转动时容易丢脉冲;最后是U型槽的开口宽度和深度,这个尺寸决定了适配码盘的最大厚度和插入深度,建模时需要预留足够的装配间隙,避免实际装配时出现干涉。另外,壳体上的品牌标识和型号丝印位置也需要准确还原,方便生产装配时做元件方向识别,避免插反引脚导致元件烧毁。
这类光学传感元件的选型还要注意匹配后端电路的信号处理逻辑,它输出的是模拟电流信号,需要后端搭配比较器电路转换成标准数字脉冲信号,部分集成度高的型号会把信号处理芯片集成在传感元件内部,直接输出方波信号,可以直接连接单片机的IO口,简化外围电路设计。在实际应用中,为了提升检测精度,通常会搭配AB相双路输出的码盘,通过两路信号的相位差判断转动方向,同时可以做四倍频处理,进一步提升角度检测的分辨率,不需要额外增加码盘的刻线密度就能获得更高的检测精度,平衡成本和性能需求。
