EMAS摆臂式可调滚轮限位开关结构

这款摆臂式限位触发元件，在离散制造产线、物流输送系统、自动化专机的位置检测环节应用极广，常作为设备硬限位保护、工位到位触发、行程边界判断的核心检测部件，区别于光电、电感类非接触式传感器，这类机械式触发开关无需额外供电即可完成通断信号输出，抗电磁干扰能力强，在焊接工位、强电柜周边、多粉尘的建材加工场景下可靠性远高于非接触检测元件，不会因为粉尘遮挡、电磁杂波干扰出现误触发问题。

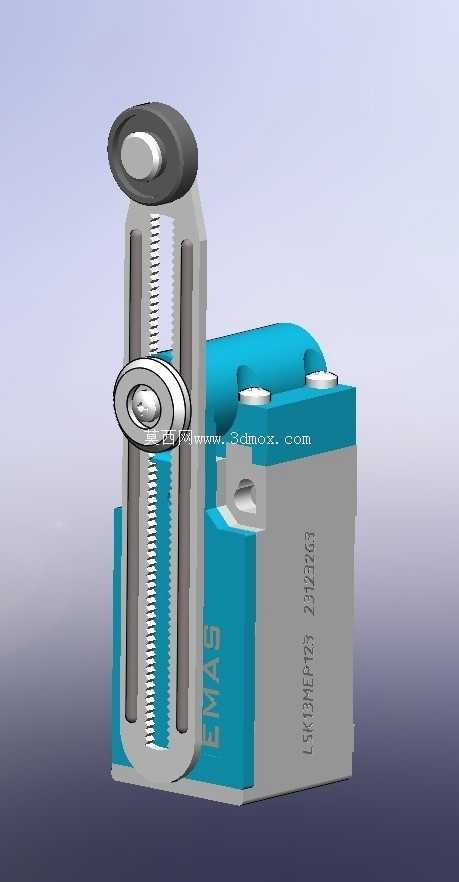

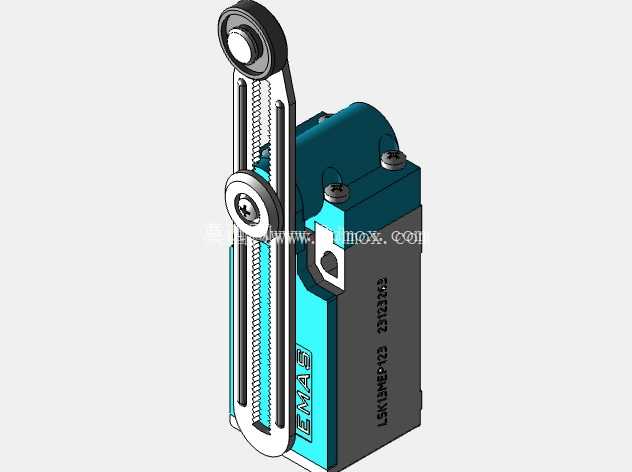

从结构设计来看，主体壳体采用上下分块式布局，下半部分为蓝灰双色的绝缘基座，内部预留触点安装腔与接线端子空间，基座侧面做了加强筋结构，既可以提升壳体抗冲击强度，也能在安装时起到定位导向作用，避免安装螺丝拧入时出现壳体开裂问题。上半部分的触发执行端采用可调式摆臂结构，摆臂上加工有通长的调节齿槽，滚轮触发轮的固定座可以沿着齿槽上下滑动调整位置，调整到位后通过侧面的锁紧螺丝完成固定，这种可调结构可以适配不同的触发高度需求，不需要针对不同安装工位单独定制摆臂长度，大幅降低备件库存种类。摆臂顶端的触发滚轮采用包胶结构，外圈是耐磨工程塑料，内圈嵌有金属衬套与转轴配合，被设备运动部件触碰时滚轮可以自由转动，减少滑动摩擦带来的部件磨损，长期往复触发也不会出现摆臂卡滞、滚轮磨偏的问题。

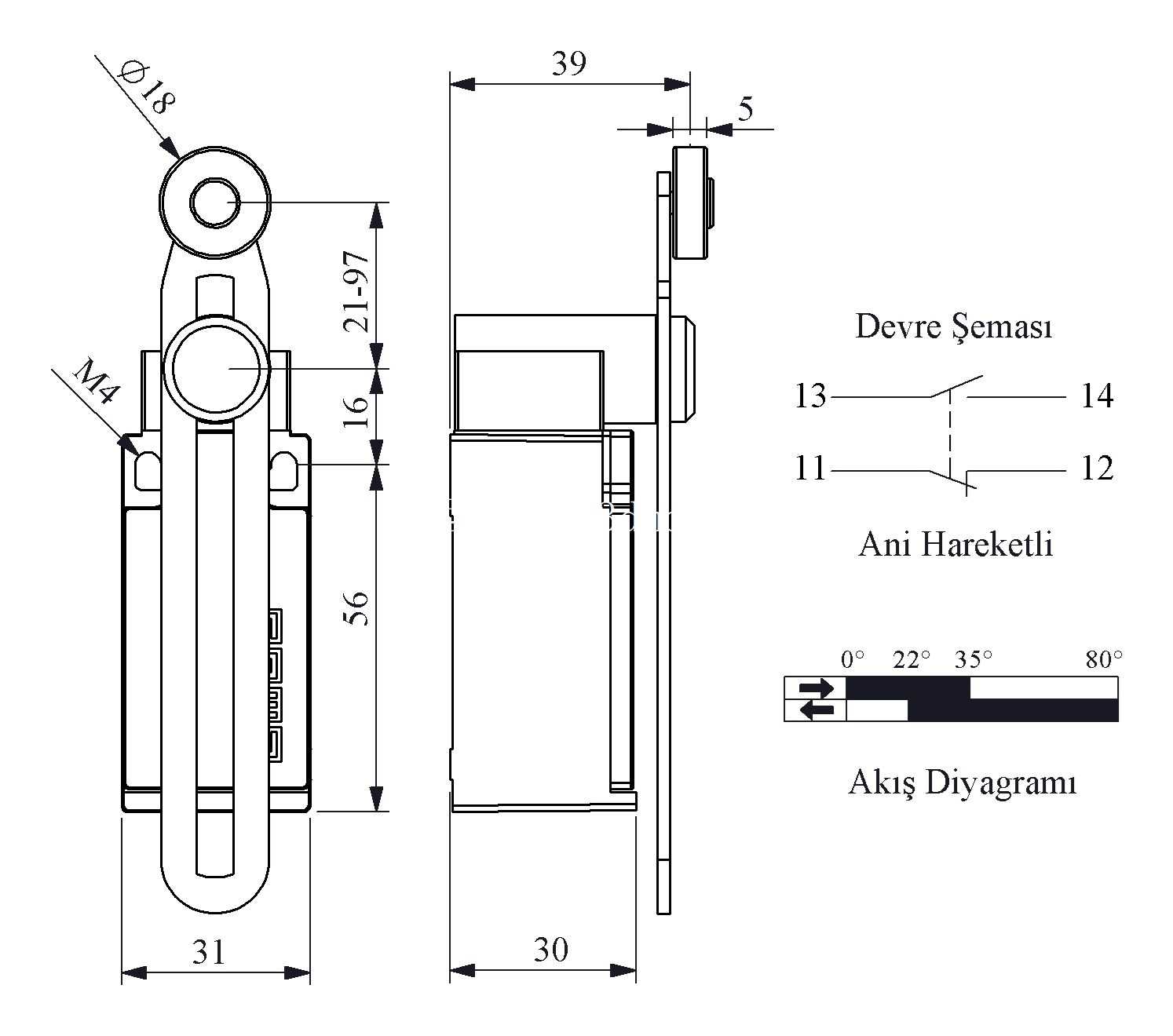

实际选型安装时需要重点关注几个边界参数：首先是安装孔位的中心距，基座底部的两个安装孔采用标准工业开关安装间距，适配市面上多数通用限位开关的安装支架，不需要重新打孔改造支架；其次是摆臂的调节行程范围，齿槽的有效调节长度覆盖18mm的高度区间，触发滚轮的初始位置可以根据运动部件的触发轨迹灵活调整，保证触发时滚轮的接触位置在中心区域，避免偏载导致摆臂转轴受力不均出现断裂。触发动作的行程冗余设计也很关键，这款开关的摆臂触发角度预留了足够的过行程余量，即使运动部件出现少量过冲，也不会直接撞击开关基座造成壳体损坏，内部触点采用速动结构，摆臂触发到设定角度时触点会瞬间完成通断切换，不会因为触发速度慢出现触点拉弧问题，延长电气使用寿命。

建模过程中需要重点还原几个配合细节：摆臂与基座转轴的配合间隙控制在合理范围，既保证摆臂转动灵活无卡滞，也不会因为间隙过大出现触发位置偏差；滚轮与固定轴的配合要保留转动间隙，还原实际使用时滚轮的随动转动特性；基座上的EMAS标识与型号刻字位置要和实物一致，方便后续生成工程图时直接提取标识信息；内部的触点腔虽然不需要做详细的触点结构建模，但要预留出足够的腔体空间，保证结构设计的合理性，不会出现壁厚不均、内部空间不足无法安装触点组件的问题。

在不同应用场景下，这款开关的安装方式也有区别：在输送线工位上使用时，通常搭配L型安装支架固定在输送线侧方，调整摆臂高度让托盘经过时刚好触碰滚轮，触发工位到位信号；在机床设备上使用时，多安装在运动轴的行程两端作为硬限位保护，当轴运动到极限位置触碰摆臂时，直接切断伺服驱动的动力回路，避免轴超程撞坏设备；在起重设备上使用时，可以作为吊钩起升的上限位触发，防止吊钩冲顶引发安全事故。不同场景下只需要调整摆臂的固定位置与触发角度，不需要更换开关本体，适配性极强。

结构设计上还考虑了现场使用的防护需求，基座的合模面做了止口结构，装配后可以阻挡粉尘、切削液从接缝处进入内部，适配多数工业现场的恶劣使用环境，接线端的预留空间足够容纳多股线缆接入，接线端子的固定位置做了防滑槽设计，螺丝压紧线缆时不会出现线缆滑脱的问题。摆臂的复位弹簧内置在基座内部，不会暴露在外部环境中，避免长期接触粉尘、切削液出现弹簧锈蚀、弹力下降导致的复位失效问题，相比外置弹簧的结构，长期使用的稳定性更高。
