西克microscan3工业安全激光扫描器结构设计

这款扫描设备的结构设计完全围绕工业现场的严苛使用需求展开，从安装适配到功能实现都做了针对性的结构考量。先从实际应用场景说起，这类激光扫描设备常被部署在自动化生产线的危险工位周边、AGV小车的行进路径探测端、立体仓库堆垛机的运行边界防护区，还有工业机器人工作站的人员闯入检测区域，承担区域安全防护、障碍物距离检测、路径避障触发的核心作用，是工业现场安全防护体系里的核心感知部件。

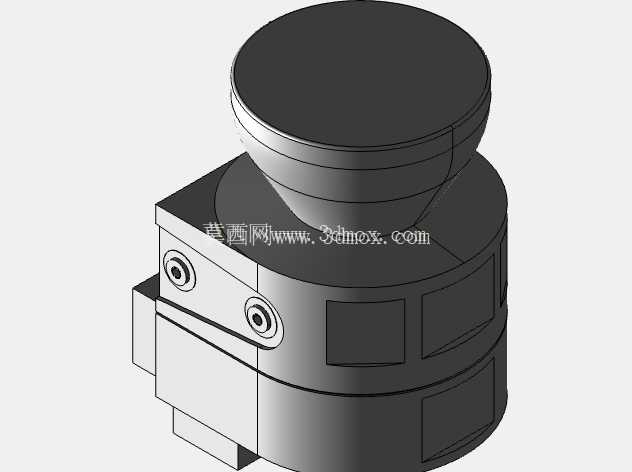

从外形结构来看，设备整体采用分层式堆叠设计，下部为主体安装基座，中部为核心扫描与电路集成舱段，上部为旋转扫描头外罩。下部基座侧面预留了标准电气接插件安装位，可直接适配工业现场常用的M12规格航空插头，接线端做了下沉式结构设计，能避免现场布线时线缆过度弯折导致的接触不良，基座底部预留了多组安装孔位，支持正装、侧装两种安装方式，安装孔的孔距匹配工业铝型材的标准槽距，不需要额外制作过渡转接板就能直接固定在40系列、45系列工业铝型材搭建的设备框架上，安装边界的冗余量控制在±2mm范围内，能兼容现场安装面的小幅平面度误差。中部舱段的外壳采用高强度工程塑料注塑成型，侧面设置了两组状态指示灯安装位，指示灯的透光罩做了内凹处理，避免现场搬运设备、安装调试时被硬物刮花影响状态识别，舱段的拼接缝处做了迷宫式密封结构，可阻挡工业现场的金属碎屑、粉尘进入设备内部，适配多数普通工业车间的防护等级要求。上部的旋转扫描头外罩采用圆弧过渡的碗状造型，一方面能为内部旋转的激光发射接收组件提供足够的转动空间，另一方面圆弧曲面不容易积灰，在有少量粉尘的生产现场能减少日常清洁维护的频次，外罩的透光区域采用均匀壁厚设计，避免激光穿过时产生不必要的折射，影响测距精度。

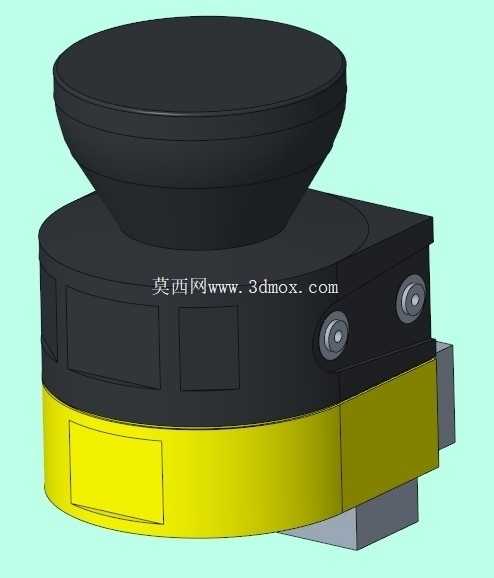

设计思路上，这款设备没有采用多余的装饰性结构，所有外部造型都服务于功能实现：比如下部的黄色警示色环，是工业安全设备的标准识别色，现场操作人员能在较远的距离快速识别出安全防护设备的位置，避免误碰；侧面的固定螺丝采用内六角沉头设计，螺丝安装后不突出外壳表面，既不会在设备搬运过程中勾挂线缆，也能减少螺丝被外力碰撞导致的滑牙、变形问题。设备的整体重心落在下部基座的中心位置，即使是侧装在移动设备上，也不会因为设备运行时的振动导致安装松动，结构的抗振性能适配多数移动工业设备的振动工况。

从功能实现的结构支撑来看，内部的旋转扫描组件通过轴承固定在中部舱段的安装基准面上，旋转轴的同轴度公差控制在0.05mm以内，能保证360度扫描范围内的测距一致性，不会因为轴系晃动出现检测盲区。设备的扫描角度覆盖范围、检测距离参数都通过内部结构的限位做了硬件层面的冗余保护，即使软件参数设置出现偏差，硬件结构也能限制扫描组件的转动范围，避免出现检测失效的问题。在实际选型适配时，结构设计人员可以直接参考这个三维模型的安装孔位、外部轮廓尺寸做安装支架的设计，不需要额外测绘实物，能大幅缩短设备集成的设计周期，尤其是在做AGV小车、移动机器人的避障传感器布置时，可以直接将模型导入装配体，模拟不同安装高度下的扫描覆盖范围，提前排查检测盲区，优化传感器的安装位置。

另外，设备的外部结构没有突出的棱角，所有边角都做了R3以上的圆角处理，一方面能减少设备外壳受到碰撞时的应力集中，避免外壳开裂，另一方面也能防止现场安装调试人员被尖锐边角划伤，符合工业设备的安全设计规范。接插件的安装位置设置在设备的侧后方，布线时线缆可以顺着安装框架的线槽走线，不会突出到设备的扫描范围内，避免线缆本身被误识别为障碍物，触发不必要的设备停机。
