伺服电机配套法兰式轴转接盘

在小型教学机器人、桌面机械臂以及轻量化伺服执行机构的开发过程中，电机输出端与后续连杆、轮毂或执行件之间往往不能直接连接。标准伺服电机的输出轴带有齿形或花键特征，而机器人结构件通常按照统一孔距、统一厚度和统一安装面进行设计，二者在接口形式、紧固方式和对中精度上存在差异。轴适配器正是用于解决这一类接口转换问题的中间零件，它一方面承接电机输出轴的扭矩，另一方面为外部转动件提供稳定、可重复定位的安装基准。

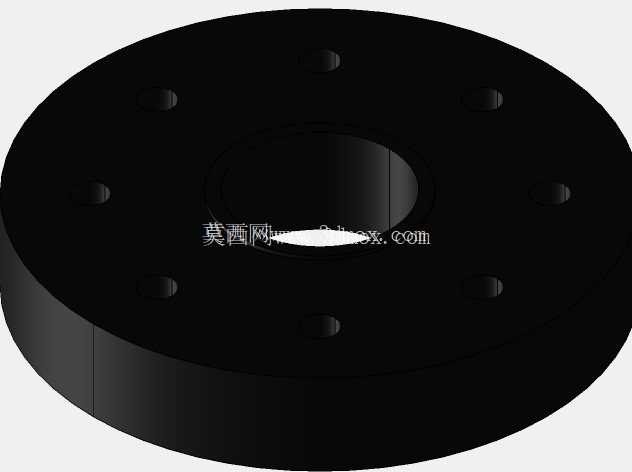

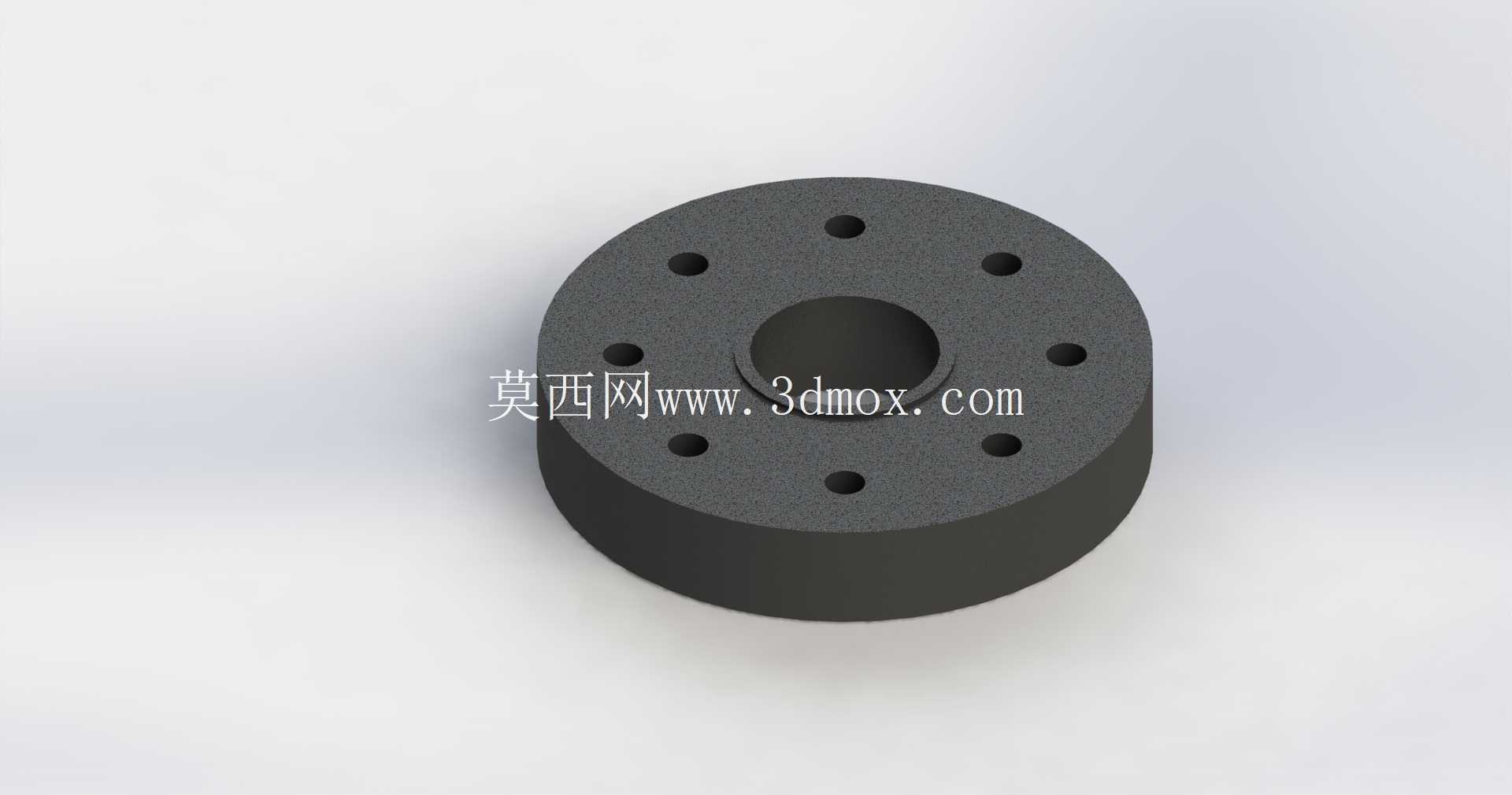

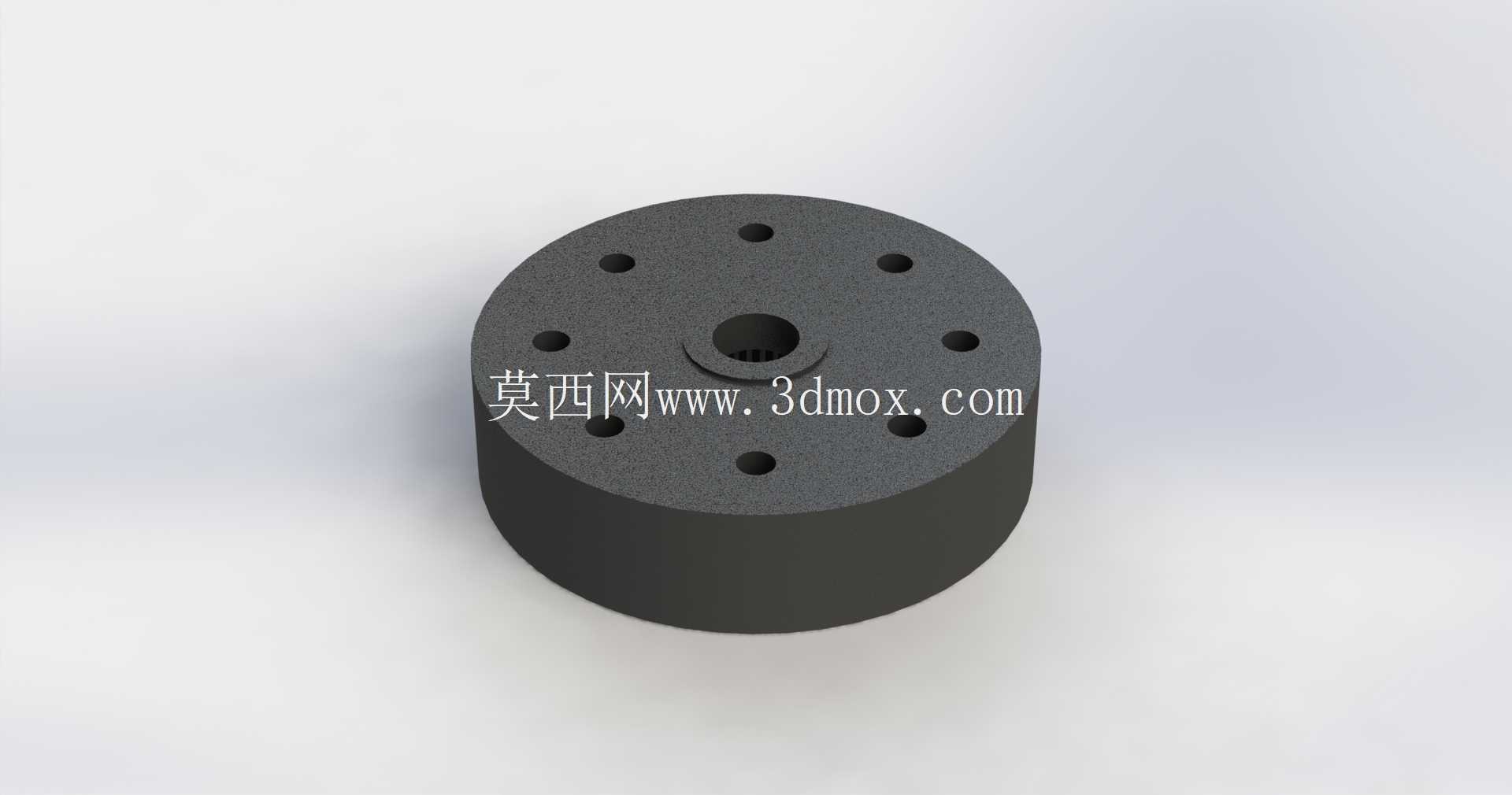

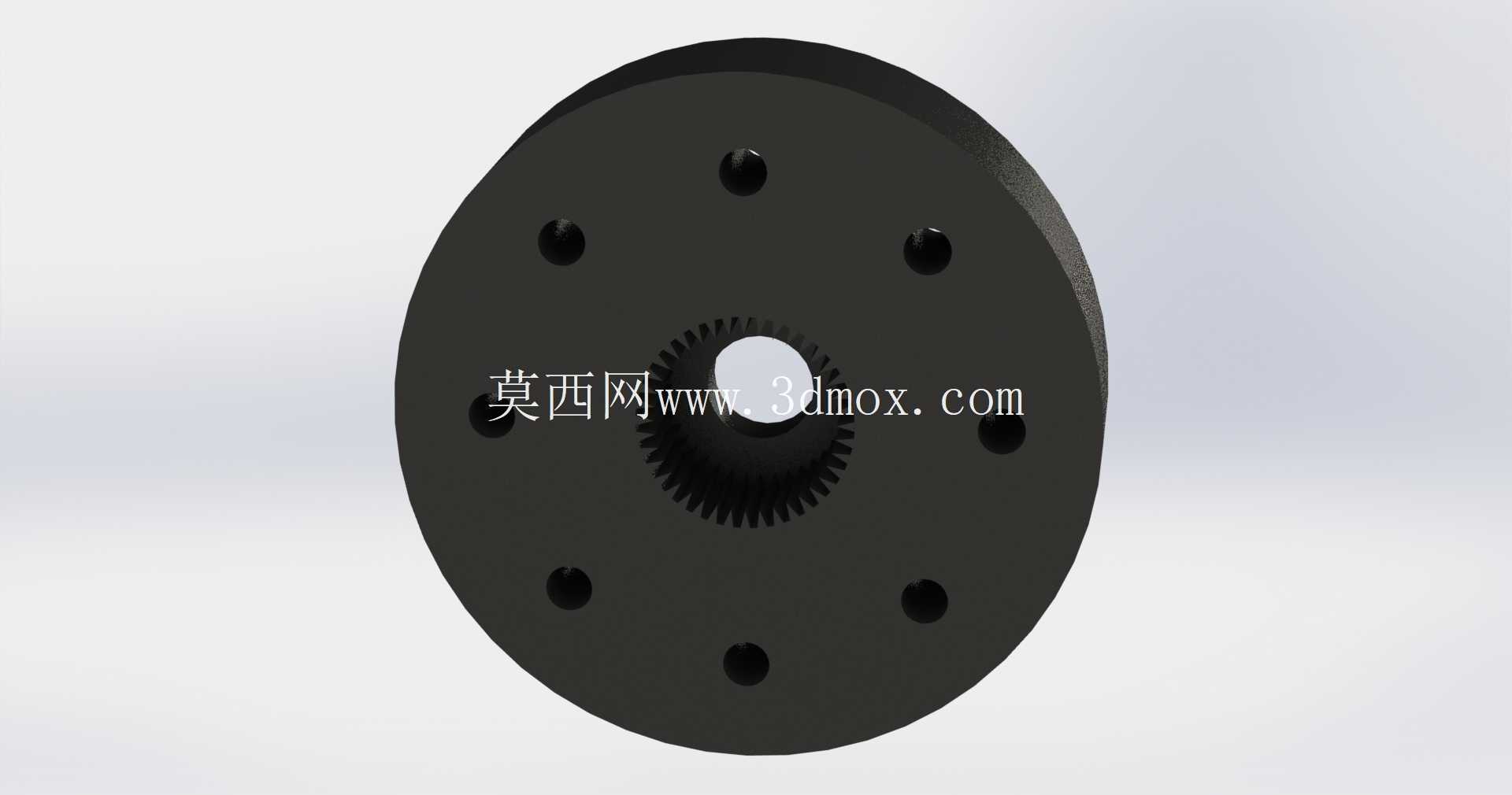

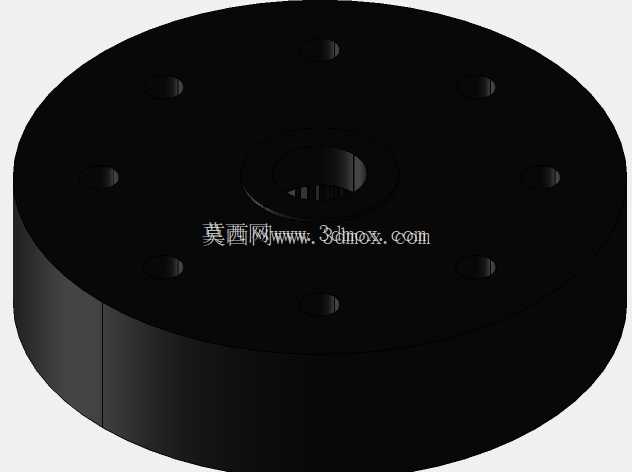

该转接盘整体采用圆盘式布局，主体为扁平圆形结构，适合布置在电机端面与机械臂关节负载之间。圆盘中心设置与伺服输出轴相匹配的轴孔，孔内采用齿形配合结构，使适配器能够随电机轴同步旋转，并在周向上传递扭矩。相比单纯依靠紧定螺钉摩擦传力的方式，齿形或花键配合能够提高扭矩传递的可靠性，减少启停和换向过程中可能出现的打滑、间隙扩大等问题。对于教学机器人和小型关节机构而言，这种结构在频繁正反转、低速承载以及定位动作中更有利于保持运动一致性。

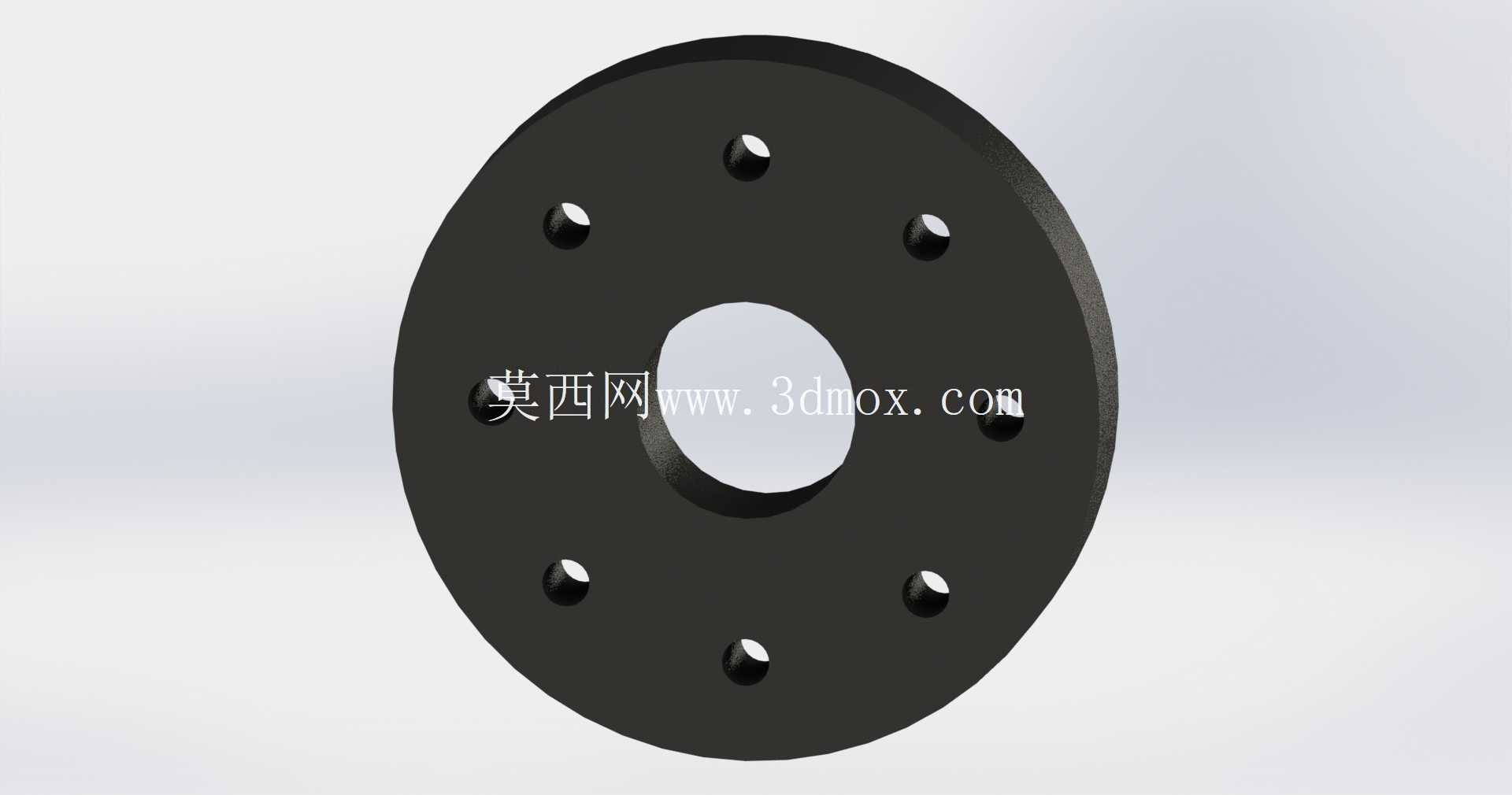

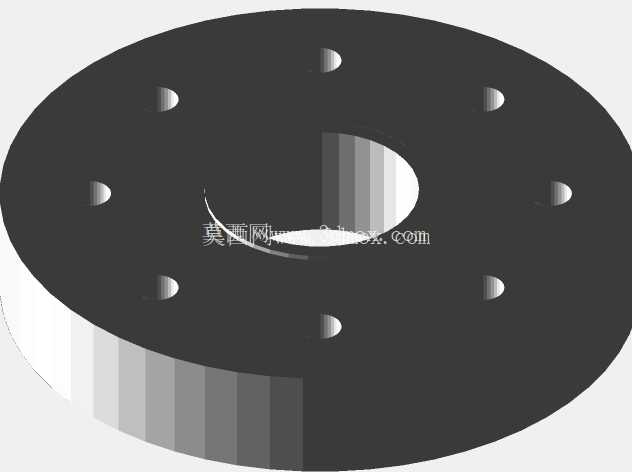

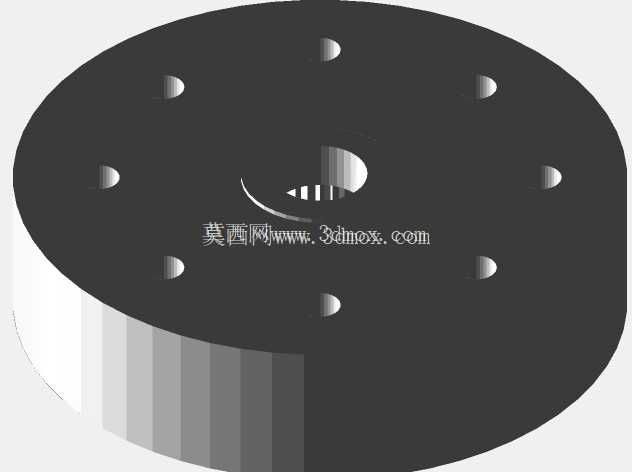

圆盘外周分布有多组安装孔，孔位围绕中心轴线呈圆周排列。这些孔位用于连接外部轮盘、摇臂、连杆法兰或其他执行构件，使负载能够以电机轴线为旋转中心进行安装。多孔均布的设计有明显的工程意义：一是可以通过多个紧固件分散连接载荷，避免单个螺钉承受过大弯矩；二是便于同一适配器适配不同角度的连接件，提高装配调整余量；三是在旋转过程中使质量分布更接近轴对称，降低偏心引起的振动。孔位数量和节圆位置需要与配套结构件严格对应，建模时应将中心轴孔、各安装孔和圆盘外圆建立明确的同心与阵列关系，保证后续出图和加工时孔位角度准确。

从安装边界来看，这类零件的轴向厚度通常较小，主要作用是占据电机轴端与负载之间的过渡空间。设计时不能只关注圆盘直径和孔位，还需要校核电机轴伸入长度、齿形啮合深度、螺钉头沉陷空间以及负载端面贴合面积。若适配器过薄，齿形配合长度不足，扭矩传递时容易产生应力集中；若过厚，则会增加关节轴向尺寸，使机器人臂杆间距变大，甚至影响相邻结构的运动包络。圆盘外径也应结合电机端面尺寸和外部连接件尺寸确定，过大不仅增加转动惯量，还可能与支架、线缆或外壳发生干涉，过小则会限制安装孔节圆，导致螺钉布置空间不足。

在结构设计思路上，该零件强调同轴度、端面贴合和周向固定三个核心要求。中心齿孔是运动传递基准，外圆和端面则构成加工与装配的几何参考。实际建模时，应先确定电机轴线，再以该轴线为基础创建圆盘本体、中心轴孔和圆周孔阵列。安装面需要保持平整，避免因贴合不良造成负载倾斜。对于承受反复载荷的转接件，还应关注孔边到外圆、孔边到中心齿孔之间的壁厚，防止在紧固和传动过程中出现局部薄弱区。

应用场景上，这类适配器常见于教育机器人平台、大学机器人课程项目、小型多关节机械臂、轮式驱动机构以及伺服舵机扩展组件。它不承担复杂的减速功能，却直接影响电机动力向执行端传递的准确性。通过标准化的圆盘接口，设计者可以把不同形式的伺服输出端转换为统一的机械连接界面，从而缩短关节结构开发周期，也便于后期维护时更换电机或负载部件。
