航空航天五轴加工叶轮结构设计

整体式叶轮作为透平机械的核心做功部件，在航空航天涡扇发动机压气机级、小型涡喷动力装置、航天辅助动力系统以及高端工业离心压缩机中承担着能量转换的关键职能。这类零件的工作环境长期处于高转速、高温差、强气动载荷叠加的工况下，轮盘与叶片采用一体化铣削成型，摒弃了传统叶片榫根连接的装配结构，从根源上消除了榫槽配合间隙、连接件松动失效的风险，同时大幅降低了转子整体重量，适配航空装备对推重比、结构可靠性的严苛要求。

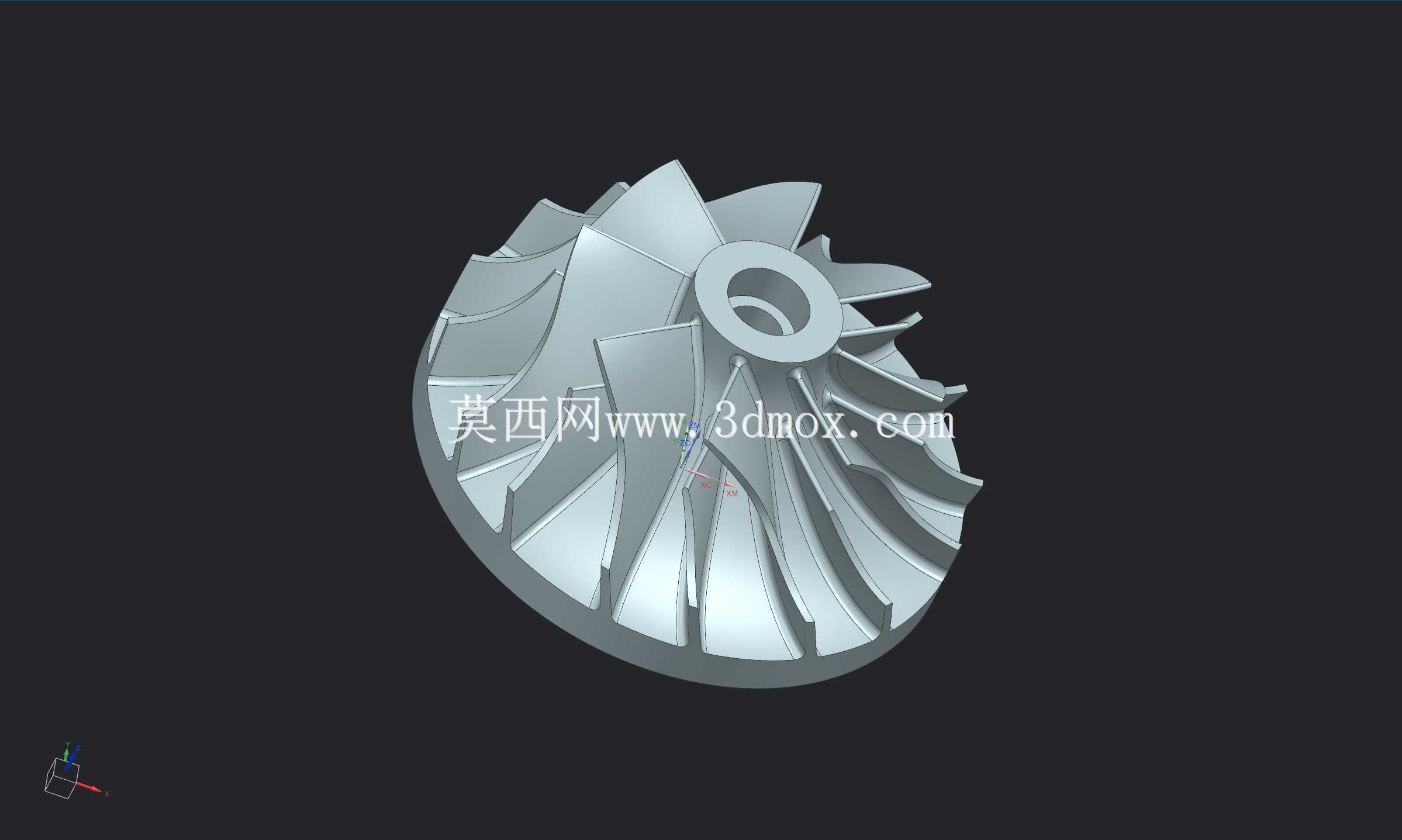

从结构设计逻辑来看，该叶轮采用大扭角空间扭曲叶片布局，叶片型面沿径向从轮盘外缘向中心轮毂处平滑过渡，叶型的弯扭角度经过气动流场反复迭代优化，能够引导气流沿叶道顺畅加速，减少气流分离、二次涡流造成的能量损失。相邻叶片之间形成的流道宽度随半径变化连续收窄，气流在流道内完成动能向压力能的转换，保证压气级的工作效率。叶片与轮盘衔接的根部位置设置了平滑过渡圆角，避免直角结构带来的应力集中，在转子高速旋转产生的巨大离心力作用下，应力可以沿圆角区域均匀分散，大幅降低叶片根部疲劳断裂的概率。叶轮中心设计有带定位台阶的通孔结构，既可以与主轴轴颈形成精准的径向配合，端面台阶也能承担轴向定位作用，保证转子装配后的同轴度，抑制高速运转时的动平衡偏差。

在三维建模阶段，叶片型面无法通过常规拉伸、旋转特征完成构建，需要先依据气动计算给出的若干截面叶型坐标，生成多条空间样条曲线，再通过曲面放样、曲率连续拟合构建出完整的叶片自由曲面，建模过程中需要反复检查曲面的高斯曲率分布，避免出现局部褶皱、曲率突变的问题，否则后续加工出的型面会出现刀痕错乱、气动性能不达标的缺陷。轮盘基体部分采用回转特征构建，外缘与叶片根部做布尔合并，所有相交棱边都按照工艺要求添加过渡圆角，整体模型完成后需要逐一校验流道的最小开敞尺寸，确认五轴机床的刀具可以伸入流道内部完成清根加工，不会出现刀具与相邻叶片发生干涉的区域。

针对五轴数控加工的工艺规划，首先需要完成毛坯选型，通常采用高强度铝合金或钛合金锻件作为坯料，锻件内部金属流线连续，能承受高转速下的离心载荷。加工工序分为粗加工、半精加工、叶片精加工、流道精加工和根部清根几个阶段：粗加工采用大去除量的层切方式快速挖除叶间多余余量，预留均匀的半精加工余量；半精加工通过五轴联动让刀具随叶片型面调整姿态，均匀去除粗加工留下的不规则余量，为精加工提供稳定的切削条件；叶片精加工时采用球头刀随曲面曲率变化连续调整刀轴矢量，让刀具切削刃贴合叶型表面，一刀走完整个叶片型面，保证表面粗糙度和型面精度；流道加工时需要严格控制刀轴摆动角度，避免刀杆触碰相邻叶片，狭小的流道区域会选用锥度球头刀提升刀具刚性，减少切削颤振。最后叶片根部的小圆角区域需要采用更小直径的刀具完成清根，保证圆角尺寸与设计模型完全一致。

从安装边界维度考量，叶轮中心孔的配合公差、端面的垂直度都有严格要求，装配后叶轮的径向跳动需要控制在极小范围内，整机做动平衡测试时会在轮盘端面预留的去重区域去除微量材料，保证转子在额定最高转速下运行平稳，振动值处于设计允许区间。这类整体叶轮的结构设计与五轴加工方案，也为同类透平转子零件的开发提供了成熟的参考路径。
