HC-SR04超声波测距传感器结构设计

在做小型移动机器人避障结构设计、智能仓储料位检测装置开发、教学类嵌入式实验平台搭建时，HC-SR04这类超声波测距模块是选型清单里出现频率极高的元件，很多刚接触机电一体化设计的工程师，第一次做非接触测距方案时，都会先拿这个模块做原理验证，再逐步优化适配到具体设备结构里。

从实际使用场景来看，这个模块的适配范围比很多人想象的更广：桌面级小型AGV的前端避障阵列里，它可以和红外对管搭配做近距离冗余检测，弥补红外传感器在深色吸光表面检测失效的问题；开源智能小车的循迹避障套件里，它是核心测距部件，不需要复杂的光学校准，只需要预留出声波发射和接收的无遮挡空间就能正常工作；甚至在一些非工业场景，比如自动洗手液机的液位检测、学生做的智能导盲杖原型里，都能看到这个模块的应用，核心原因就是它的结构足够简单，安装容错率高，不需要做复杂的结构防护就能满足常规场景的使用需求。

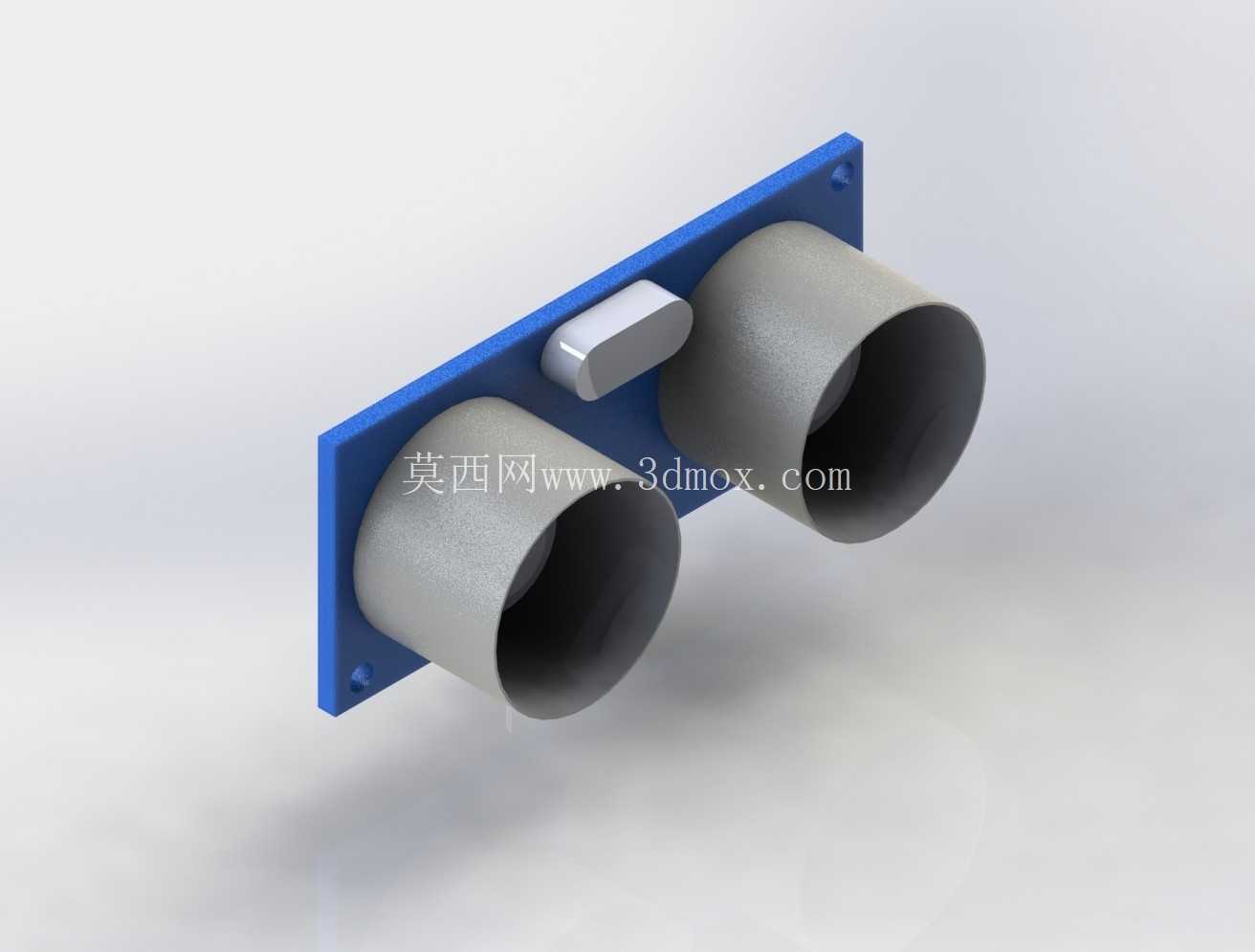

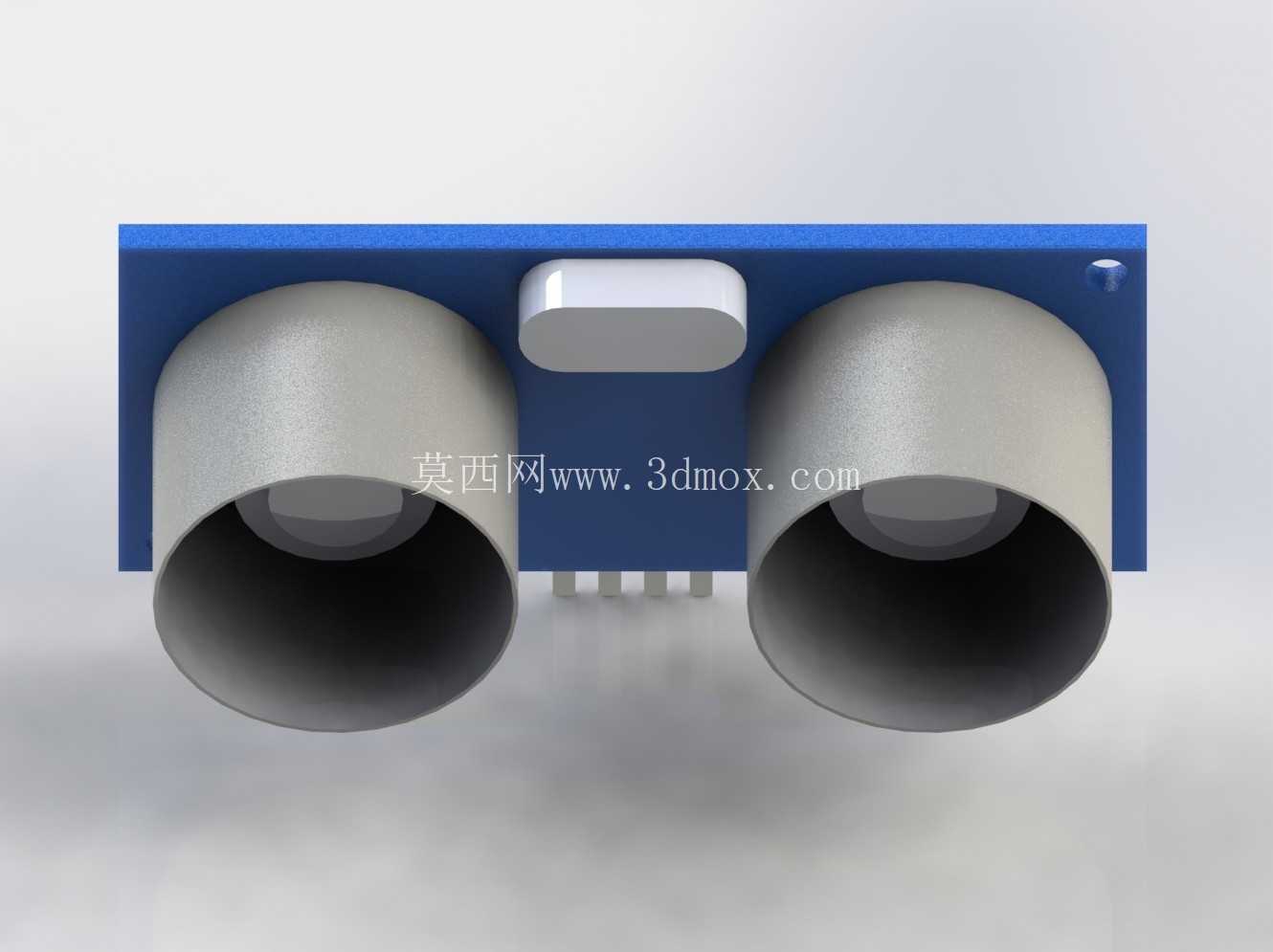

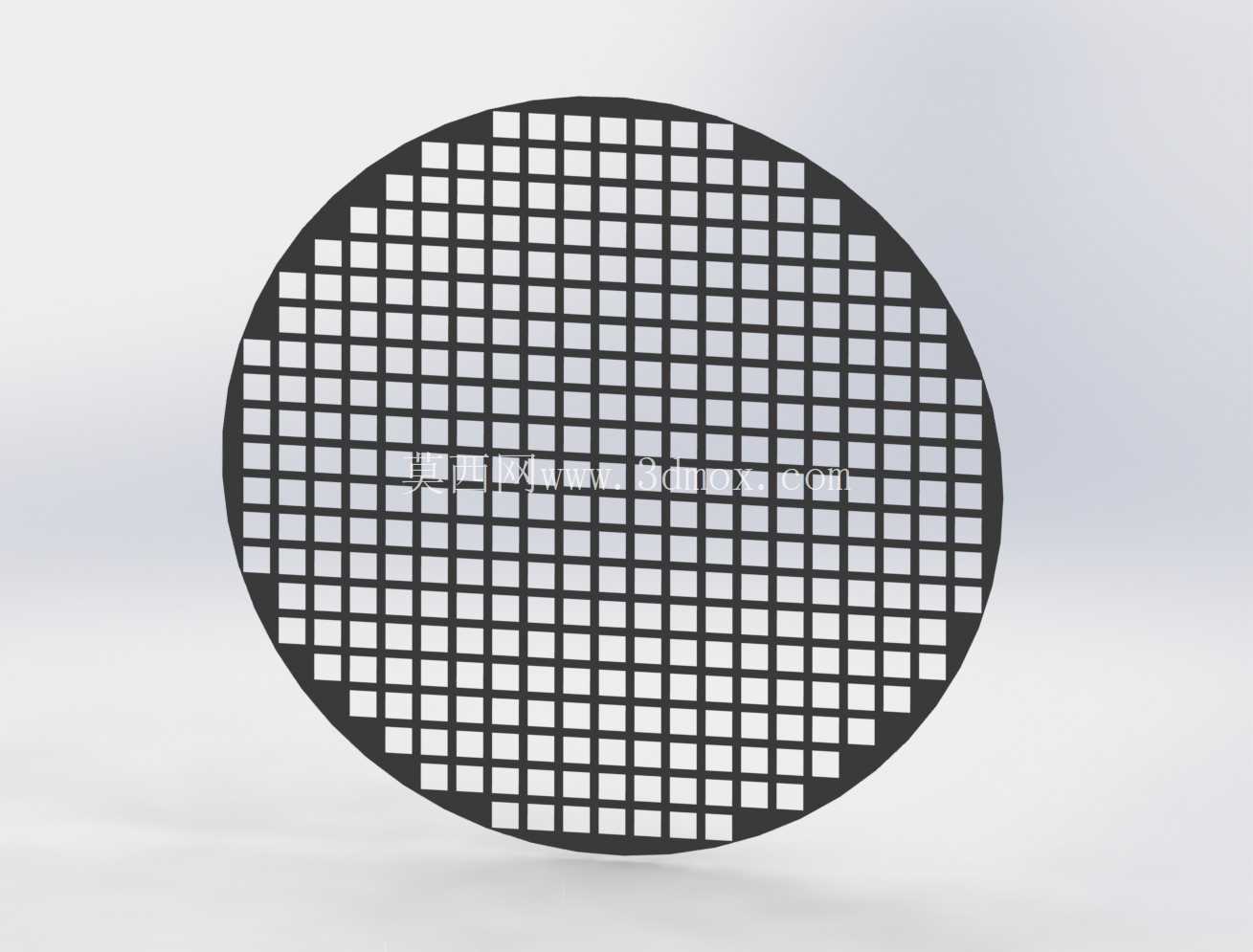

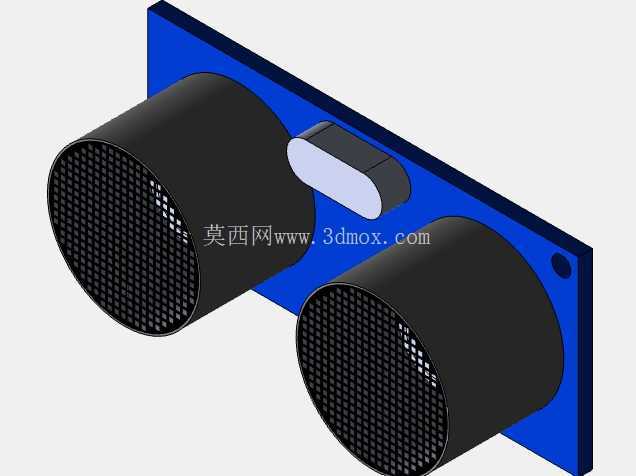

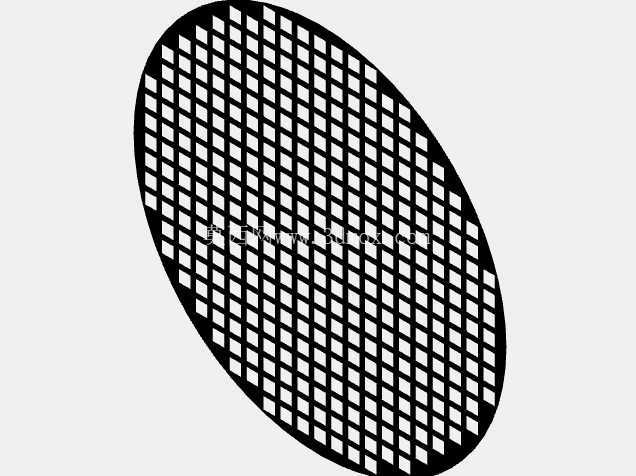

从结构设计本身来看，这个模块的整体布局非常规整，PCB基板采用标准的蓝油阻焊工艺，两个核心的声学换能器平行布置在基板前端，分别承担超声波发射和回波接收的功能，两个换能器的中心距经过校准，刚好匹配2cm到4m测距量程下的最佳声路夹角，既不会因为间距过小导致近距盲区过大，也不会因为间距过大增加模块整体的安装宽度。换能器外侧采用银色金属网罩封装，既可以保护内部的压电陶瓷振片不受外力磕碰，也不会对40kHz的超声波传输造成明显衰减，网罩和PCB基板的衔接处做了点胶固定，常规的装配振动不会导致换能器移位偏移声轴。两个换能器中间的位置预留了贴片元件的焊接空间，上面覆盖的哑光黑屏蔽罩一方面可以隔绝驱动电路的电磁干扰，避免回波信号出现杂波，另一方面也可以在视觉上区分两个换能器的功能分区，装配时不会出现方向装反的问题。

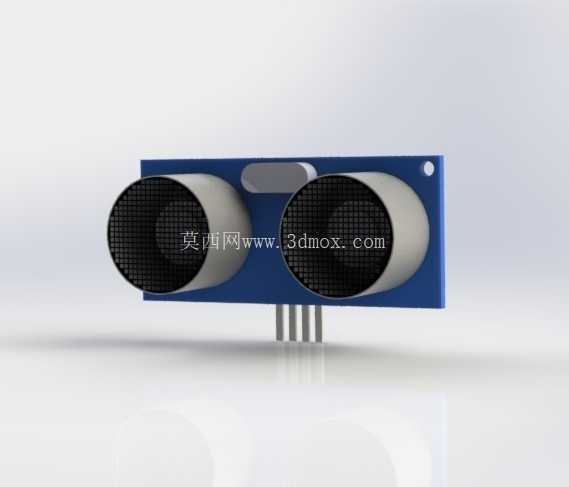

模块的电气接口布置在PCB尾端，采用标准的2.54mm间距排针，一共四个引脚，分别对应电源、地、触发信号输入、回波信号输出，排针的焊接位置和基板边缘齐平，安装时既可以直接插在面包板上做原型验证，也可以通过弯排针转接贴装在设备壳体的内壁，不需要额外做接口的结构避让。PCB右上角预留了一个3mm直径的固定安装孔，这个孔位的位置经过计算，刚好在模块的重心线上，单孔配合尼龙螺柱固定就可以避免模块在设备振动时出现角度偏移，当然如果是对安装稳定性要求更高的场景，也可以在两个换能器下方的基板空白处贴双面泡棉胶辅助固定，不会影响声波的正常发射接收。

做结构设计时需要特别注意安装边界的预留：模块整体宽度在45mm左右，高度（从排针底部到换能器顶端）大概20mm，安装时换能器的正面不能有任何遮挡，包括透明的亚克力板材也不行，因为亚克力材质会反射超声波，导致测距数据出现恒定误差；模块的安装角度要尽量让两个换能器的中心轴线垂直于被测平面，倾斜角度超过15度时，回波会反射到其他方向，导致接收端无法捕捉到有效信号，出现测距丢数的问题。如果是用在户外或者多粉尘的场景，还可以在换能器正面加一层薄的防尘海绵，海绵的厚度不能超过1mm，密度要选低透声率的型号，不然会大幅压缩有效测距量程。

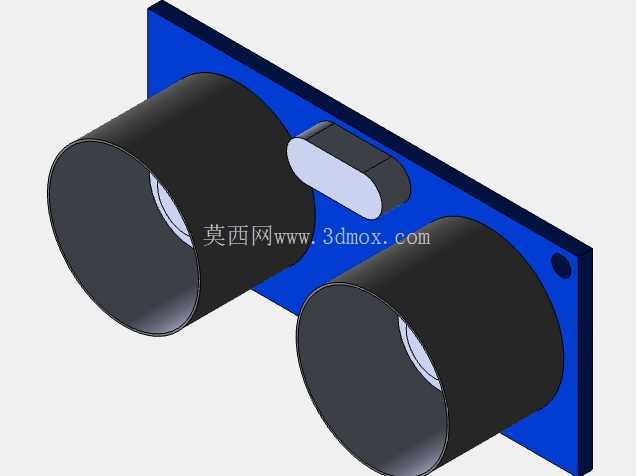

很多工程师在建模时容易忽略的细节是换能器的突出高度，两个圆柱形换能器会高出PCB基板大概12mm，如果把模块直接贴装在壳体内壁，要在壳体对应位置开足够大的透声孔，孔的直径不能小于换能器的外径，孔边缘和换能器之间要留至少1mm的间隙，避免装配时壳体挤压换能器导致振片变形，影响测距精度。另外模块的工作电压是5V，建模时不需要考虑高压绝缘的安全距离，只要和周边的功率驱动元件留2mm以上的间隙，避免功率元件的热量传导到换能器上，因为压电陶瓷片的谐振频率会随温度变化，长期高温环境下工作会出现测距零点漂移的问题。

从建模还原的角度来说，这个模块的结构特征非常规整，没有复杂的曲面，所有的安装孔位、排针间距、换能器尺寸都是行业通用的标准尺寸，建模时只需要把各个特征的相对位置校准准确，就可以直接用到装配体里做干涉检查，不需要反复调整尺寸。比如在做智能小车的车头结构设计时，把这个模型导入装配体后，就可以直接预留出对应的安装槽和透声孔位置，提前排查换能器是否会被车头的装饰件遮挡，排针位置是否和主板的接口对齐，减少后期打样时出现结构干涉的概率。

实际做设备调试的时候会发现，这个模块的测距精度在10cm到2m的区间内是最稳定的，误差可以控制在3mm以内，对应到结构设计上，就不需要在这个量程区间内做额外的安装角度补偿，只要把模块固定牢靠，就能拿到稳定的测距数据。如果是要检测10cm以内的物体，就需要把模块稍微倾斜一个小角度，避免发射的超声波直接通过基板绕射到接收端，导致近距盲区变大。这些实际使用中的特性，在建模时虽然不需要直接体现，但准确还原模块的外形尺寸和安装位置，是后续做结构优化、调试安装角度的基础，毕竟三维模型的核心作用就是在设计阶段提前验证装配可行性，减少实物调试时的反复修改成本。
