低速直出轴永磁直流减速动力单元

项目分类:电动机 发布时间:2026-01-12 ID:1122589
  • 低速直出轴永磁直流减速动力单元

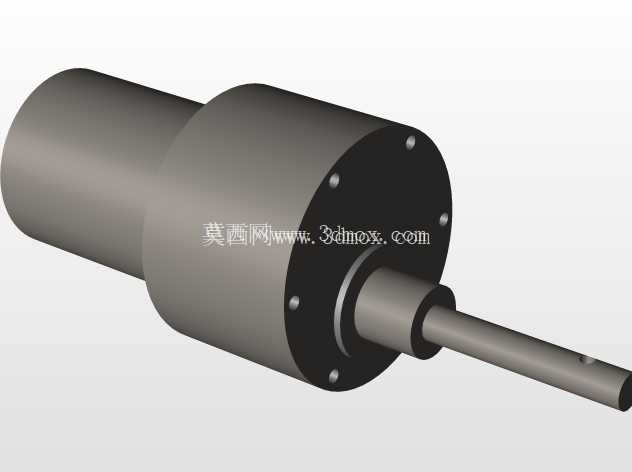

这套动力单元的三维结构围绕低速大扭矩直驱场景搭建,输出端做了加长光轴设计,轴身预留径向销孔,现场装配时既可以通过联轴器对接负载主轴,也能直接穿入同步带轮、小型输送辊或者摆杆机构,靠销钉锁死周向位置,省去额外做轴转接的加工量。整机采用同轴阶梯圆柱布局,从输出侧往后依次是伸出轴段、前端定位轴肩、大直径减速腔体、后端电机筒体,所有回转体保持同一轴心,安装时只要找正两端外圆的同轴度,就能避免运行中出现轴系挠曲、密封偏磨的问题。

从实际选型落地的角度看,200转每分的额定输出转速刚好覆盖很多低速执行机构的需求区间:在小型通讯设备的自动翻盖测试工装上,它可以带动摆臂以恒定角速度反复开合,不需要额外加装高速电机配套的大减速比外挂齿轮箱;在桌面级小型物料推送工位,直出轴可以直接连接偏心轮,把旋转运动转化为直线往复推送,整机径向尺寸紧凑,能塞进设备侧壁的狭小安装腔,不会挤占执行端的作业空间;在小型实验台的旋转载物工位,加长轴可以直接穿过台板预留孔,上端固定载物托盘,筒体藏在台板下方,外露部分只有光轴,外围做防尘护罩也十分方便。

结构设计上,前端法兰端面均匀布置了多颗紧固螺钉,把减速腔端盖和主筒体牢牢锁合,装配时端盖止口和筒体内孔做小间隙配合,保证内部减速级的回转中心和电机轴、输出轴三者同轴,端盖和输出轴之间预留了密封件安装槽位,长期在多粉尘的车间工位运行时,可以阻挡细屑进入减速啮合区,避免磨粒磨损加剧。后端电机筒体直径小于前端减速腔体,形成的阶梯轴肩面可以作为整机轴向安装的定位基准,现场做安装支架时,只要在支架立板上开出和后端筒体匹配的半圆抱箍槽,再贴合前端大直径筒体的后端面做轴向挡边,就能完全限制整机的轴向窜动,抱箍锁紧后不需要额外打定位销,拆装维护时松开抱箍即可沿轴向抽出整机,更换效率很高。

建模过程中所有回转特征都按实际车削加工逻辑搭建,各段轴径的过渡位置都做了退刀槽与圆角处理,没有出现尖锐直角的应力集中结构;输出轴的销孔位置距离轴端留出足够的锁紧余量,装拆销钉时不会和轴端固定螺母发生干涉。整机没有外露的突兀接线结构,供电引线可以从后端筒体的尾面中心引出,顺着安装支架的走线槽排布,避免运动过程中引线被旋转部件剐蹭。针对不同安装姿态,卧式布置时可以靠下方的托板承接筒体重量,立式布置时前端法兰端面可以直接锁在设备安装板上,输出轴向下伸出带动搅拌或者旋转工位,两种安装方式下轴系的受力都经过对称布局平衡,径向载荷可以均匀分散到两端的支撑位,不会出现单侧轴承偏载的情况。

在功能匹配上,直流供电的特性让这套动力单元很方便配套调速模块,根据工位实际需要微调输出转速,扭矩输出特性偏硬,低速运行时转速波动小,带动惯量不大的负载不会出现明显卡顿,内部减速级把原电机的高转速降到目标输出区间,同时放大输出扭矩,不需要用户自行匹配减速机构,拿到完整动力单元即可直接集成到设备里,缩短非标设备的设计装配周期。
