微型带减速步进电机结构设计

项目分类:电动机 发布时间:2026-01-12 ID:1122509
  • 微型带减速步进电机结构设计
  • 微型带减速步进电机结构设计
  • 微型带减速步进电机结构设计
  • 微型带减速步进电机结构设计
  • 微型带减速步进电机结构设计
  • 微型带减速步进电机结构设计
  • 微型带减速步进电机结构设计
  • 微型带减速步进电机结构设计

这款带减速机构的微型步进驱动单元,在小型精密传动场景中有着极高的适配性,常见于便携检测设备的调焦机构、小型通讯终端的角度调节模块、桌面级自动化执行端的位移驱动等对安装空间、控制精度有双重要求的工况中。不同于常规开环步进电机直驱的方案,集成减速箱的设计能够在不提升电机本体尺寸的前提下,放大输出扭矩,匹配低转速大扭矩的负载需求,避免直驱方案中为了凑扭矩被迫选用大规格电机带来的空间浪费问题。

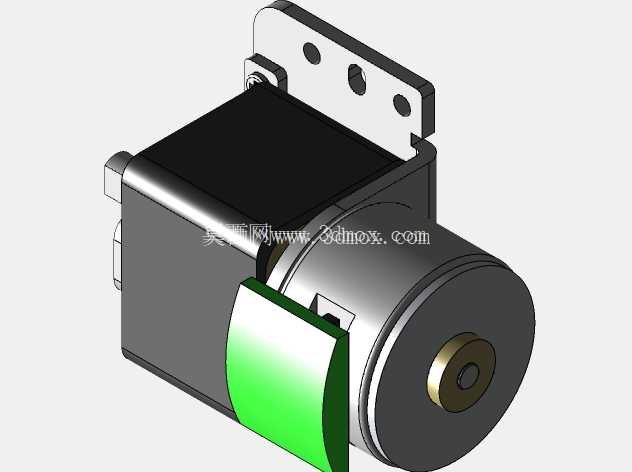

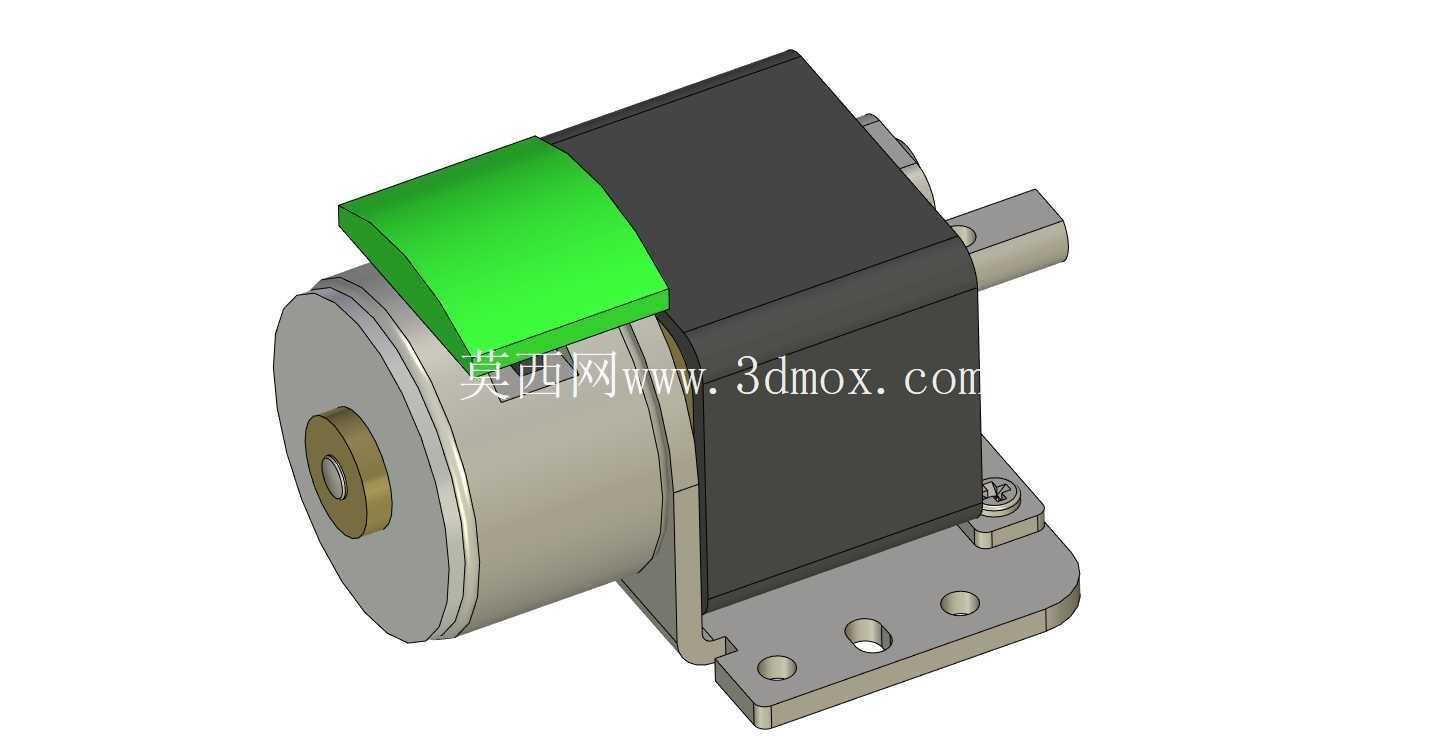

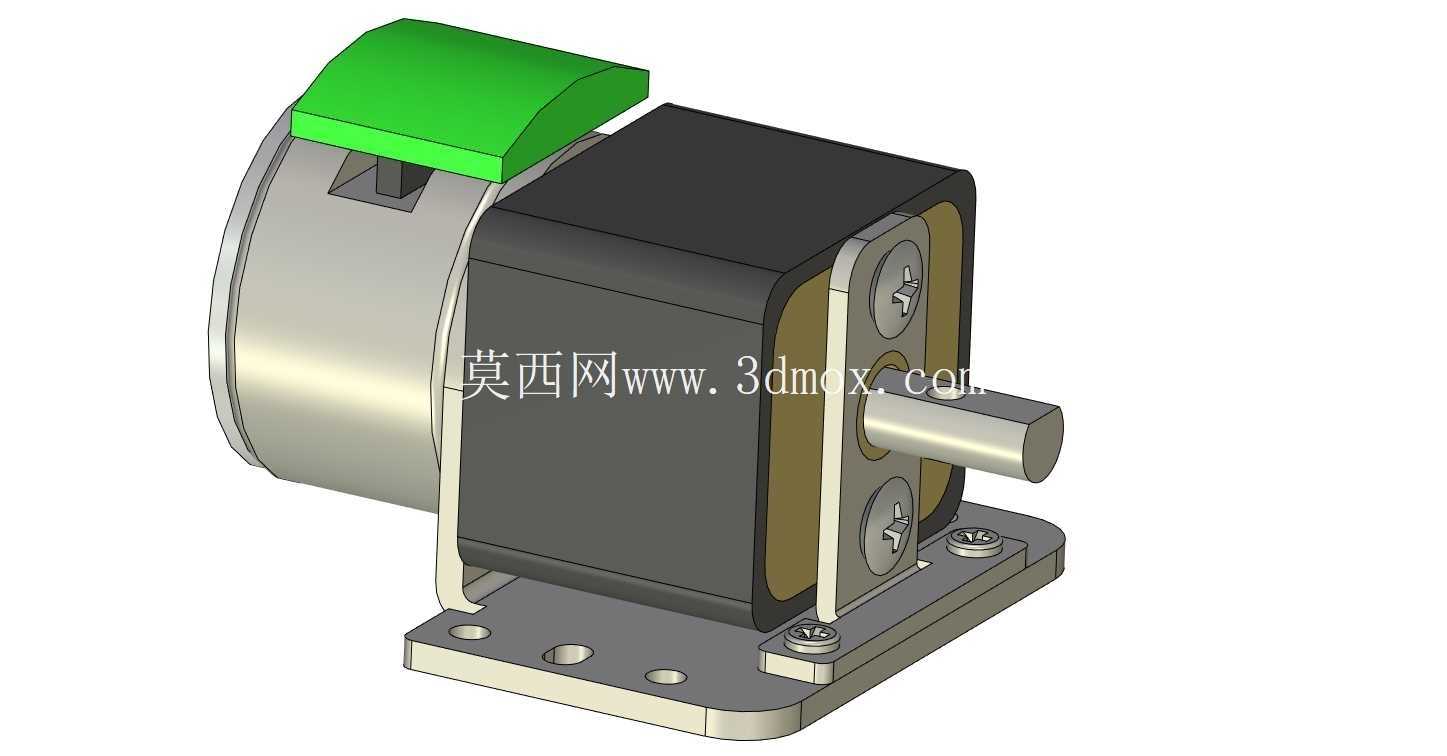

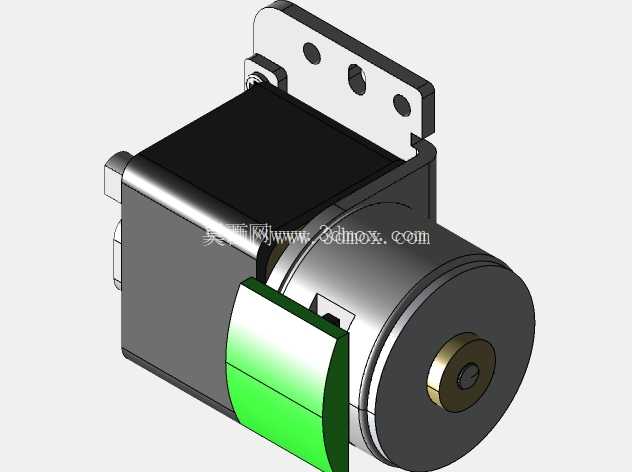

从结构设计逻辑来看,电机本体与减速箱采用同轴嵌套的布局,输出轴端做了扁位结构设计,能够直接与带D型孔的传动轮、摆臂类负载配合,省去额外的键连接加工成本,也能避免小扭矩传动场景下的轴孔打滑问题。机身尾部的绿色端盖是出线端的防护结构,既可以对内部绕组的引出线做固定约束,防止装配或使用过程中线材拉扯导致的焊点脱落,也能形成一定的防尘防护,适配多尘的工业装配车间环境。底部的L型安装支架采用沉头孔设计,安装时螺丝头不会突出支架平面,能够保证电机安装面与设备基板完全贴合,不会出现安装倾斜导致的输出轴不同心问题;支架上的安装孔做了长圆与圆孔搭配的布局,既可以通过圆孔做精准定位,也能通过长圆孔微调安装位置,补偿加工过程中基板孔位的位置度误差,降低装配调试的难度。

实际选型应用时,需要重点关注几个安装边界参数:电机本体的圆柱段直径是核心的径向安装边界,在做设备腔体布局时,需要预留至少0.5mm的径向间隙,避免装配时与周边结构件发生干涉;输出轴的伸出长度决定了负载的安装厚度,搭配负载时不能超出轴伸长度,否则会导致轴端承受额外的弯矩,长期运行会加速轴承磨损,甚至出现输出轴弯曲变形的问题。减速箱部分的方形外壳在布局时要注意周边预留接线空间,尤其是侧面的固定螺丝位置,要预留装配工具的操作空间,避免后期维护时无法拆卸检修。

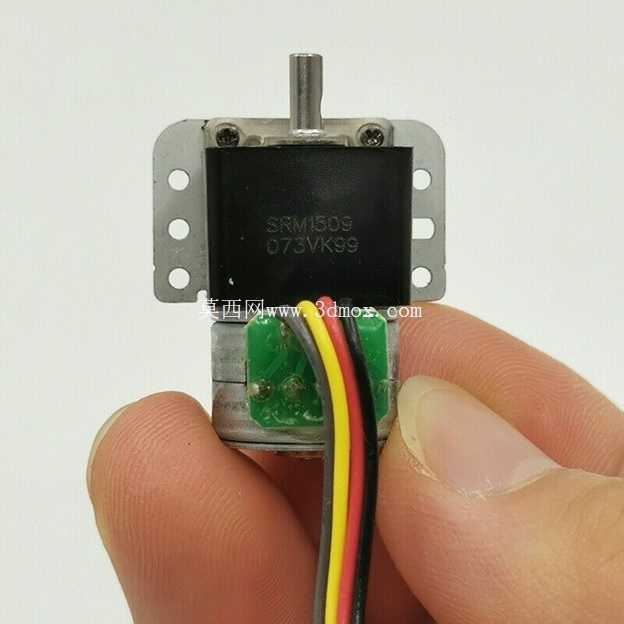

从功能特性来看,这款两相四线的步进电机步距角经过减速箱换算后,输出端的单步角度更小,能够实现更精细的角度调节,在小型阀门开度控制、光学镜头焦距微调这类需要微步驱动的场景中,不需要额外搭配高细分驱动器就能实现足够的调节精度,降低整套驱动方案的硬件成本。绕组的参数匹配常规的低压驱动方案,直接适配通用的小型步进驱动板,不需要做额外的参数调试,即插即用的特性能够缩短小型设备的开发周期。机身整体重量控制在极低的水平,对于手持类、便携类设备来说,不会额外增加过多的负载重量,符合便携设备的轻量化设计需求。

设计建模过程中,对减速箱内部的齿轮传动间隙做了装配公差的预留,既保证齿轮传动不会出现卡滞,也将回程间隙控制在合理范围内,避免正反转切换时出现过大的空程误差,影响最终的定位精度。机身的所有棱角都做了小倒角处理,一方面是避免加工过程中的锐边割伤装配人员,另一方面也能减少装配时与周边线材的刮擦,保护线材绝缘层不被破坏。出线端的结构做了线材防弯设计,在线材根部预留了弯曲缓冲区,避免线材反复弯折导致的铜芯断裂问题,提升长期使用的可靠性。
