750W带内置编码器交流伺服电机

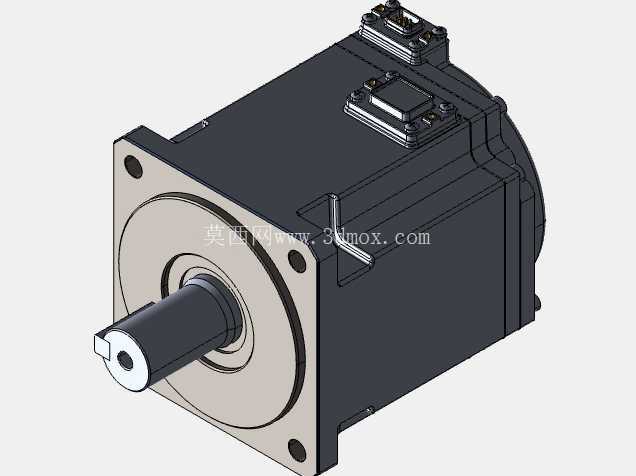

这款750W交流伺服电机的三维结构，围绕中小功率自动化设备的实际安装与传动需求展开，前端采用方形法兰安装面，输出轴为带键槽的圆柱轴伸，轴端预留中心孔，便于联轴器、同步带轮或精密减速器的定心装配。法兰面上的四个安装孔呈矩形分布，孔位与止口同轴，保证电机与负载壳体对接时的同轴度，减少高速运转下的径向跳动。

在数控进给、包装牵引、机械手关节以及小型输送定位等场景中，伺服电机需要频繁启停、正反转和精准调速，因此后端集成了内置编码器。编码器位于电机尾部的独立腔体内，通过连接器对外反馈转子位置与转速，形成闭环控制。模型对尾部编码器盒、接线插头及顶部动力/信号接插件都做了实体表达，接插件位置和朝向直接影响现场走线与折弯半径，布线时需留出插头插拔空间，避免与防护罩或相邻机构干涉。

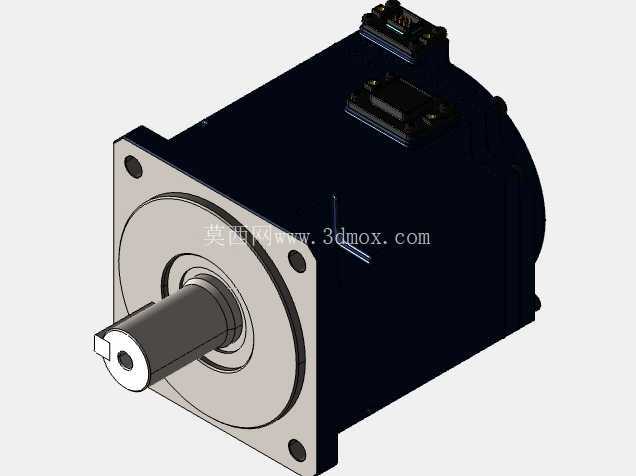

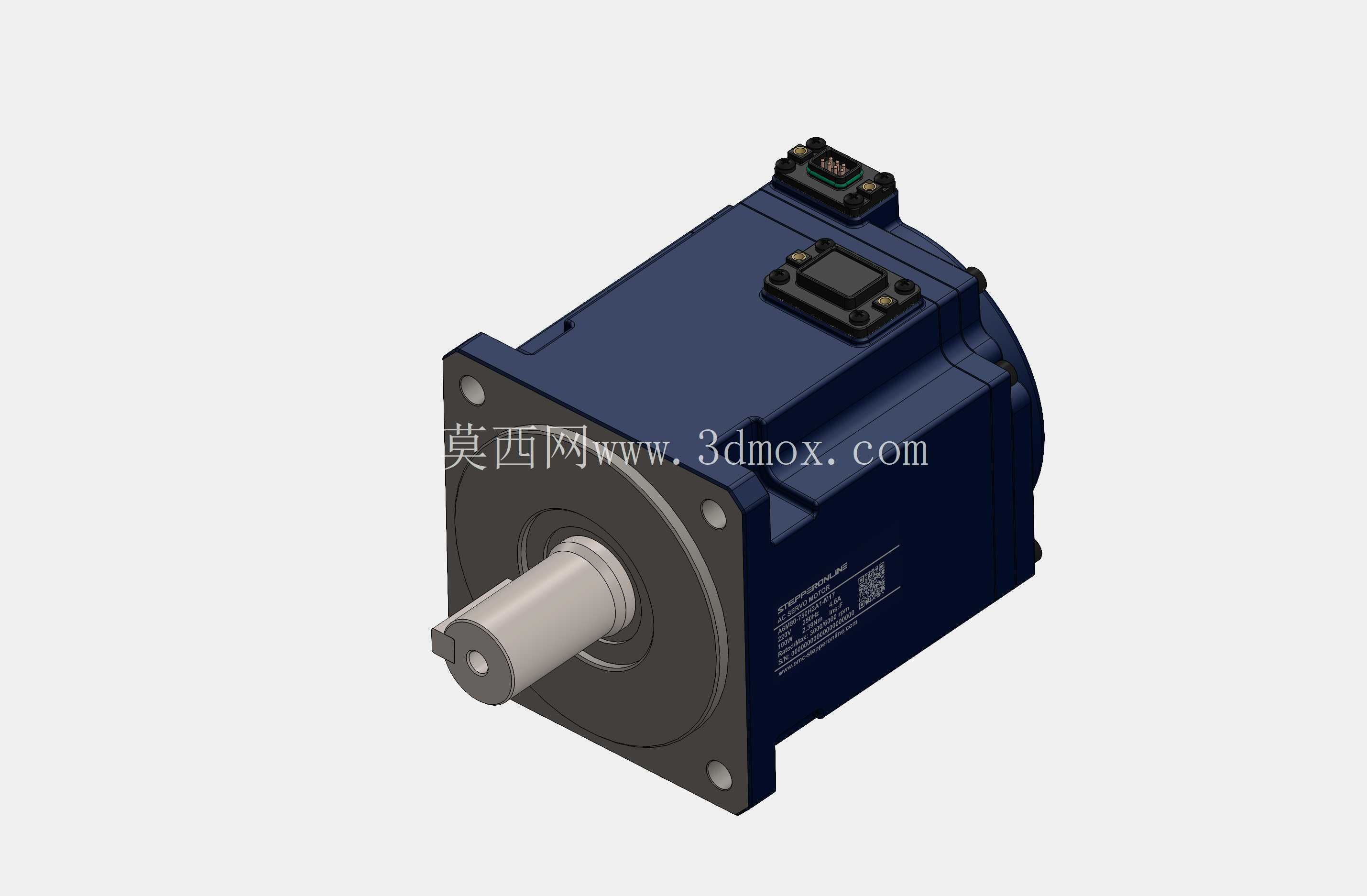

机身主体为深色方形壳体，表面布置散热筋与加强轮廓，既增加散热面积，也提升壳体刚性。侧面铭牌区域以平面和标识细节呈现，方便在总装图中识别电机规格。前端盖与壳体通过螺钉连接，轴承室围绕输出轴布置，承担径向和轴向载荷；后端盖则封闭编码器与转子尾部，形成相对独立的防护空间。

从建模思路看，整机先按输出轴中心线建立基准，再依次搭建前端法兰、定子壳体、后端盖、编码器盒和接线接口。方形法兰的止口、安装孔、轴伸长度和键槽位置属于关键安装边界，需要在装配中优先约束；尾部接插件的高度、宽度及线缆走向则决定电控柜附近的维护空间。模型保留了螺栓、密封圈槽、插头定位台阶等细节，能够用于干涉检查、设备布局、防护罩设计以及电机选型校核。

实际使用时，电机通常通过法兰止口定位到减速机或设备立板，轴端与负载之间采用弹性联轴器或同步带连接，以补偿微小同轴误差。顶部和尾部连接器需朝向便于接线的一侧，机身周围应保留散热通道，避免被线缆槽或钣金件完全包覆。对于多轴并列布置的设备，方形机身的外轮廓尺寸比圆柱机身更利于估算相邻轴间距，也方便设计张紧机构和安装支架。整体结构表达完整，能够直观呈现伺服电机从动力输出、位置反馈到电气连接的核心组成。
