透明外壳三风扇RTX游戏显卡结构设计

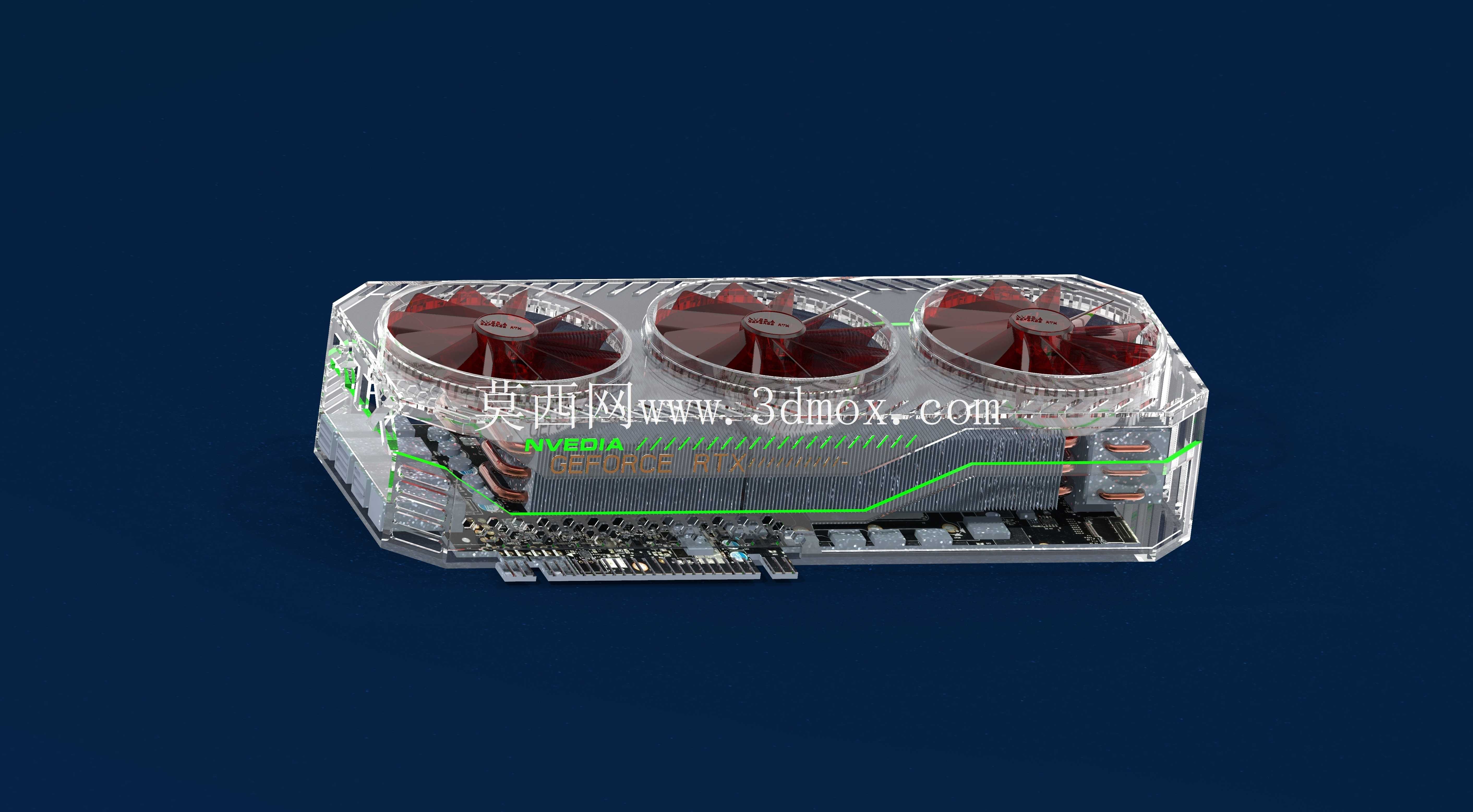

这款显卡的结构设计首先围绕高负载游戏场景的散热需求展开，三风扇的布局并非简单的数量堆叠，而是结合了鳍片风道走向、显存与供电模块的热源分布做的针对性排布——从模型结构可以看到，三个轴流风扇的进风区域完全覆盖了下方的散热鳍片组，同时鳍片采用了非等距的错位排列，避免高速转动时产生同频共振噪音，这一点在实际装机测试中，能让显卡在满载运行时的风噪控制在人耳舒适的区间内。透明外壳的设计除了满足电竞玩家的侧透机箱视觉需求外，在结构上也做了加强筋的隐性处理，外壳内侧沿着PCB边缘布置了一圈0.8mm厚度的加强肋，既不会因为透明材质的透光性露出内部结构瑕疵，也能避免显卡长期竖装时出现PCB弯曲变形的问题。

从安装边界来看，这款显卡的整体长度控制在320mm以内，厚度占据2.5个PCIe插槽位，适配目前市售绝大多数ATX、MATX机箱的显卡安装位，供电接口布置在显卡顶部的靠右位置，预留了15mm的线材插拔空间，不会出现机箱侧板压到供电线的情况。PCB部分的布局做了分层优化，核心供电模块布置在GPU核心的左侧，显存颗粒围绕GPU核心呈L型排布，这样的布局能让散热底座同时覆盖核心、显存与供电Mos管，不需要额外加装独立的显存散热片，减少了装配工序的同时也降低了部件松动的风险。

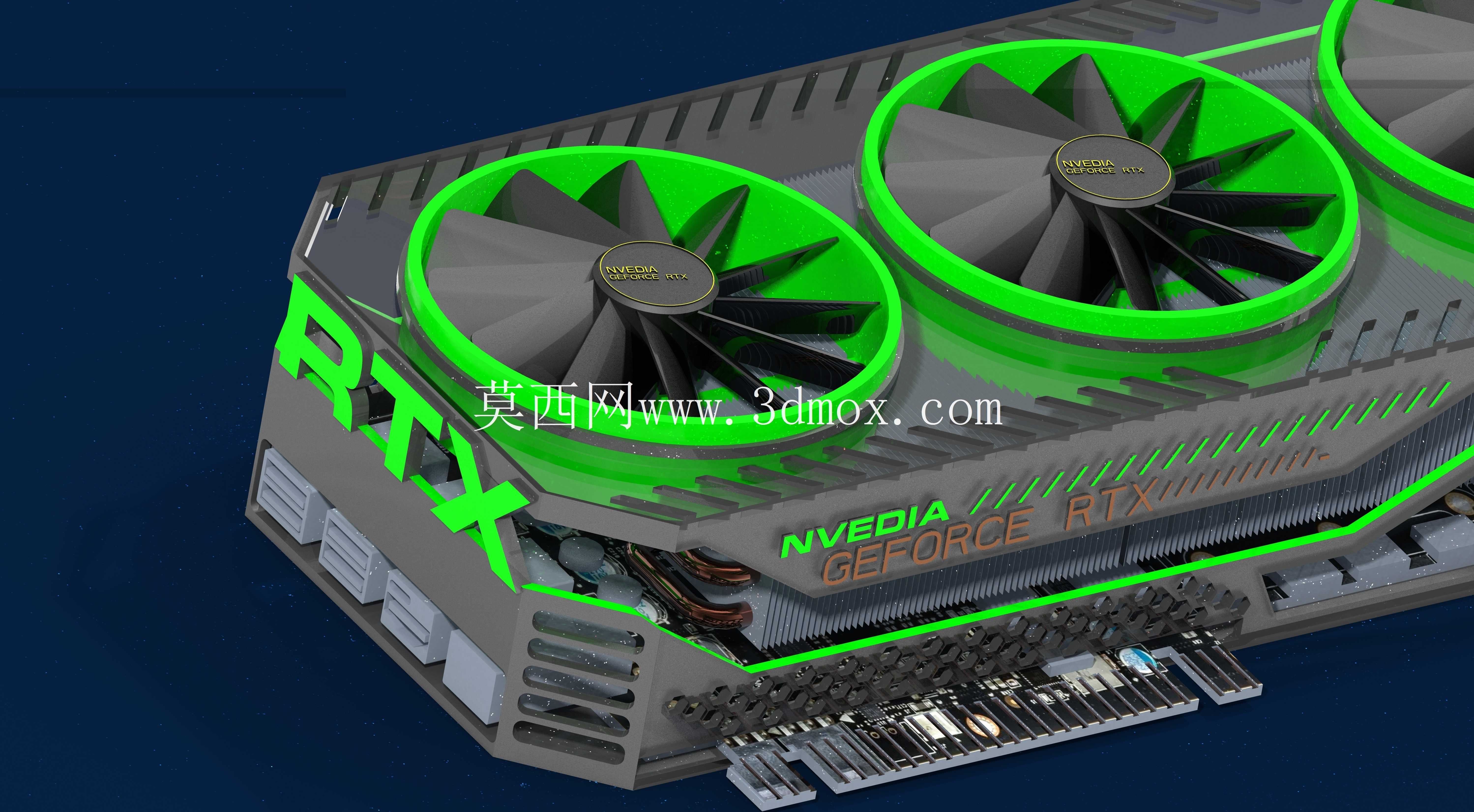

在实际应用场景中，这款显卡除了满足3A游戏大作的高帧率运行需求外，也能兼顾三维建模渲染、视频剪辑导出等生产力场景的GPU加速需求，结构设计上预留了双BIOS切换的物理按键位置，用户可以根据使用场景切换静音模式与性能模式的风扇转速曲线。散热底座采用了纯铜铣削底座搭配五根热管的结构，热管与底座采用回流焊工艺连接，从模型的剖面结构可以看到，热管直接接触GPU核心表面，减少了热传导过程中的热阻，热管的另一端贯穿整个鳍片组，风扇产生的气流能快速带走鳍片上的热量。

显卡的输出接口部分布置在挡板位置，配备了三个DP接口与一个HDMI接口，挡板采用了全高设计，接口之间的间距符合PCIe规范，不会出现相邻接口插头互相干扰的情况，挡板上还预留了通风孔位，能让机箱内部的气流从挡板位置辅助排出一部分热量，形成贯穿式的风道。显卡的供电部分采用了12+2相的供电设计，每相供电都配备了独立的DrMos芯片，供电模块的散热片通过导热垫直接接触Mos管表面，能快速带走供电模块高负载时产生的热量，避免供电过热导致的降频问题。

从装配工艺的角度来看，这款显卡的所有部件都采用了模块化设计，风扇、外壳、散热模组、PCB四个部分可以独立拆解，方便后期的清灰维护，风扇的接线采用了插拔式接口，不需要焊接就能更换故障风扇，降低了后期的维护成本。PCB的边缘做了圆角处理，避免装配时划伤操作人员的手部，同时也减少了PCB边缘的应力集中问题，提升了显卡的抗弯折能力。显卡的金手指部分做了加厚镀金处理，提升了PCIe接口的插拔寿命，避免长期使用后出现接触不良的问题。

在结构强度方面，显卡的尾部配备了金属加固条，连接散热模组与PCB尾部，进一步提升了显卡整体的结构强度，避免长期使用后因为重力作用出现PCB下垂变形的问题，加固条上还预留了显卡支架的安装孔位，用户可以根据机箱情况加装额外的显卡支架。透明外壳的表面做了防刮硬化处理，硬度达到2H级别，日常使用中不会轻易出现划痕，外壳的固定螺丝采用了隐藏式设计，布置在风扇下方的位置，保证了外壳外观的整体性，不会因为外露的螺丝影响视觉效果。
