越野赛车钢管式车架结构三维设计

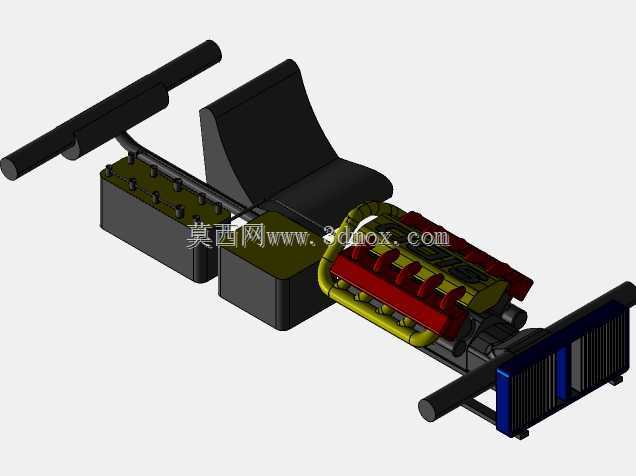

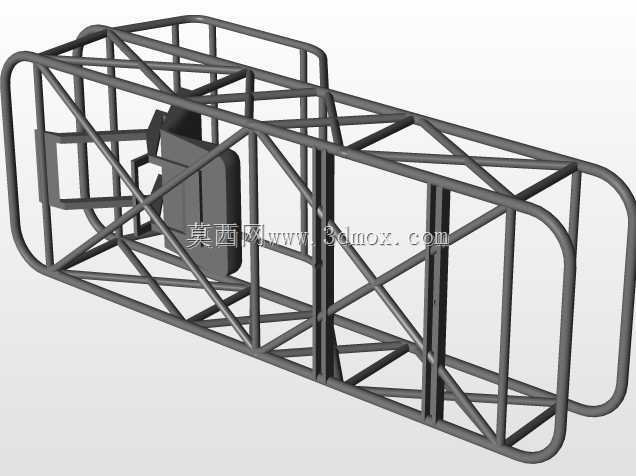

　　这套钢管桁架式越野赛车车架，核心面向非铺装路面竞技场景设计，作为整车所有系统的安装基体，需要承接动力总成、悬挂系统、转向机构、座椅、燃油箱、电控单元等全部部件的安装定位，同时承受越野工况下的冲击载荷、扭转力矩与动态交变应力。设计阶段优先考虑空间利用率与结构刚度的平衡，主环、前环、侧边防撞结构采用大管径无缝钢管弯折成型，斜向支撑管按照力流传递路径布置，在乘员舱周边形成连续的封闭受力环，避免应力集中导致的结构失效。车架前部预留动力总成安装位，可适配横置或纵置的小排量高功率发动机，安装点采用加强筋与加厚管片焊接结构，匹配不同机型的悬置安装孔位，降低动力总成振动向车架的传递。中部乘员舱按照人机工程学尺寸划定边界，预留座椅安装滑轨、

　　安全带固定点、方向盘转向柱的安装空间，侧边防撞管的高度刚好覆盖乘员躯干位置，满足越野赛事的安全结构要求，同时不会过多占用车内操作空间。车架后部设置悬挂安装支座与燃油箱固定位，后悬安装点的位置经过反复校核，匹配长行程越野减震器的运动行程，避免极限压缩工况下部件与车架发生干涉。整个车架的管件连接节点全部采用相贯线切割处理，保证管件之间的贴合面积最大化，焊接后可获得更高的连接强度，所有外露管口都做封堵处理，防止泥水进入管腔造成内部锈蚀。从安装边界来看，车架整体宽度控制在常规越野赛事的组别限制范围内，轮距安装基准、轴距尺寸都适配小型越野赛车的赛事规则，前部预留的防撞结构安装位可加装前护杠与拖车点，后部可固定备胎支架与后防护结构。

　　设计过程中对车架的扭转刚度、弯曲刚度做了针对性优化，在不额外增加过多重量的前提下，通过调整斜撑的布置角度，让车架在飞跃落地、单侧车轮抬升的极端工况下，变形量控制在合理范围内，避免因车架过度变形导致的车门卡滞、部件移位等问题。车架上的各类安装支座都预留了足够的调节余量，方便后续装配阶段调整四轮定位参数、动力总成位置，适配不同赛道的调校需求，管线布置的预留空间沿着车架主管走向规划，可将制动管路、燃油管路、线束全部固定在车架内侧，避免越野行驶中被飞石、树枝磕碰损坏。
