车用交流充电发电机结构三维数模

这款交流充电发电机的结构设计，核心围绕车用低压供电系统的实际工况展开，在建模阶段就充分考虑了量产装配的公差匹配与运行时的散热、振动耐受需求。从实际应用场景来看，这类发电机主要搭载于内燃动力车辆、小型工程作业设备的动力舱内，负责在主机运转过程中为整车用电负载提供持续电能，同时为车载储能电池补充电量，替代传统直流发电机的换向结构，降低长期运行的维护成本。

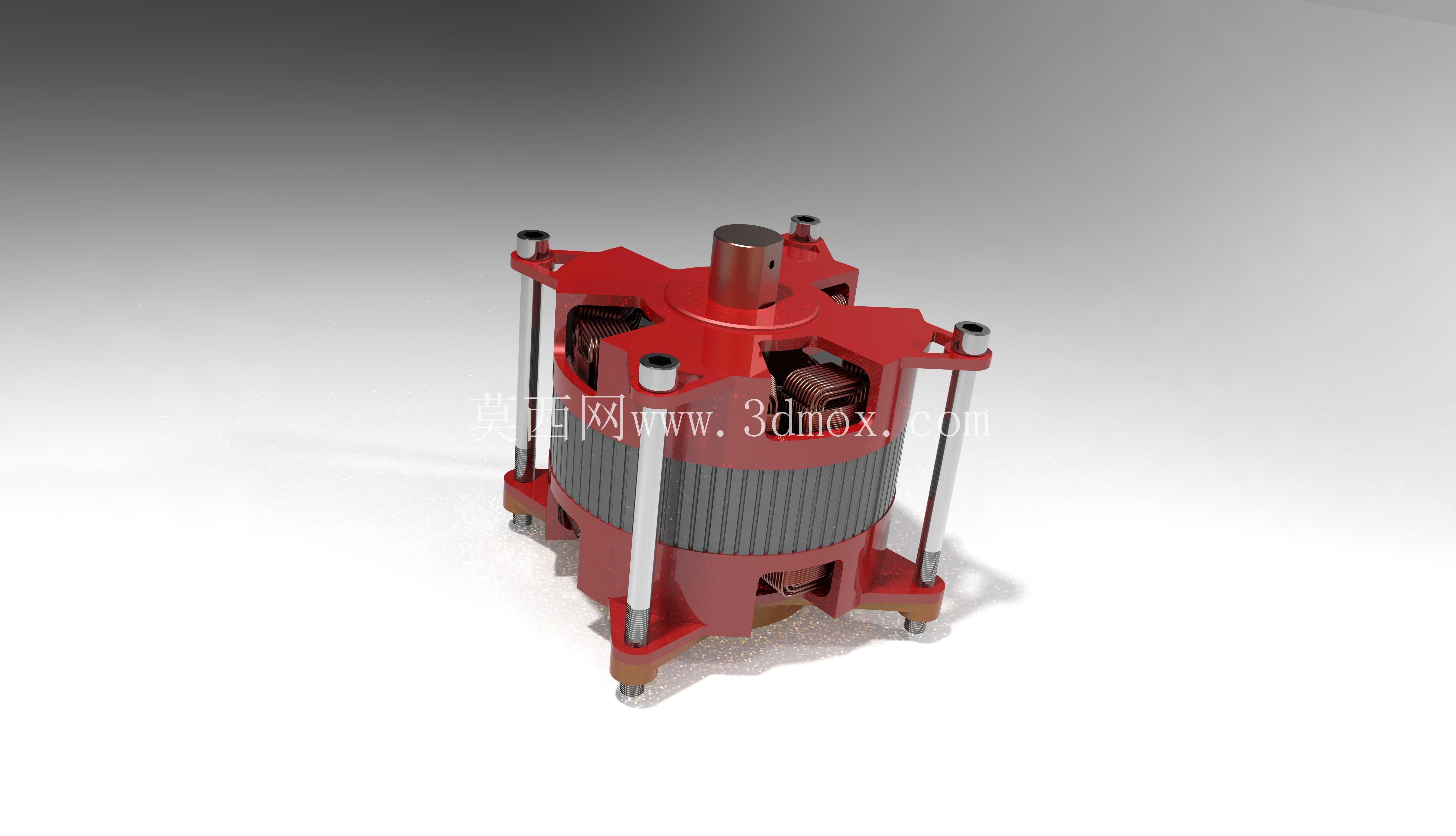

从功能特性上看，模型完整还原了凸极式转子、分布式定子绕组、前后端盖支撑结构、拉紧螺杆固定组件的全部细节：转子部分的励磁绕组排布预留了足够的绝缘间隙，爪极的导磁轮廓经过曲面优化，能在额定转速下形成稳定的旋转磁场，避免磁饱和带来的效率损耗；定子铁芯的冲片叠压结构在模型中做了分层示意，绕组的嵌线槽角度与实际量产工艺保持一致，能有效降低齿槽转矩带来的运行振动。前后端盖采用压铸铝合金的结构形态，安装脚的位置预留了标准的减震衬套安装空间，四个贯穿的拉紧螺杆将前后端盖、定子铁芯压紧为一个刚性整体，避免长期运行中螺栓松动带来的结构偏移。

设计思路上，建模过程优先保证安装边界的尺寸准确性：输出轴的轴径、键槽尺寸完全匹配通用皮带轮的安装标准，端盖安装孔的孔距、定位止口的直径公差带参考车用发电机的通用规范，能直接适配多数12V/24V低压供电系统的安装位，不需要额外做转接结构调整。散热结构的设计也在模型中有所体现，端盖的通风槽位置与转子端部的离心风扇位置对齐，运转时能形成贯穿定子铁芯的冷却风道，带走绕组通电产生的热量，避免持续高负载下的绝缘层老化。

从安装边界来看，整机的径向尺寸控制在紧凑范围内，适配动力舱内的狭小安装空间，输出轴的伸出长度预留了皮带轮、锁紧螺母的安装余量，底部安装脚的高度差经过校准，能保证皮带轮与发动机曲轴皮带轮的平面度对齐，减少皮带偏磨的概率。接线端子的位置设置在端盖侧方的防护区域内，避免运行时泥水、灰尘侵入造成的接触不良，端子的固定结构预留了接线鼻的压接空间，符合车载电气部件的布线规范。

模型的结构细节还考虑了后期维护的便利性，端盖与定子的配合止口做了定位倒角，拆解维护后重新装配时能快速对齐同轴度，不需要额外做同轴度校准；转子轴承的安装位尺寸匹配标准密封轴承的公差，更换轴承时不需要做额外的机加工适配。绕组端部的绝缘骨架结构在模型中做了简化示意，但保留了与端盖的安全绝缘距离，避免高压击穿风险。
