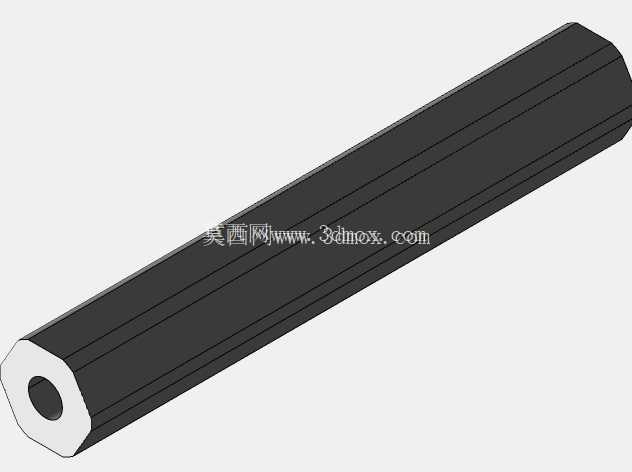

FRC赛事机器人用八角空心结构轴件设计

该轴件为FRC赛事机器人驱动模块的核心承载构件，主要适配聚氨酯包覆成型的打印轮毂安装需求，同时兼顾改进型方位角变速箱的装配定位，在赛事机器人的行走驱动系统中承担扭矩传递、轮毂支撑的核心作用。从实际赛事应用场景来看，FRC机器人需要在高强度对抗的赛场环境下完成快速启停、变向移动、载荷冲击耐受等动作，对传动构件的重量、强度、装配便捷性都有极高要求，传统圆形轴件在轻量化设计与周向防转定位上存在一定局限，该八角空心结构正是针对这类赛场痛点做的定向优化。

结构设计上，采用外八角内圆孔的截面构型，外轮廓的八个平面可直接与轮毂、变速箱连接座的对应内八角型腔配合，无需额外加工键槽或加装防转销，既减少了装配工序，也避免了键槽位置的应力集中问题，在承受冲击扭矩时，八个接触面可均匀分散载荷，相比单键连接的抗过载能力提升明显。内孔采用圆形通孔设计，一方面可大幅降低构件自身重量，符合赛事机器人对移动部件的减重要求，另一方面通孔结构可穿装锁紧拉杆，实现轮毂与轴件、轴件与变速箱输出端的轴向拉紧固定，防止高速运转或冲击工况下出现轴向窜动。

外形尺寸方面，外八角的对边尺寸匹配标准FRC机器人轮毂的安装型腔尺寸，轴向长度覆盖轮毂安装位与变速箱连接位的总跨度，两端的端面做了小倒角处理，既方便装配时的导向导入，也去除了机加工后的锐边毛刺，避免装配过程中划伤操作人员或损坏配合零件的密封面。外表面沿轴向设置的多道微槽结构，并非装饰性设计，一方面可在聚氨酯轮毂包覆成型时增加橡胶与金属轴件的接触摩擦力，防止轮毂受扭矩时与轴件发生相对打滑，另一方面微槽可存储少量润滑脂，在轴件与支撑衬套配合的位置形成持续润滑膜，减少长时间运转下的磨损。

安装边界上，该轴件的轴向定位台阶尺寸与方位角变速箱的输出端安装止口完全匹配，装配时无需额外调整轴向位置，即可保证轮毂与驱动轮系的中心距符合设计要求，八角轮廓的对称度公差控制在0.05mm以内，确保运转时的动平衡性能，避免高速移动时出现轮系抖动问题。设计过程中针对赛事常见的碰撞冲击工况，对轴件的壁厚做了有限元校核，在保证整体重量较同规格实心圆轴降低40%以上的前提下，最大应力点仍远低于材料的屈服强度，可承受赛场常见的侧向碰撞与瞬时过载扭矩。

从制造工艺性角度，该结构采用常规的铝型材拉制即可得到外八角的基础轮廓，内孔可一次成型，仅需对两端端面、安装配合面做少量精加工即可满足使用要求，加工工序少、制造成本低，适合赛事期间的快速迭代与小批量制作，若出现赛场损坏也可快速加工替换件，符合FRC赛事对零件快速制备、快速维修的实际需求。同时该结构的设计思路也可延伸到其他对轻量化、装配便捷性有要求的小型移动设备传动系统中，比如小型AGV、教育机器人的轮系传动结构，通过调整截面尺寸与轴向长度即可适配不同的载荷与安装空间要求。
