1/2链节滚子链传动组件结构设计

　　在各类工业传动场景中，滚子链是应用范围极广的挠性传动部件，相比带传动，它不存在弹性滑动问题，传动比精准，传递功率上限更高，能在油污、粉尘、高低温等相对恶劣的工况下保持稳定工作状态，从常规的输送线、机床传动箱，到农业机械、物流分拣设备、摩托车的动力传递路径里，都能见到这类链组件的身影。这套1/2链节规格的滚子链组件，在设计时首先锚定了常规中小载荷传动场景的安装适配需求，单节链节的节距控制在12.7mm，也就是行业内通用的08B规格链的基准尺寸，能直接和同规格的链轮完成啮合匹配，不需要额外做定制化的链轮修形，降低了设备维护时的配件替换成本。

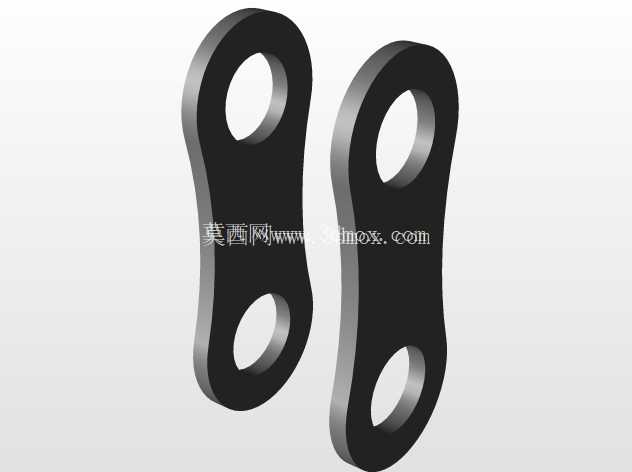

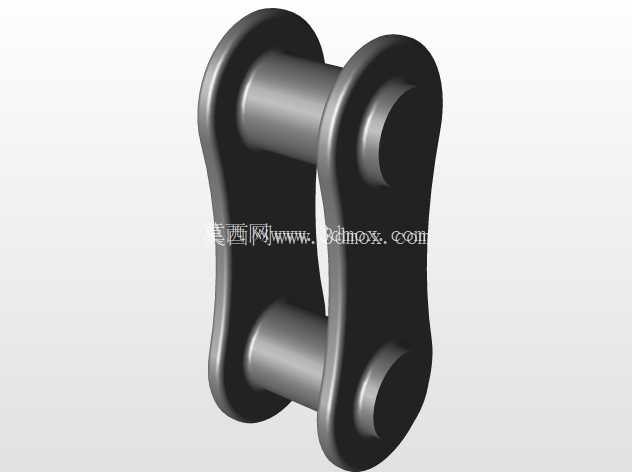

　　从结构细节来看，组件包含了内链板、外链板、销轴、套筒、滚子五个核心组成部分，设计时特意将外链板和内链板做成了8字形的等强度结构，在保证链板各个截面抗拉强度接近一致的前提下，尽可能削减了不必要的结构重量，减少链条高速运转时的惯性冲击。销轴和外链板之间采用过盈配合的装配方式，保证链节受拉时不会出现销轴松脱的问题，而销轴和套筒之间保留了合理的间隙配合公差，让链节在绕链轮弯折时能灵活转动，不会出现卡滞。套筒和内链板同样采用过盈配合固定，滚子则空套在套筒外侧，当链条和链轮轮齿啮合时，滚子可以沿轮齿表面滚动，把原本的滑动摩擦转化为滚动摩擦，大幅降低啮合过程中的磨损量，延长整套传动组件的使用寿命。

　　在安装边界的设计考量上，这套链组件的最小弯折半径匹配12齿标准链轮的齿根圆直径，在做设备布局时，只要保证主动链轮和从动链轮的中心距处于节距的30-50倍区间，就能保证链条的松边垂度处于合理范围，不会因为垂度过大出现跳齿、脱链的问题，也不会因为张紧力过大加剧销轴和套筒的磨损。针对不同的应用场景，这套链组件的结构预留了足够的拓展空间，如果是用于输送场景，可以直接在外链板上加装附件板，用来固定工装夹具或者输送载具；如果是用于高速动力传动场景，可以在装配时对销轴和套筒的配合面做润滑脂预填充，配合闭式的链罩结构，能将线速度适用上限提升至15m/s，满足大部分常规工业设备的传动需求。

　　很多刚接触结构设计的工程师在做链传动选型时，容易忽略链节的铰接间隙对传动精度的影响，这套组件在建模时就把各个配合面的公差带做了明确的定义：销轴的外径公差取h6，套筒的内径公差取H7，两者配合后的间隙控制在0.01-0.03mm之间，既保证转动灵活性，又不会因为间隙过大造成传动回程误差过大，适配那些对传动定位精度有一定要求的步进输送场景。另外，链板的边缘做了小半径的倒圆处理，避免链条运转过程中链板锐角刮蹭设备护罩或者操作人员，同时也能减少应力集中，提升链板的抗疲劳强度，在反复受拉的交变载荷下不容易出现链板断裂的失效问题。在做三维结构建模时，所有零件的装配基准都统一到链节的铰接中心线上，方便工程师在做整机装配时直接调用，不需要反复调整装配约束，能快速完成不同长度链条的阵列装配，模拟出链条绕链轮运转的运动状态，提前验证传动路径上是否存在结构干涉，检查链轮和链条的啮合是否顺畅，避免实际加工装配后才发现啮合卡滞、链条和周边结构刮蹭的问题。
