FRC赛事机器人带轮传动转向模组

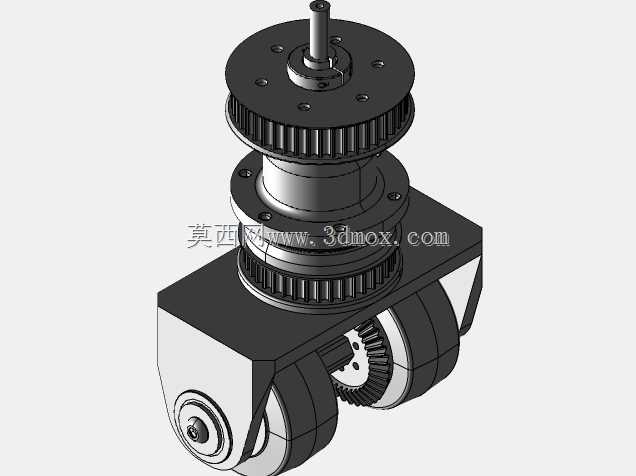

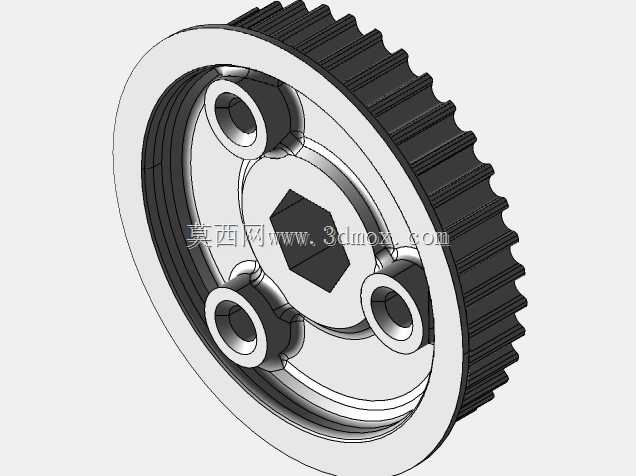

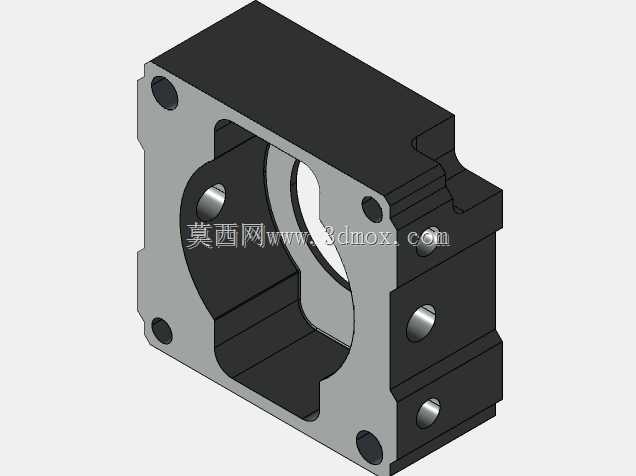

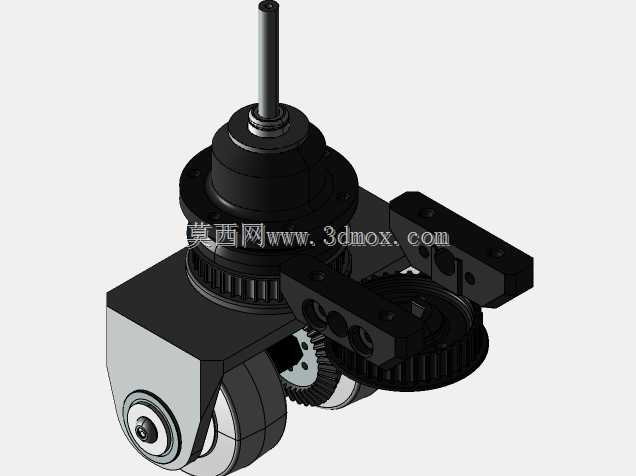

该轮组传动结构主要面向青少年机器人竞赛的移动底盘场景，适配场地内快速移动、急转、对位取放物料的作业需求，区别于普通工业AGV的低速重载设计，整体结构偏向高响应、低惯量的竞赛级性能取向。从结构布局来看，上层布置双同步带轮传动副，通过同步带将驱动电机的动力传递至轮轴，带轮采用齿形啮合设计，可避免高速传动下的打滑丢转问题，保证轮组转速控制精度，满足竞赛中精准对位的要求。下层集成转向与行走双功能轮体，轮组采用差速配合转向的结构逻辑，可实现小半径转向甚至原地回转，适配竞赛场地狭窄通道内的机动需求。设计过程中优先控制整体安装高度，将两层带轮同轴布置在同一根主轴上，主轴两端采用轴承座支撑，减少悬臂结构带来的径向跳动，保证高速运转下的结构稳定性。安装边界方面，轮组底座预留四个对称布置的安装孔位，可直接通过螺栓固定在机器人底盘的铝型材框架上，安装孔位间距适配竞赛机器人常用的型材孔距标准，无需额外加工转接板即可完成装配。轮体采用包胶材质设计，可增大与场地地毯的接触摩擦力，避免急加速、急停时出现打滑，同时包胶层可吸收场地拼接缝带来的振动，降低传动结构受到的冲击载荷。传动带轮的齿形参数匹配常用的同步带规格，后期维护更换配件无需定制非标件，可直接采购标准件完成替换。转向部分的齿轮副采用直齿啮合设计，加工装配难度低，传动效率高，可快速响应转向指令，配合上层的传动结构，可实现轮组行走与转向动作的独立控制，不会出现运动干涉。整体结构的受力路径经过优化，驱动载荷通过主轴直接传递至底座安装位，转向载荷通过侧方齿轮组传递至底座，两类载荷传递路径互不干扰，长时间高负载运转下不会出现结构变形问题。轮组的轮距、轴距参数可根据底盘整体布局灵活调整，该模组可直接作为标准轮组单元，在底盘上对称布置多组，快速搭建不同构型的竞赛机器人移动底盘，减少重复设计的工作量。
