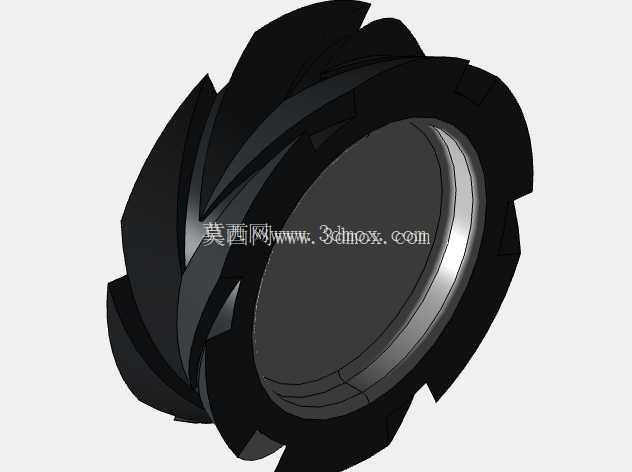

13英寸IGV专用麦克纳姆行走轮结构

这款13英寸规格的行走轮，主要面向IGV智能导引车的全向移动场景设计，区别于普通AGV的定向驱动轮，该轮体采用斜置辊子包覆结构，能够实现车体在平面内的任意方向平移、零半径回转，适配仓储物流、柔性产线转运、窄通道物料配送等对空间利用率要求较高的作业场景。在实际产线部署中，这类轮组不需要额外预留转弯半径，能够在2米宽度的通道内完成满载车体的转向与横移动作，相比传统差速驱动轮组，可将车间通道占用宽度压缩40%左右，大幅提升厂房单位面积的存储与流转效率。

从结构设计逻辑来看，轮体主支撑采用高强度轮毂结构，外圈包覆的高耐磨橡胶胎面采用分段斜向排布，每一段胎面的辊子轴线与轮体主轴线呈45度夹角，四个同规格轮组按矩形排布在车体底部时，通过不同轮组的转速与转向差速匹配，即可分解出X、Y两个轴向的移动矢量，不需要额外设置转向驱动机构就能完成全向动作。设计过程中重点考量了轮体的承载边界，13英寸的轮径设定，既能够覆盖车间常见的5mm以内地面缝隙、3mm以内的地面凸起，避免小直径轮过坎时的卡滞、冲击问题，又不会因为轮径过大抬升车体底盘高度，影响物料接驳的台面高度匹配性。

安装接口方面，轮体中心的安装止口采用标准圆形定位结构，适配市面主流的IGV驱动单元输出法兰，安装孔位采用圆周均布设计，能够兼容不同厂商的驱动模组安装需求，不需要额外做转接法兰加工。轮体的宽度控制在合理区间，既保证了胎面与地面的接触面积，将满载工况下的接地比压控制在地面环氧层的承压阈值内，避免长期行走对车间环氧地面造成过度磨损，又不会因为轮宽过大增加驱动电机的负载扭矩。胎面的橡胶材质选用高回弹耐磨配方，在干态、轻微湿态的环氧地面、水泥地面上都能保持稳定的附着系数，避免急启急停、横移动作时出现打滑丢步的问题，保障IGV的导航定位精度。

在实际选型匹配中，这类轮组单轮额定承载能够覆盖多数轻型到中型IGV的载荷需求，四个轮组搭配时可支撑整车载荷从300kg到800kg区间的不同车型，不需要额外调整轮体的主体结构，只需要根据实际载荷调整内部轴承的选型即可。轮体的辊子结构采用内置深沟球轴承支撑，转动阻力小，长期运行下的磨损量低，维护时只需要单独更换磨损的辊子单元，不需要整体更换轮体，能够降低设备全生命周期的维护成本。设计过程中也做了动平衡校核，轮体在额定转速下运行时的振动量控制在允许范围内，不会因为轮体自身振动影响车载导航传感器、视觉识别模块的工作稳定性，适配搭载激光雷达、视觉相机的各类IGV车型使用。
