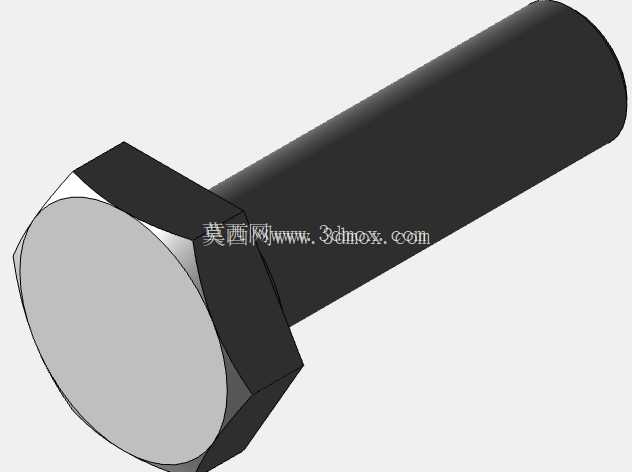

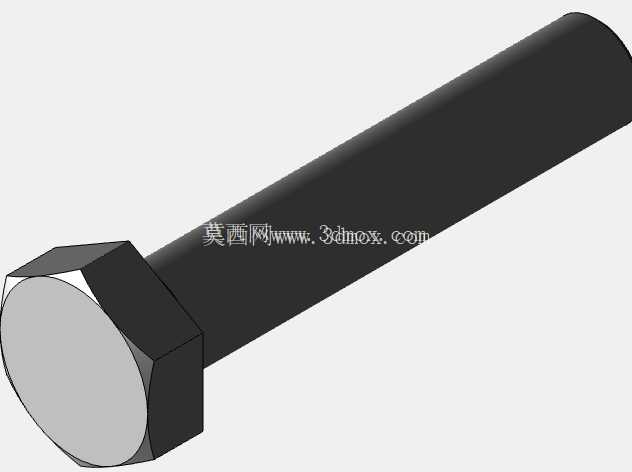

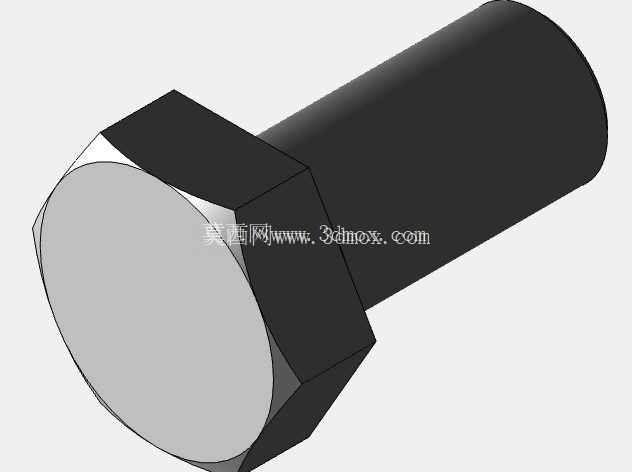

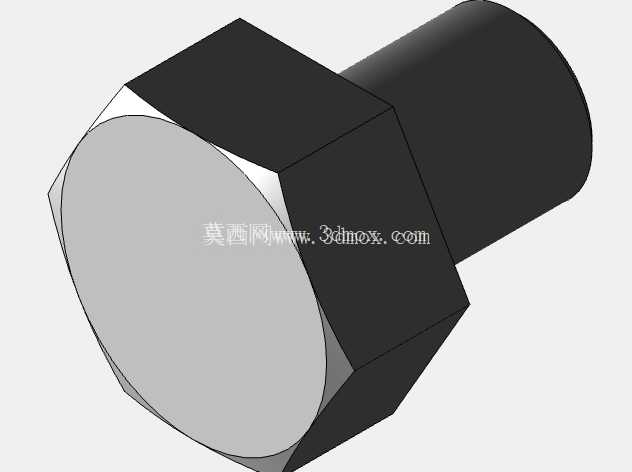

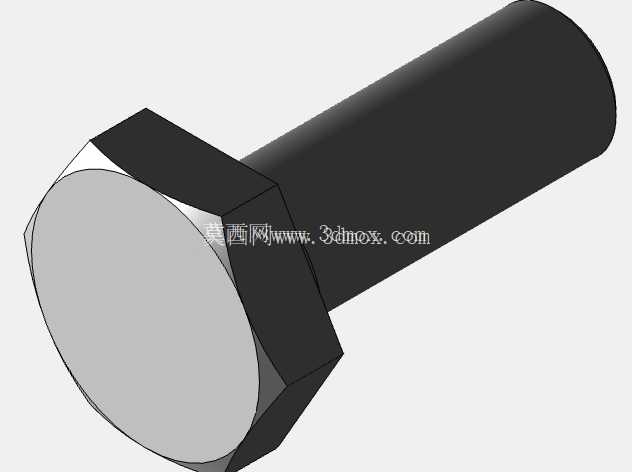

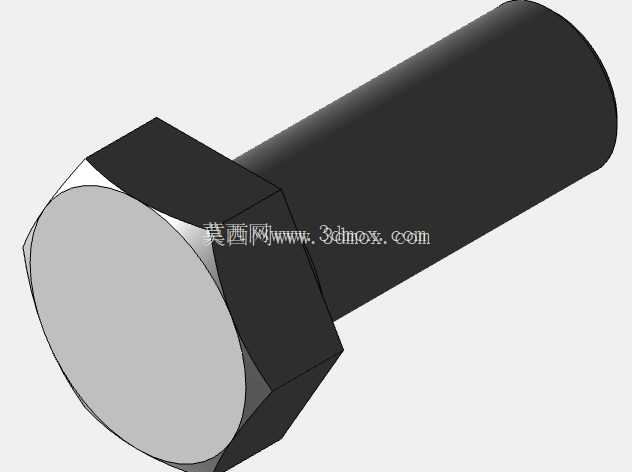

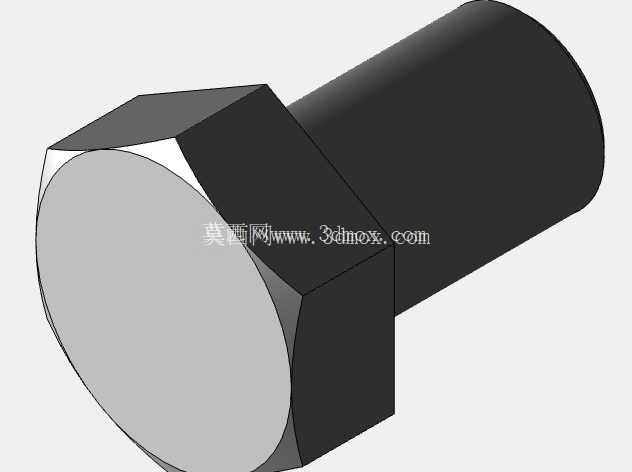

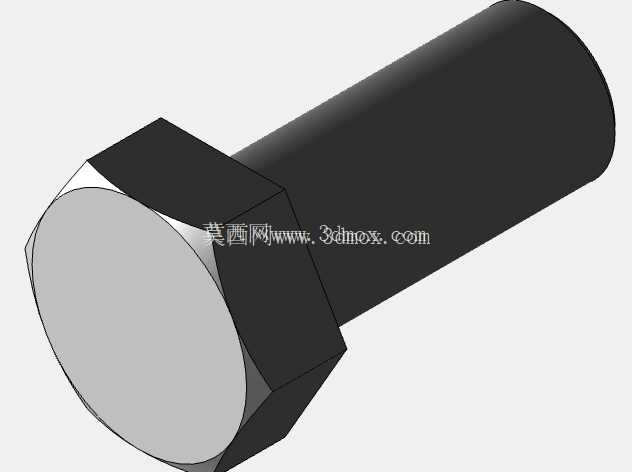

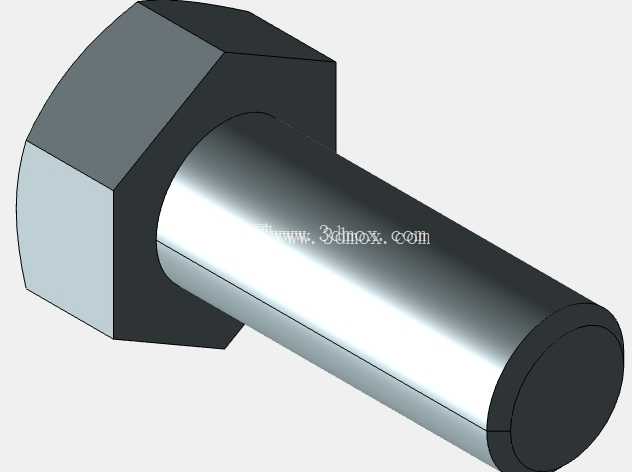

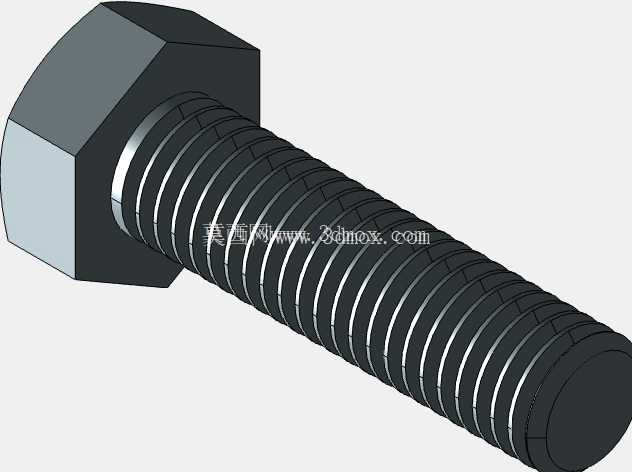

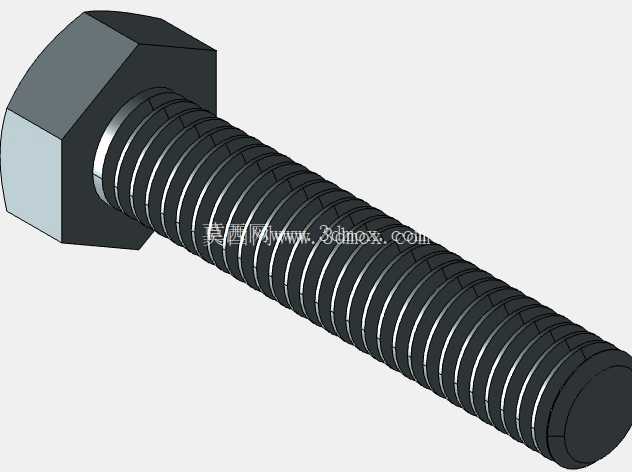

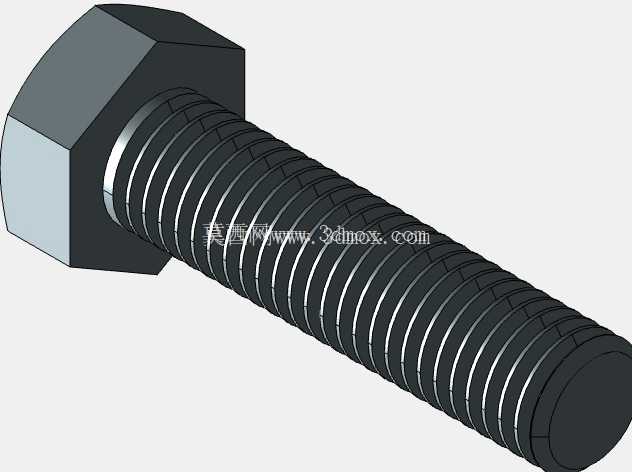

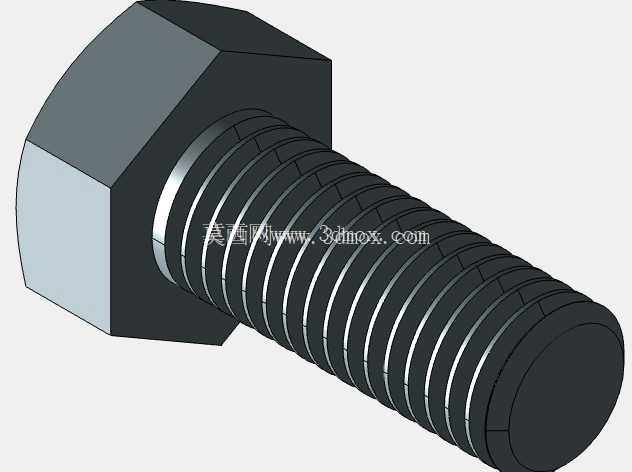

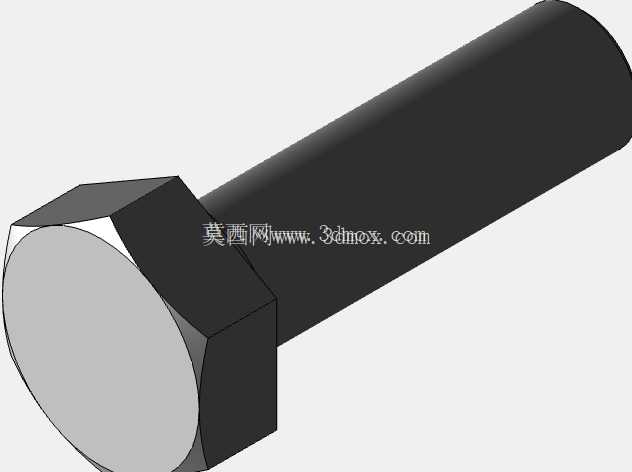

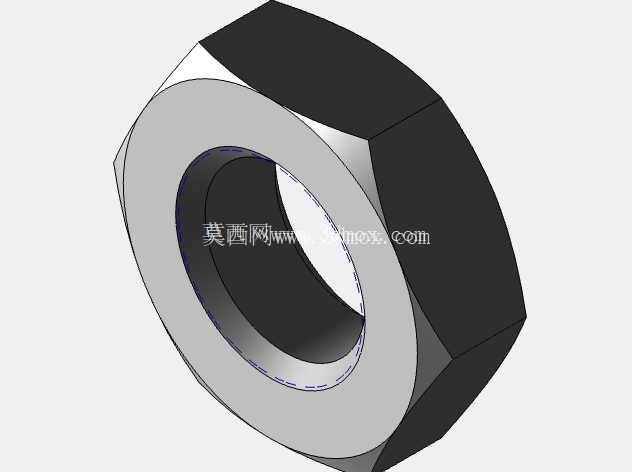

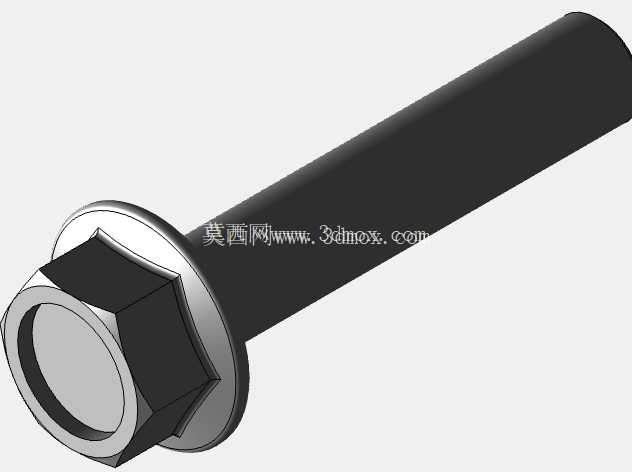

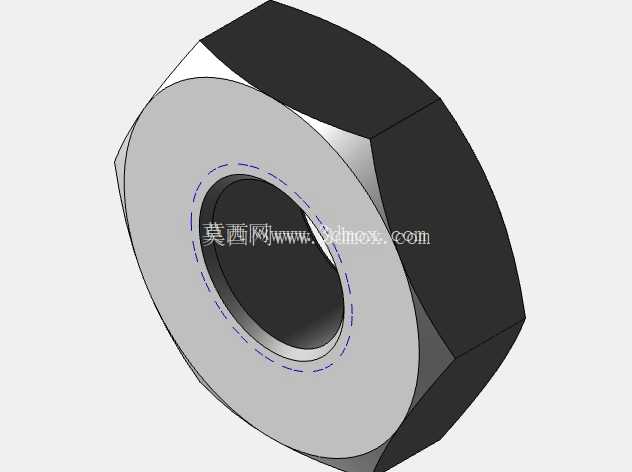

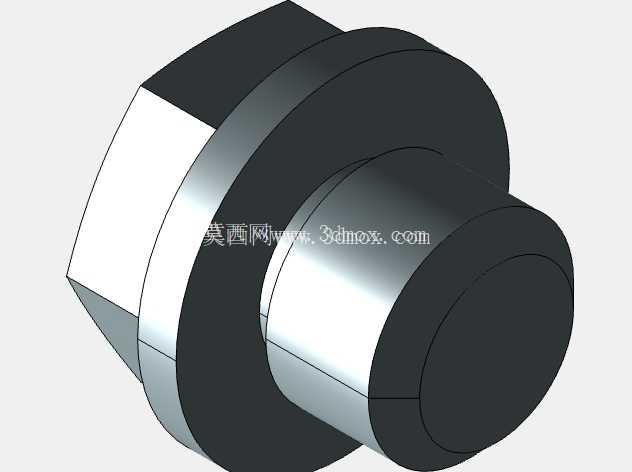

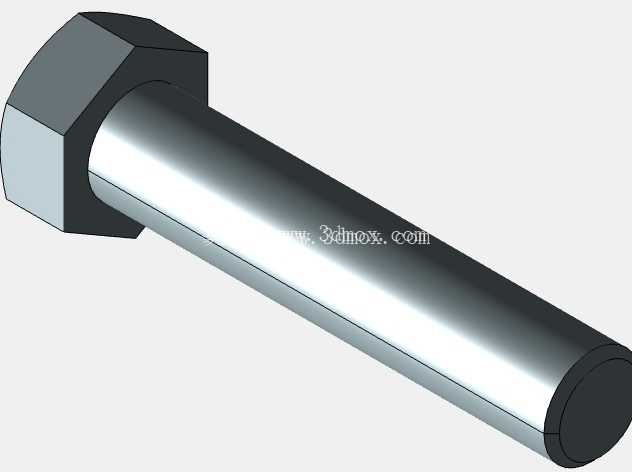

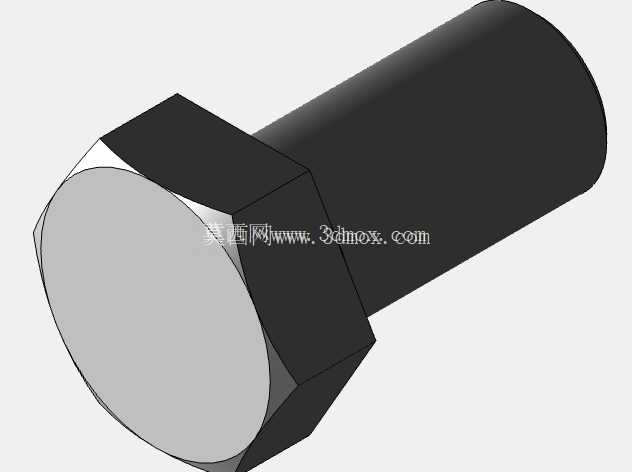

外六角全螺纹螺栓标准件结构设计

外六角全螺纹螺栓作为机械装配领域应用最广泛的紧固件之一，其设计合理性直接决定整套连接结构的可靠性与服役寿命。从实际工程应用场景来看，这类紧固件覆盖了从普通民用设备机架拼装、工业生产线支架固定，到重型机械承力结构锁紧、输变电塔架节点连接等诸多场景，不同工况下对螺栓的载荷承受能力、防松性能、安装适配性都有差异化要求，因此建模阶段就需要充分考虑各类实际使用边界。

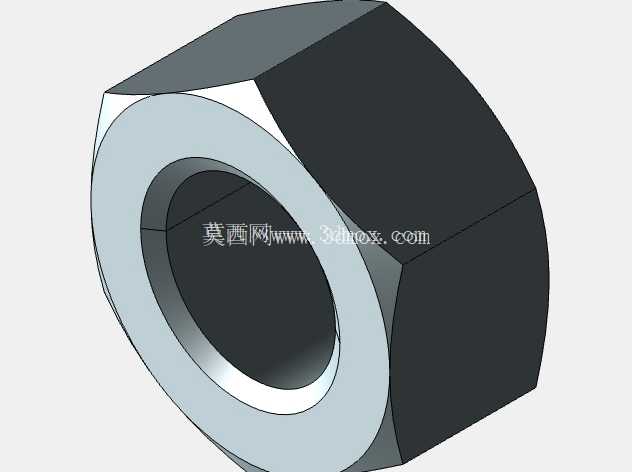

在功能特性层面，全螺纹结构的外六角螺栓相比半螺纹款式，拥有更长的螺纹啮合区间，能够适配厚度变化范围更大的被连接件，不需要针对不同叠层厚度单独匹配螺栓长度规格，尤其适合现场安装时叠层厚度存在公差波动的装配场景，比如钣金框架拼接、多片型材叠加锁紧的工位，全螺纹段可以让螺母在整个杆长范围内调整锁紧位置，大幅降低备件库存的规格数量。六角头部的设计是经过长期工程验证的成熟结构，六个受力面能够适配普通开口扳手、套筒、梅花扳手等多种通用工装，拧紧时受力面均匀分布，不会像一字或十字槽螺栓那样出现槽口打滑、拧花的问题，适合需要大预紧力的锁紧场景。

建模过程中，螺纹部分的处理是核心要点，不能只做外观示意，需要严格遵循普通公制螺纹的牙型参数，牙型角60度，牙顶与牙底的圆弧过渡都要符合标准要求，这样导出的模型在做虚拟装配时，才能真实模拟螺纹啮合的干涉情况，也能为后续的有限元受力分析提供准确的几何基础，避免因螺纹建模失真导致应力计算结果出现偏差。很多新手建模时容易忽略螺纹收尾部分的结构，实际生产中螺栓螺纹末端都会有自然的退刀收尾，以及端部的倒角结构，这些细节不仅是加工工艺的必然结果，也直接影响安装时的导向性能，带倒角的端部能够让螺栓顺利穿入安装孔，也能轻松对准螺母的螺纹入口，不会出现螺纹错牙刮伤的问题。

从安装边界来看，这类外六角螺栓的头部尺寸需要严格匹配对应规格的扳手空间要求，建模时不仅要做出六角头的对边、对角尺寸，还要考虑头部厚度，确保实际装配时扳手有足够的转动空间，不会和周围的结构件发生干涉。比如在紧凑的设备内部布局时，螺栓头部周围的避让空间需要结合扳手的外形尺寸预留，这时候准确的三维模型就能提前验证空间是否足够，避免实际装配时出现扳手无法就位的问题。杆部的尺寸公差也需要在建模时有所体现，普通C级精度的螺栓杆部和安装孔之间会留有一定间隙，方便快速穿装，而铰制孔用的螺栓杆部会有更高的尺寸精度，不过这款全螺纹外六角螺栓属于普通精度等级，适配大部分非定位锁紧的连接场景。

设计思路上，这类标准件的建模不需要做过多的自定义修改，核心是还原标准参数下的所有结构细节，包括头部和杆部衔接处的圆角过渡，这个位置是应力集中的高发区域，如果建模时做成直角过渡，后续做受力分析时会出现不符合实际的应力峰值，而实际生产中这个位置都会有工艺圆角，能够分散螺栓受拉时的应力，避免在头杆结合处发生断裂。另外螺纹的螺距要和对应公称直径的标准螺距匹配，不能随意设定参数，否则模型在装配时无法和同规格的螺母、螺纹孔正确配合，失去三维模型的工程参考价值。

在不同的应用场景中，这类螺栓的受力状态也有区别，比如承受轴向拉力的连接场景，需要保证螺纹啮合长度足够，让螺纹牙的受力均匀分布，避免前几牙受力过大发生滑牙；而承受横向剪切力的连接场景，虽然一般会搭配销套来承受剪切力，但螺栓本身的杆部强度也需要满足要求，建模时准确的杆径尺寸就能为后续的强度校核提供基础。很多设备设计人员在选型时，会直接调用这类准确的标准件模型，在装配环境中直接验证螺栓长度是否合适，会不会出现顶到其他部件、螺纹露出长度不足或过长的问题，相比二维图纸选型更加直观，能大幅减少装配阶段出现的备件不匹配问题。
