60毫米规格改进型麦克纳姆轮结构设计

在AGV全向移动平台、小型仓储分拣机器人、竞赛类智能移动设备的行走机构选型中，麦克纳姆轮是实现平面内任意方向移动的核心部件，区别于传统差速轮需要转弯半径、舵轮需要额外转向机构的特性，依靠轮缘斜置的辊子结构，可在不改变轮组自身朝向的前提下，通过不同轮组的转速与转向组合，实现直行、横移、斜行、原地旋转等全向移动动作，大幅缩小设备运行所需的通道宽度，适配空间局促的作业场景。

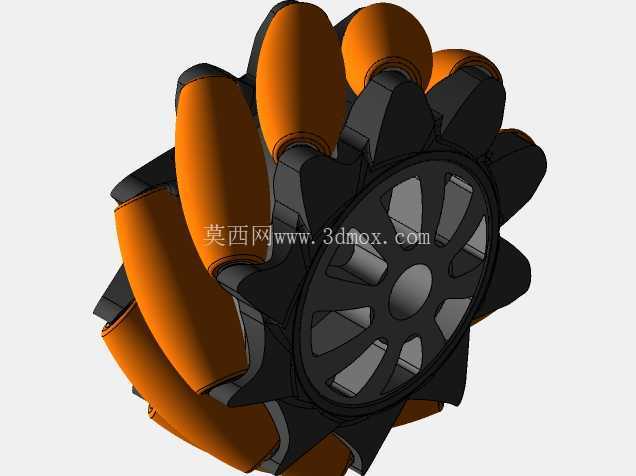

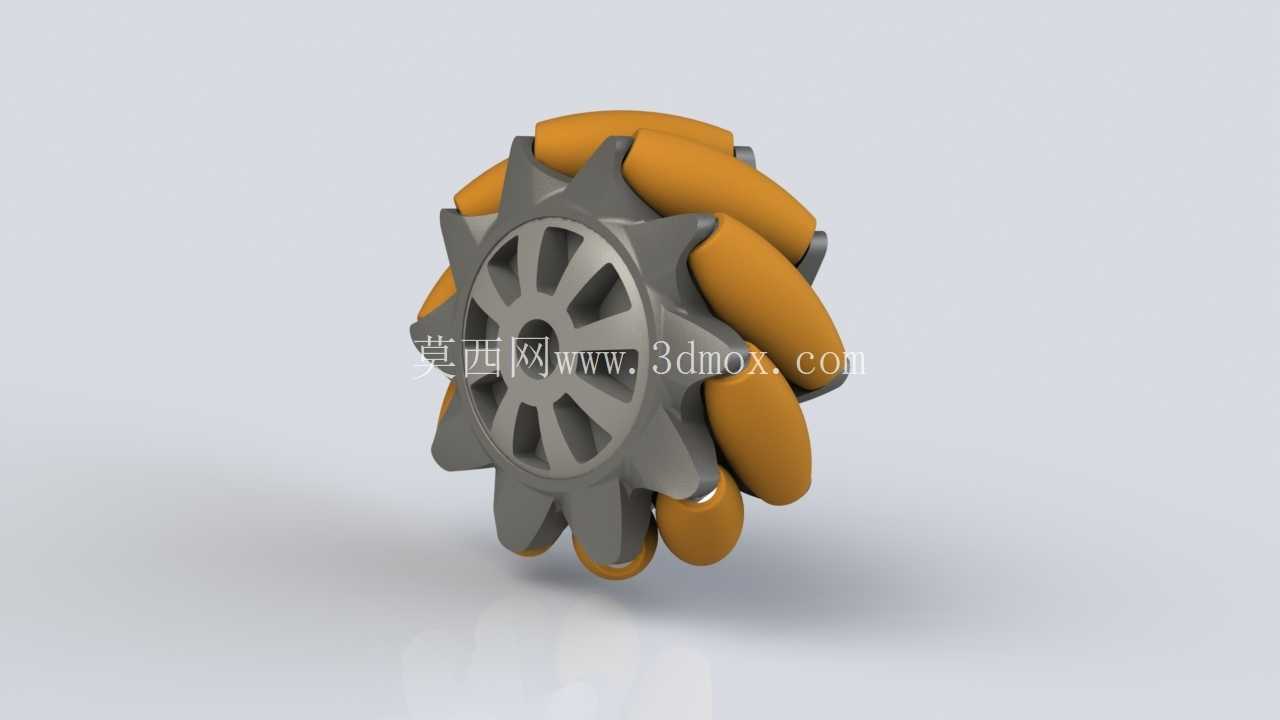

这款60mm规格的麦克纳姆轮，针对小负载移动设备的安装空间限制做了结构优化，整体轮径控制在60mm，轮体采用轮毂与外缘辊子分体式设计，中心轮毂为带辐条镂空的金属质感结构，既保证了轮体的整体结构强度，又通过镂空结构降低了轮体自身转动惯量，减少驱动电机的负载损耗。轮缘周向均匀布置的鼓形辊子采用聚氨酯材质，辊子轴线与轮体主轴线呈45度夹角布置，辊子外形做了弧面修型，保证轮体滚动过程中始终有至少两个辊子与地面接触，避免移动过程中出现颠簸、跳轮的问题，同时聚氨酯材质的辊面具备合适的摩擦系数与减震性能，在平整的环氧地坪、硬质PVC地面、瓷砖地面行走时不会出现打滑，也不会刮伤作业地面。

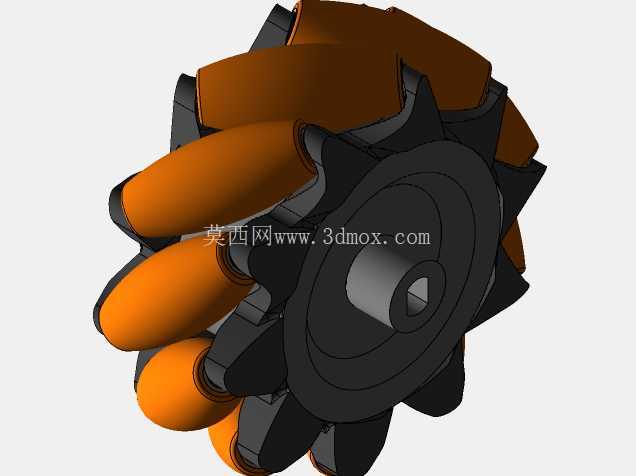

从安装边界来看，这款轮体的中心安装孔适配常规小型直流减速电机的输出轴，轮毂端面预留了对应规格的安装螺丝孔位，可直接与37型、42型小型直流减速电机的输出法兰对接，不需要额外设计转接法兰，降低整机结构的设计复杂度。轮体宽度方向的尺寸经过压缩，在保证辊子有效接触长度的前提下，尽可能缩小轮组的横向占用空间，方便在小型移动底盘的有限空间内布置四组轮组，不会出现轮组与底盘框架、电池仓、控制板安装位干涉的问题。

设计过程中针对原有100mm规格麦克纳姆轮的小场景适配问题做了多处调整：首先是缩小轮径的同时重新计算了辊子的排布角度与数量，保证小轮径下依然具备足够的接地比压，不会因为轮径缩小导致辊子数量不足，出现行走卡顿；其次是优化了辊子的内部支撑轴结构，采用微型销轴配合自润滑衬套支撑辊子转动，避免小尺寸结构下辊子转动卡滞，同时提升辊子的径向承载能力，单轮可承载的负载满足小型AGV、教育机器人的使用需求；另外轮毂的辐条结构做了等强度优化，每根辐条的截面尺寸经过受力校核，在承受启动、制动的冲击载荷时不会出现辐条断裂、变形的问题，同时镂空结构也方便走线，部分带轮毂编码器的安装场景下，编码器的线束可从辐条间隙穿过，避免轮体转动时磨断线束。

在实际应用场景中，这款60mm麦克纳姆轮非常适合用于桌面级移动操作机器人、实验室小型转运平台、大学生机器人竞赛的参赛底盘、仓储区域的小型物料投递AGV，这类设备普遍自重较轻、负载在5kg以内，作业空间狭窄，需要灵活的移动能力，传统的万向轮配合驱动轮的结构无法实现精准的全向移动，而大尺寸的麦克纳姆轮会抬升底盘高度，导致设备重心过高，运行时稳定性不足，60mm的轮径刚好可以将底盘高度控制在合理范围，既保证足够的离地间隙通过地面的微小凸起、线缆等障碍物，又能降低整机重心，提升移动过程中的稳定性。

需要注意的是，这类麦克纳姆轮在安装时需要保证四个轮组的辊子方向严格按照X型排布要求装配，即左前轮与右后轮的辊子倾斜方向一致，右前轮与左后轮的辊子倾斜方向一致，否则会出现移动方向偏移、轮组磨损加剧的问题；同时辊子的磨损属于易损件范畴，结构设计上辊子与轮毂采用可拆卸连接，长期使用后辊面磨损可单独更换辊子，不需要整体更换轮组，降低后期维护成本。轮体的转动同心度经过严格控制，装配后轮缘的径向跳动量控制在小范围内，保证设备高速移动时不会出现明显的振动，搭配带编码器的直流减速电机可实现精准的里程计定位，满足移动机器人的导航定位需求。
