库卡KR300R2700重载六轴工业机械手

这款重载六轴机械臂的设计核心围绕300kg级负载工况展开，2700mm的最大作业半径覆盖了绝大多数中大型工位的作业范围，在汽车整车焊装线、重型零部件搬运、厚板焊接、大型铸件打磨等场景中适配性极强。从结构设计逻辑来看，大臂采用了内走线的空腔铸造结构，既可以避免管线在高速回转过程中与周边工装发生剐蹭，也能平衡臂身自重，降低J1轴回转时的偏载力矩，底座的安装法兰采用了大直径圆周分布的螺栓孔设计，匹配混凝土预埋安装板或者重型钢结构安装基座时，能够抵消满负载全速动作下的倾覆力矩，安装边界预留了足够的管线接驳空间，底部的电气接口与气路接口都做了下沉式设计，不会占用基座周边的操作维护空间。

腕部的三个关节采用了紧凑的中空结构设计，末端法兰的安装接口符合通用工业机器人的标准尺寸，可以快速适配焊枪、夹爪、打磨头、真空吸盘等不同类型的末端执行器，不需要额外设计过渡转接板就能完成快换装置的安装。J2轴与J3轴的平衡缸采用了外置式的布局，在承担大臂俯仰动作的力矩补偿时，维护人员可以直接在设备外部完成平衡缸的压力检测与密封件更换，不需要拆解臂身外壳，大幅降低了日常运维的拆解工作量。

从实际作业场景的适配性来看，2700mm的作业半径可以覆盖直径5.4米的圆形作业范围，在双工位布局的焊接工位中，一台机械臂就可以兼顾两个变位机上的工件焊接作业，不需要额外增加外部行走轴，能够压缩工作站的整体占地面积。300kg的额定负载能力，除了满足末端执行器的自重承载需求外，还预留了足够的负载余量来搭载管线包、焊缝跟踪传感器、视觉定位模块等附加装置，不会因为附加装置的重量导致末端负载超标，影响轨迹精度。

臂身的运动轨迹包络线经过了反复的干涉校验，在大臂全行程俯仰、腕部全角度回转的状态下，臂身各部件不会与自身结构发生碰撞，同时在工作站布局设计时，可以直接参考给出的运动包络线来设置安全围栏的位置、周边工装的摆放距离，避免现场调试阶段出现结构干涉问题。关节处的密封结构采用了多重迷宫密封设计，在焊接烟尘较多、打磨金属碎屑飞溅的工况下，能够有效阻挡杂质进入关节减速器内部，延长核心传动部件的使用寿命。

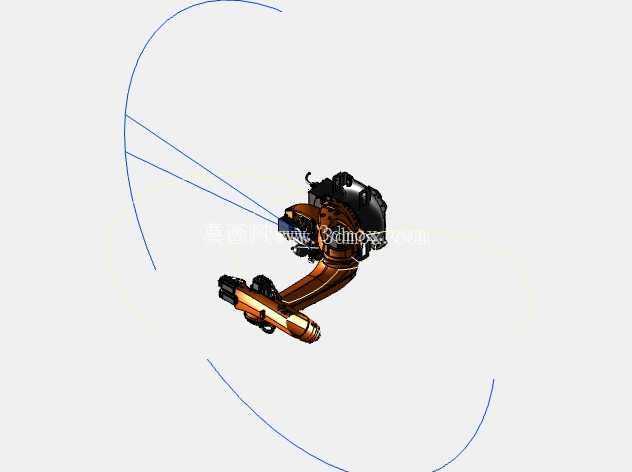

在结构建模过程中，各关节的运动副都按照实际的传动连接关系做了约束设置，臂身的壁厚、加强筋的布局都还原了真实铸件的结构特征，既可以用于工作站的布局干涉校验，也能作为虚拟调试阶段的数字孪生模型载体，匹配离线编程软件完成动作轨迹的仿真验证，提前排查现场作业中可能出现的轨迹超限、工装碰撞等问题。末端法兰的定位基准面、各关节的零位标记位置都在模型中做了明确的结构还原，现场安装调试时可以直接对照模型完成零位校准、末端工具坐标系的标定工作，减少现场测绘的工作量。

针对重型工件搬运的场景，臂身的J4、J5、J6轴都做了更高的制动扭矩冗余设计，在突然断电的工况下，抱闸装置可以牢牢锁住关节位置，避免臂身在负载重力作用下发生下坠，保障现场作业的安全。底座的安装平面加工精度要求、螺栓的预紧力矩要求，都可以通过模型的结构尺寸推导得出，给现场基建施工、安装基座的加工提供明确的尺寸参考，避免因为基座精度不足导致机械臂运行过程中出现振动、轨迹精度超差等问题。
