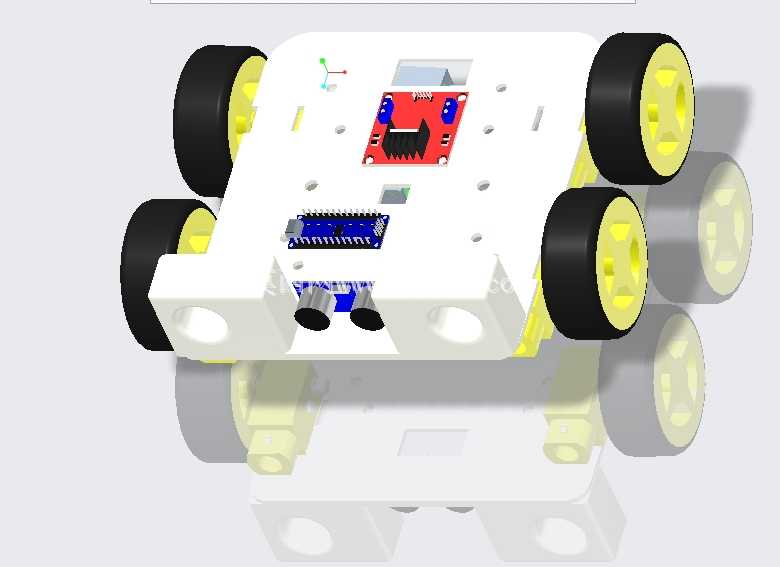

小型无人载具底盘结构三维设计方案

这套无人载具的结构设计，最初是面向厂区物料转运、园区巡检这类低速封闭场景开发的小型移动底盘原型，在做三维建模阶段，我最先锚定的是实际落地时的安装边界约束——整体外廓尺寸控制在长1200mm、宽800mm、高350mm以内，这个尺寸阈值是经过多轮场景调研确定的：既可以顺利通过厂区常见的900mm宽消防通道门，也能适配标准货梯的轿厢进深，不会出现通行卡滞的问题。底盘离地间隙设定为120mm，兼顾了园区铺装路面、厂区硬化非铺装路面的通过性，不会因为路面微小凸起剐蹭底盘电池仓的下护板。

在结构设计思路上，我没有采用市面上常见的一体式焊接底盘方案，而是做了分模块的装配化设计，整个底盘分为行走悬挂模块、主控安装仓、电池挂载位、上层拓展接口四个核心部分。每个模块的连接位都做了定位止口设计，在三维装配阶段就反复校验了所有部件的干涉情况，哪怕是螺丝的沉头深度、线束的走线路径都预留了足够空间，实际装配时不需要额外修配，所有紧固件都采用标准件，降低后期维护的备件成本。行走部分选用的是四轮差速驱动方案，每个轮组的悬挂都做了独立的减震阻尼匹配，在过减速带或者路面小幅度起伏时，四个轮子都能保持和地面的有效接触，不会出现单轮悬空导致的动力流失，这个结构在做运动仿真时，特意模拟了15度坡面驻停、3km/h速度过50mm高障碍的工况，所有结构件的应力都控制在材料屈服强度的30%以内，留有足够的安全冗余。

主控安装仓做了密封式设计，仓体的拼接面都预留了密封胶条的安装槽，防护等级可以达到IP54，能够应对日常户外作业时的扬尘、小雨天气，不会因为进水或者积尘导致主控电路故障。仓体内部做了分层安装架，上层放置导航控制板、传感器接线端子，下层预留了散热风扇的安装位，所有走线都通过侧边的防水航插引出，和外部的雷达、摄像头、驱动电机连接，不会出现线束杂乱缠绕的情况。电池挂载位设计在底盘的重心最低位置，采用快拆式的锁紧结构，更换电池时不需要额外工具，扳动锁紧卡扣就能抽出电池包，这个位置的设计特意做了重心配平计算，满电状态下整车的重心在底盘几何中心偏前20mm的位置，急加速或者急停时不会出现翘头或者前倾过度的问题。

上层拓展接口做了标准化的安装孔阵，孔位间距按照20mm的模数排布，可以直接搭载不同的功能模块：如果是做巡检用途，可以直接安装摄像头支架、气体检测传感器的安装板；如果是做物料转运，可以直接固定载物货架或者辊筒输送机构，不需要重新在底盘上打孔做二次加工，拓展性能够覆盖大部分低速无人作业的场景需求。在三维建模的过程中，我特意把所有受力结构件的壁厚都做了差异化设计：底盘主承载梁采用3mm厚的钢板折弯成型，非承载的外护板采用1.5mm厚的钣金件，既保证了整体结构强度，又尽可能控制了整车自重，整套底盘裸机重量控制在45kg以内，单人就能完成搬运和转运。

在装配校验环节，我把所有的连接副都做了装配工艺模拟：比如轮组和悬挂的连接螺栓，预留了足够的扳手操作空间，实际装配时不需要特殊的异形工具，用常规的开口扳手就能完成锁紧；电池仓的快拆结构，做了防呆设计，反向安装时无法推入锁紧，避免现场更换电池时出现装反的问题；所有的外露电线都设计了走线槽固定，不会出现运动过程中线束被轮组卷入的风险。这套结构原型在完成三维建模后，还做了多次的运动仿真迭代，最初版本的悬挂减震行程过大，导致转向时侧倾明显，后来调整了减震弹簧的刚度和悬挂的限位块位置，把侧倾角度控制在3度以内，保证行驶过程中的稳定性。另外，考虑到后期维护的便利性，每个轮组的驱动电机都做了快拆设计，单个电机出现故障时，只需要拆卸3颗固定螺栓就能完成更换，不需要把整个底盘拆解，大幅降低了后期的运维时间成本。
