大发YRV车型排气系统连接法兰结构

这款排气法兰是适配大发YRV车型排气系统的专用连接构件，在整车排气回路中承担着排气歧管与下游排气前段管路的刚性连接、密封承压作用，是排气系统装配环节中不可或缺的受力密封件。从实际装车场景来看，这类法兰长期处于发动机排气侧的高温工况区间，工作环境覆盖常温冷启动到数百摄氏度的持续排气高温，同时还要承受发动机运行传递的振动、排气脉冲带来的交变载荷，因此结构设计上首先要保证连接刚性与密封可靠性，避免出现排气泄漏、连接松脱的故障。

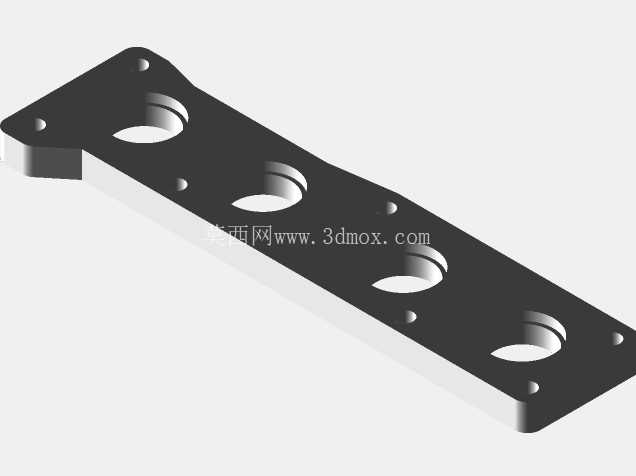

从结构形态来看，该法兰为长条形板式结构，主体沿长度方向排布四个等距的大直径通孔，对应直列四缸发动机的四个排气道出口，孔位边缘做了冲压翻边处理，一方面可以提升孔位周边的结构强度，减少高温下的形变翘曲，另一方面翻边结构可以嵌入排气歧管的对接端口，辅助定位安装，同时配合密封垫片形成更稳定的密封面，降低高温排气泄漏的风险。法兰本体的两端及孔位间隙处分布有多个小直径安装孔，用于穿装固定螺栓，安装孔的位置度公差控制在±0.1mm范围内，保证装车时能够与排气歧管、前段管路的安装孔位精准对齐，避免出现强制装配导致的应力集中，减少长期使用下的法兰开裂风险。

设计过程中首先匹配了大发YRV原厂排气歧管的接口尺寸，法兰整体长度、宽度完全贴合原厂安装边界，不需要对周边的发动机舱部件做任何改动即可直接替换安装，安装面的平面度控制在0.05mm以内，保证密封垫片受压均匀，不会因为平面度不足出现局部密封失效。法兰的厚度选取兼顾了轻量化与结构强度，既不会因为过薄导致高温下受力变形，也不会因为过厚增加不必要的重量、占用过多安装空间。四个排气通孔的直径完全对应排气道的通径，没有出现通径缩减的情况，不会对排气顺畅度造成额外影响，能够保证发动机排气背压维持在原厂设计的合理区间，避免因为排气不畅导致的动力输出下降、油耗上升问题。

在实际维修与改装场景中，这类法兰是排气系统故障维修时的常用替换件，当原车法兰因为长期高温氧化、锈蚀出现密封面变形、螺栓孔滑牙问题时，不需要更换整个排气歧管或者前段管路，仅替换该法兰即可恢复连接密封性能，大幅降低维修成本。法兰的边角位置都做了圆角过渡处理，没有尖锐的毛刺棱角，一方面避免安装过程中划伤操作人员、割破密封垫片，另一方面减少应力集中点，提升长期交变载荷下的结构疲劳寿命。安装孔的周边没有多余的凸起结构，保证螺栓拧紧时法兰面能够完全贴合密封垫片，整个压紧力均匀分布在密封面上。

从装配逻辑来看，该法兰安装时夹在排气歧管出口与前段排气管入口之间，两侧加装耐高温密封垫片，通过穿装在小孔内的螺栓施加稳定的压紧力，将四个排气通道的接口完全密封，发动机排出的高温废气通过四个通孔直接进入下游排气管道，不会出现串气、泄漏的问题。法兰的外形轮廓做了适配性的切边处理，避开了周边的发动机机脚、管线等部件，安装后不会与周边零部件发生运动干涉，即使在发动机悬置产生最大位移的工况下，法兰边缘也不会触碰周边构件，保证运行过程中的安全性。

针对排气系统的特殊工况，该法兰的结构设计充分考虑了热胀冷缩的形变余量，孔位间距的尺寸公差预留了高温下的膨胀空间，不会因为热膨胀导致孔位错位、螺栓被剪切断裂。同时板式结构的散热面积更大，能够快速将排气传递的热量散发到周边空气中，降低法兰本身的工作温度，减缓高温氧化的速度，延长部件的使用寿命。在排气系统的改装场景中，这款法兰也可以作为转接构件使用，匹配对应通径的改装排气管路，保证接口的密封可靠性，不需要额外做焊接转接处理，提升改装装配的便利性。
