数控车床立式多工位刀架结构设计

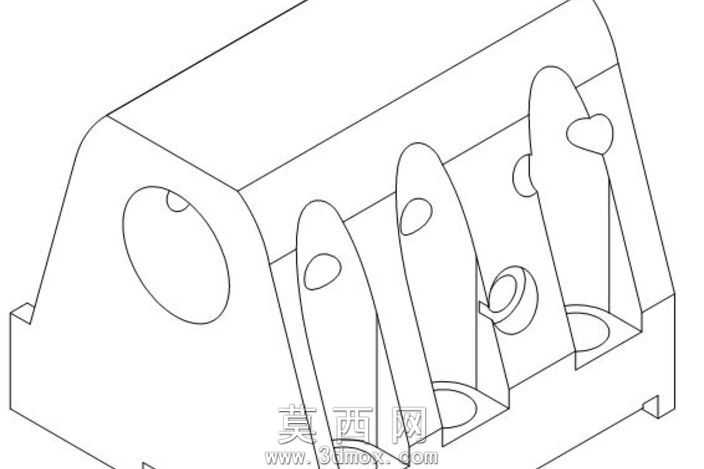

本作品为数控车床配套的立式多工位刀架三维结构设计，建模过程严格遵循机械加工工艺与刀架实际工作逻辑，采用自底向上的建模思路完成整体装配搭建。首先从刀架的基座基体开始建模，精准绘制基座的安装定位凸台、主轴安装孔、端面密封槽等特征，保证基座与车床滑板的安装配合尺寸符合行业通用标准，建模时对基座的壁厚、加强筋布局做了合理优化，兼顾结构刚性与轻量化需求。随后依次完成刀位安装座、主轴组件、定位销结构、锁紧机构等核心零件的建模，每个刀位的刀具安装槽尺寸匹配标准数控车刀的装夹规格，定位孔的位置公差在建模时做了参数化约束，确保多工位刀架转位后的重复定位精度符合设计要求。建模过程中对刀架的转位空间做了干涉检查，逐一验证每个刀位在转位过程中不会与基座、相邻刀具发生碰撞，同时预留了合理的排屑间隙，避免加工过程中铁屑堆积影响刀架正常运转。结构设计上采用了端面齿盘定位的经典锁紧逻辑，在三维模型中完整还原了齿盘的啮合结构、弹簧复位结构与驱动凸轮的配合关系，清晰展现刀架松开、转位、锁紧的完整动作路径。模型的线框展示模式下可清晰观察到内部的油路通道、走线孔位等细节特征，所有孔位、倒角、圆角特征均按照实际加工要求绘制，没有出现不合理的尖锐棱角与工艺无法实现的悬空结构。整体装配关系完全贴合实际刀架的装配顺序，零件之间的配合约束准确，可直接用于后续的工程图导出、运动仿真模拟与有限元结构分析，能够为数控车床刀架的设计优化、教学演示提供精准的三维模型参考，帮助设计人员快速理解立式多工位刀架的工作原理与结构组成，缩短同类产品的开发设计周期。
