做小型自动化项目和航模结构设计时,SG90这类9g微型舵机是入门阶段绕不开的执行元件,整套三维数模把外壳、输出轴、安装耳、内部传动布局的边界都还原到位,拿到数模后不用再反复对着实物卡尺测绘,直接在装配体里校核安装空间、摆杆行程和周边零件干涉,能省掉不少样机阶段的返工。从实际使用场景来看,这类小舵机的负载扭矩和体积重量做了针对性平衡,最常见的用途是遥控模型里的舵面驱动:固定翼航模的副翼、升降舵、方向舵偏转,小型多旋翼的云台俯仰调节,车模里的转向连杆控制,船模的舵叶角度切换,都靠它把PWM控制信号转换成指定角度的轴端转动。除了航模领域,教学实验里的机械臂关节、小型分拣装置的挡板开合、智能小车的超声波传感器云台扫动、3D打印机的自动调平探针触发、桌面小摆件的动态结构,也经常选用这款舵机,核心原因就是它自重极轻,安装固定方式简单,控制逻辑成熟,不需要额外搭配复杂的伺服驱动器,普通单片机IO口输出标准舵机信号就能直接驱动。

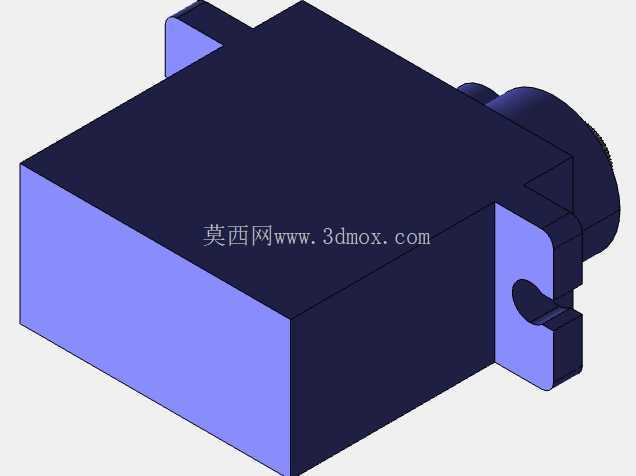

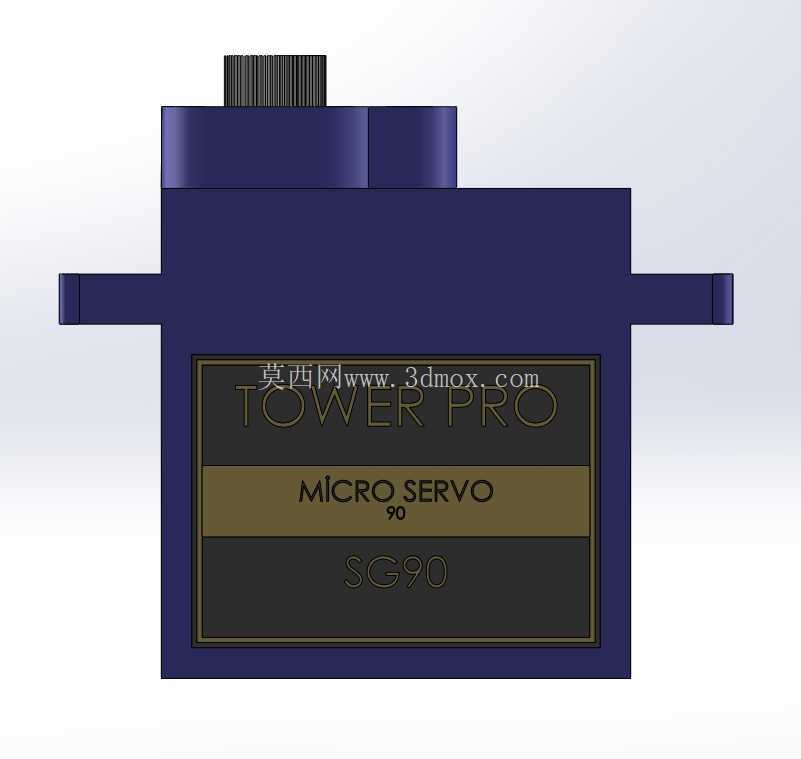

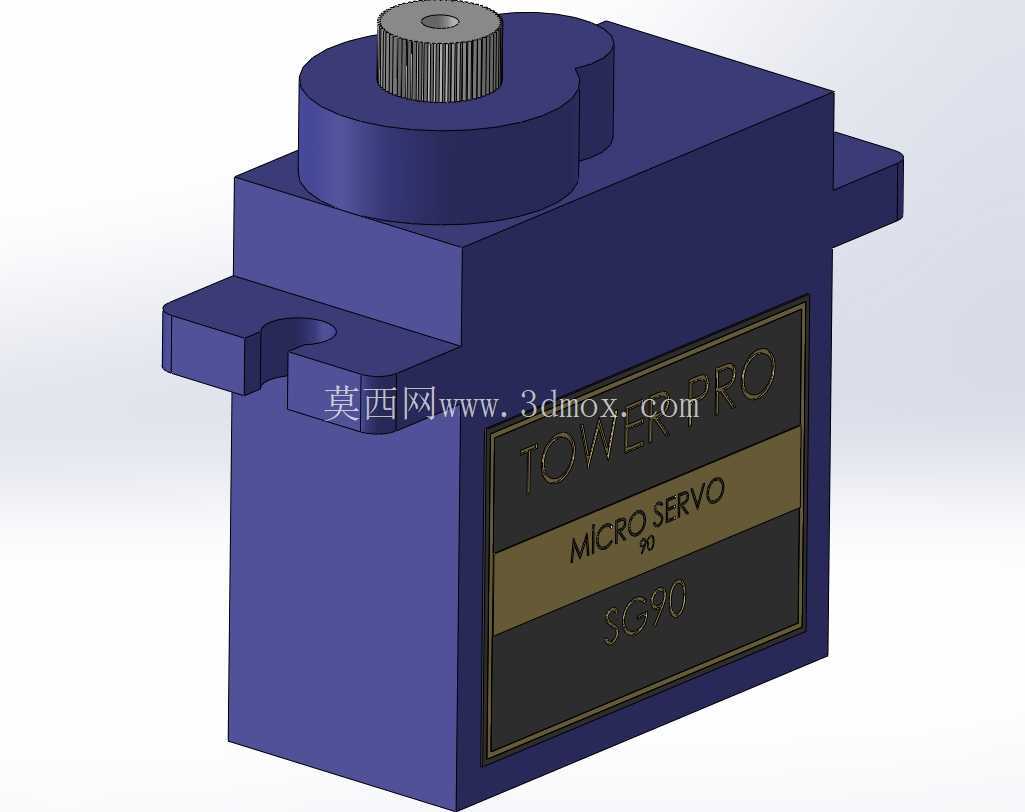

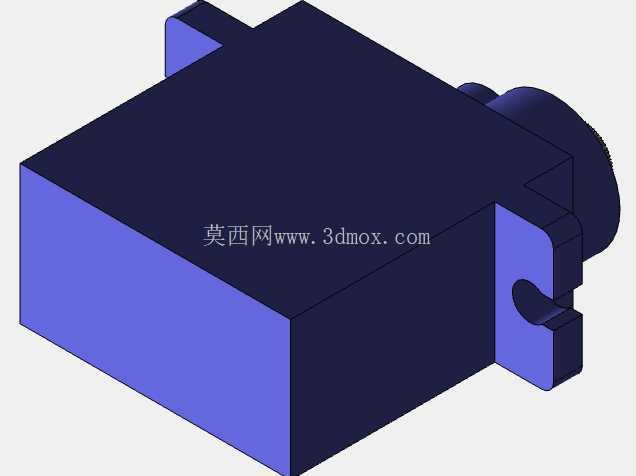

从结构设计思路来看,数模呈现的深蓝色主体是工程塑料注塑外壳,上下壳通过卡扣和螺丝组合封装,外壳两侧伸出带通孔的安装耳,这两个耳位是整机装配的核心定位基准,实际安装时用M2自攻螺丝或者微型铜柱穿过耳孔固定在支架上,孔位间距、耳片厚度都在数模里做了1:1还原,设计安装支架时直接贴合耳片底面做支撑面,就能避免舵机工作时受反作用力出现松动。顶部伸出的带齿输出轴是动力输出端,轴端的花齿用来卡装塑料摇臂,不同长度的直摇臂、盘型摇臂都可以压装在齿轴上,把舵机的角位移转换成连杆的直线推拉动作;建模时特意保留了输出轴的齿形细节,后续设计自定义摇臂时可以直接匹配齿形参数,不用二次测量齿距。外壳正面的标识区域还原了产品铭牌位置,实际选型时可以通过铭牌区分扭矩版本、接线定义,三根引出线分别对应电源、接地、信号,布线时要在装配体里预留出线空间,避免舵机往复转动时线材被外壳或者周边支架挤压磨损。

功能特性层面,这类微型舵机属于角度位置伺服,内部集成了小型直流电机、减速齿轮组、位置反馈电位器和控制电路板,工作时控制板持续比对输入信号对应的目标角度和电位器反馈的当前输出轴角度,驱动电机通过齿轮组减速增扭,直到输出轴转到目标位置后锁止。它的有效转动行程通常在0到180度区间,部分改装版本可以扩展到更大角度,但常规工况下不建议长期堵转,超出额定扭矩负载会打齿或者烧蚀内部电机。设计传动结构时要注意摇臂长度和负载扭矩的换算:舵机轴端输出扭矩固定,摇臂越长,连杆端能输出的直线推力就越小,布置连杆点位时尽量让力作用点靠近输出轴中心,避免超负载导致舵机无法到位、角度抖动。

安装边界上,数模完整还原了整机的外包络尺寸,主体方壳的长宽高、顶部输出轴凸出高度、两侧安装耳的外伸宽度都和实物一致,在紧凑的模型机身或者小型设备腔体里布局时,要给输出轴两侧预留摇臂摆动的空间,不能让外壳周边零件挡住摇臂的转动路径;同时安装耳的下方要留足螺丝锁紧的操作空间,底部不要贴死其他结构,方便后期拆装维护。很多新手设计时只考虑了舵机静止状态的外形,忽略了摇臂转动扫过的扇形区域,装配后才发现摇臂撞到机身外壳,提前用三维数模做运动干涉检查,把舵机0度、90度、180度三个极限位置的摇臂位置都做装配校验,就能完全规避这类问题。另外内部齿轮组的布局在数模里也做了对应体现,多级减速齿轮把电机的高转速低扭矩转换成输出轴的低转速高扭矩,理解这个传动路径后,调试时遇到角度偏差、回中不准的问题,就能快速判断是齿轮间隙、电位器磨损还是安装负载过大导致的,对样机调试和结构优化都有实际参考价值。
