等节距圆柱螺旋压缩弹簧结构设计

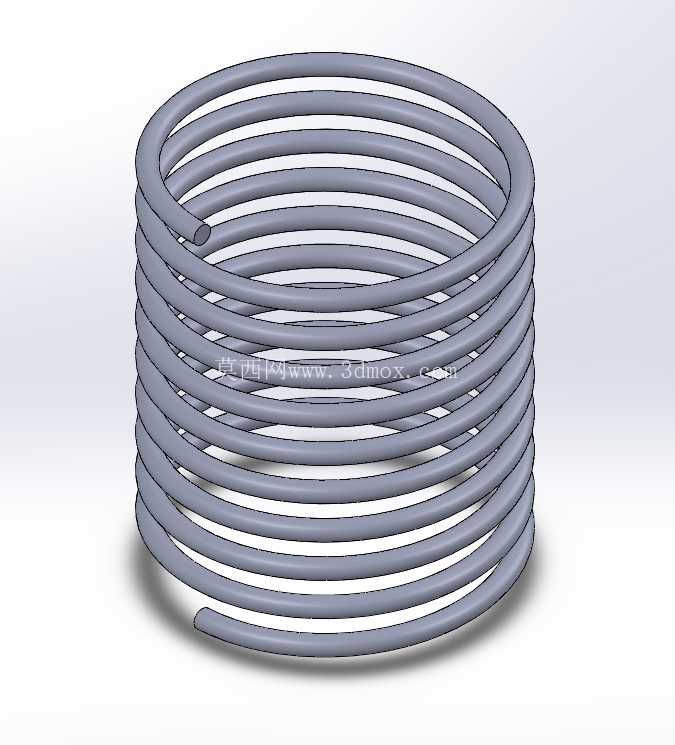

做机械结构设计的同行大多有体会，螺旋压缩弹簧是看起来结构简单、实则选型和建模细节最容易出问题的通用零件，很多设备的故障根源往往就出在弹簧参数匹配不到位上。这次建模的这款等节距圆柱螺旋压缩弹簧，是日常设备设计里应用频次最高的弹性元件品类，建模过程中完全按照常规量产弹簧的工艺逻辑做了细节还原，没有做过度的理想化简化。

从实际应用场景来看，这类弹簧的覆盖范围极广，小到消费电子里的按键复位结构、文具里的回弹部件，大到工业阀门的启闭复位、汽车悬架系统的缓冲承载、自动化产线的缓冲限位结构、离合器的压力提供组件，甚至门锁铰链的复位机构、钟表机芯的动力存储结构，都能看到同结构弹簧的身影。不同场景下对弹簧的线径、节距、中径、有效圈数要求差异极大，建模时特意保留了端部并圈磨平的工艺结构——这是很多新手建模容易忽略的点，实际量产的压缩弹簧两端都会做3/4圈到1圈的并圈处理，且端面磨平至支撑面贴合度不低于90%，否则安装后弹簧容易出现偏载、侧弯，受力时摩擦圈体导致刚度曲线偏离设计值，严重时还会出现永久变形失效。

设计这类弹簧的时候，首先要明确的是安装边界条件：弹簧的安装孔直径通常要比弹簧外径大0.5到1mm，避免弹簧压缩变形时外径胀大卡滞在安装孔内；配套的导向轴直径则要比弹簧内径小0.3到0.8mm，预留足够的变形间隙同时防止弹簧受压失稳侧弯。这款模型的圈体采用等节距设计，意味着在有效变形区间内刚度呈线性特性，选型计算时可以直接通过切变模量、线径、中径、有效圈数直接计算理论刚度值，不需要考虑变节距带来的变刚度特性，适配绝大多数对刚度线性度有要求的常规工况。

从功能特性来说，这款弹簧依靠金属丝的扭转变形存储和释放机械能，当承受轴向压力时，圈体之间的间隙逐步缩小，金属丝产生弹性扭转变形，将外力做功转化为弹性势能存储，当外力撤除后可以推动配套结构复位，同时可以在承受冲击载荷时吸收冲击能量，起到缓冲减震的作用。建模时特意还原了弹簧端部的自然收尾结构，没有做生硬的圈体拼接，完全符合冷卷弹簧的实际成型工艺：冷卷弹簧是将经过预处理的弹簧钢丝在常温下通过卷簧机直接卷制成型，卷制完成后经过淬火回火处理达到设计需要的硬度和弹性极限，最后经过端面磨平、表面处理等工序完成加工，模型的圈体过渡完全匹配这一工艺的成型特征，不会出现工艺上无法实现的尖角、错位结构。

很多新手在做弹簧选型和建模时容易忽略强压处理的工艺余量，实际量产的压缩弹簧都会经过强压工序，也就是将弹簧压缩至并圈状态保持一定时间，让弹簧内部产生有益的残余应力，提升弹簧的承载能力和疲劳寿命，建模时的自由长度需要预留强压后的缩短量，避免成品弹簧自由长度不符合安装要求。另外在安装结构设计时，要注意弹簧的压缩行程不能超过极限压缩量的80%，长期工作在接近并圈的状态下，弹簧很容易出现应力松弛，导致弹力衰减失效。

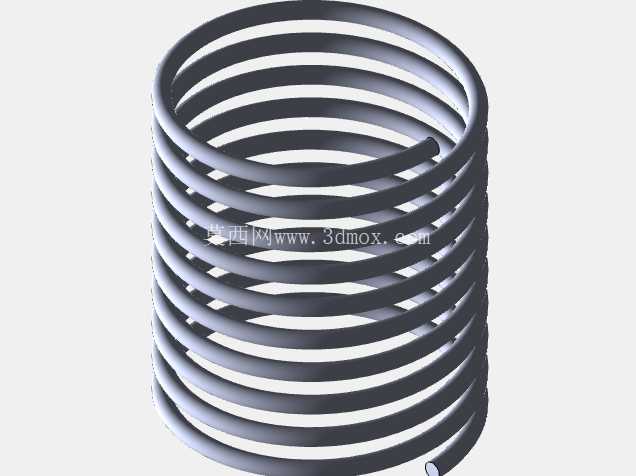

从建模细节来看，这款模型的圈体扫掠路径完全遵循螺旋线的几何特征，两端的并圈部分节距逐步过渡到线径尺寸，保证并圈位置的圈体紧密贴合，端面磨平的部分做了平面切除处理，还原实际产品的支撑面结构，不管是用来做装配干涉检查、还是做机构运动仿真，都可以直接调用，不会出现几何特征错误导致的仿真失败问题。在做设备结构设计时，这类标准结构的弹簧不需要从零开始建模，直接匹配安装尺寸调整参数即可，能大幅提升结构设计的效率，同时避免因建模细节错误导致的后续加工、装配问题。
