四旋翼竞速无人机整机结构设计方案

　　这套四旋翼竞速无人机的结构设计，核心围绕障碍穿越场景下的高动态飞行需求展开，区别于普通航拍无人机的稳性优先设计逻辑，整个机架的布局、部件安装位、动力匹配都完全服务于高机动飞行的响应速度与结构可靠性。从实际应用场景来看，这类机型主要用于封闭赛道的障碍穿越飞行，需要在密集的门架、绕桩点位间完成快速俯仰、横滚、偏航动作，对整机的重量控制、重心排布、结构抗冲击性都有极高要求。

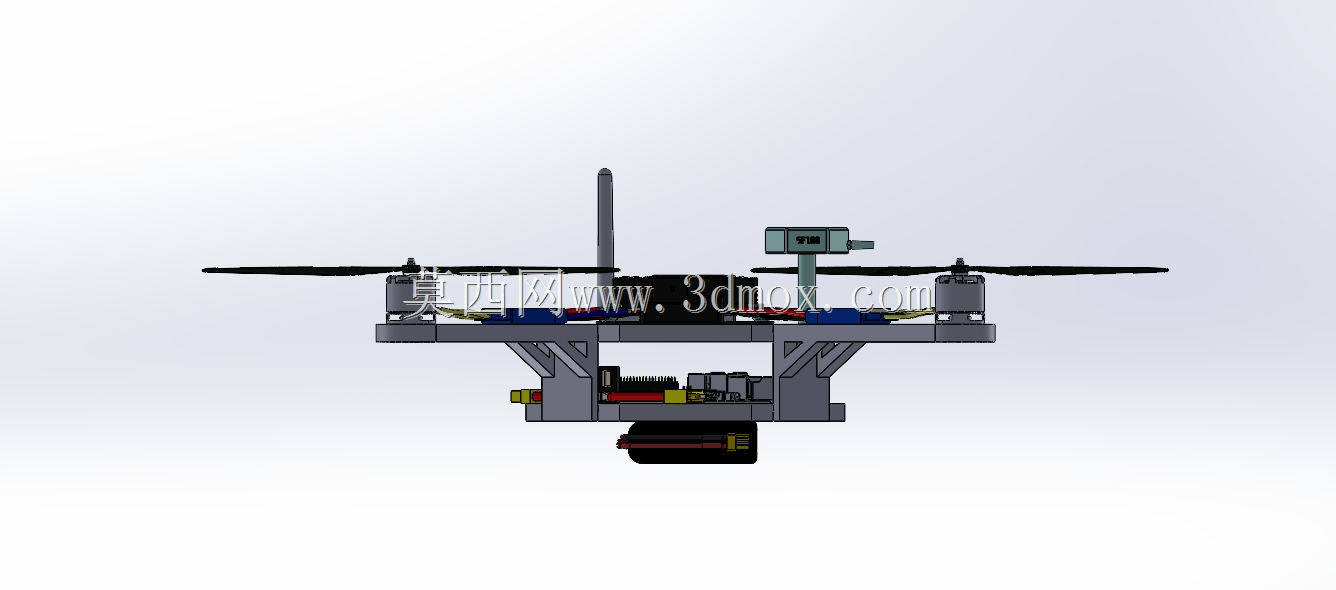

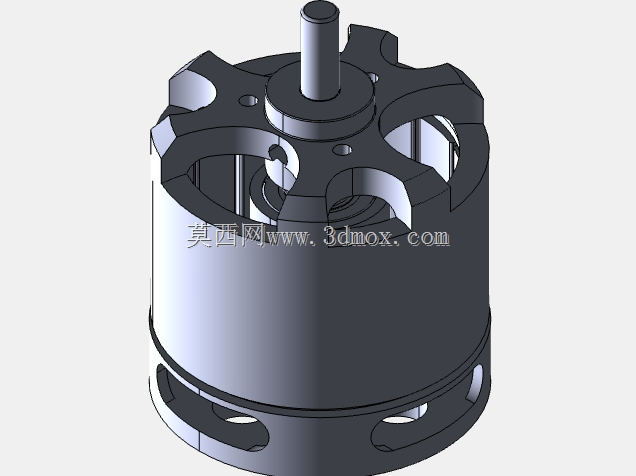

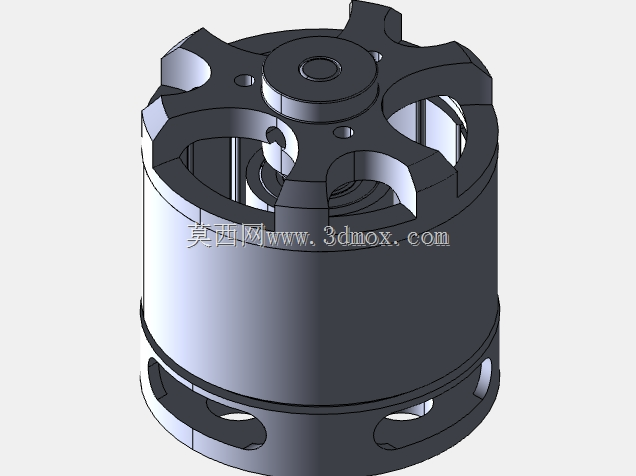

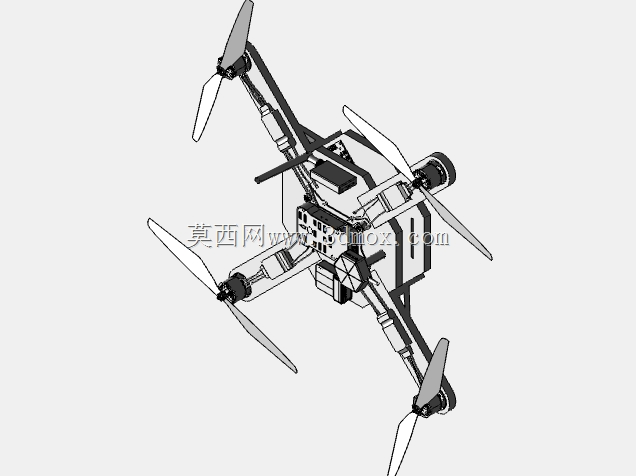

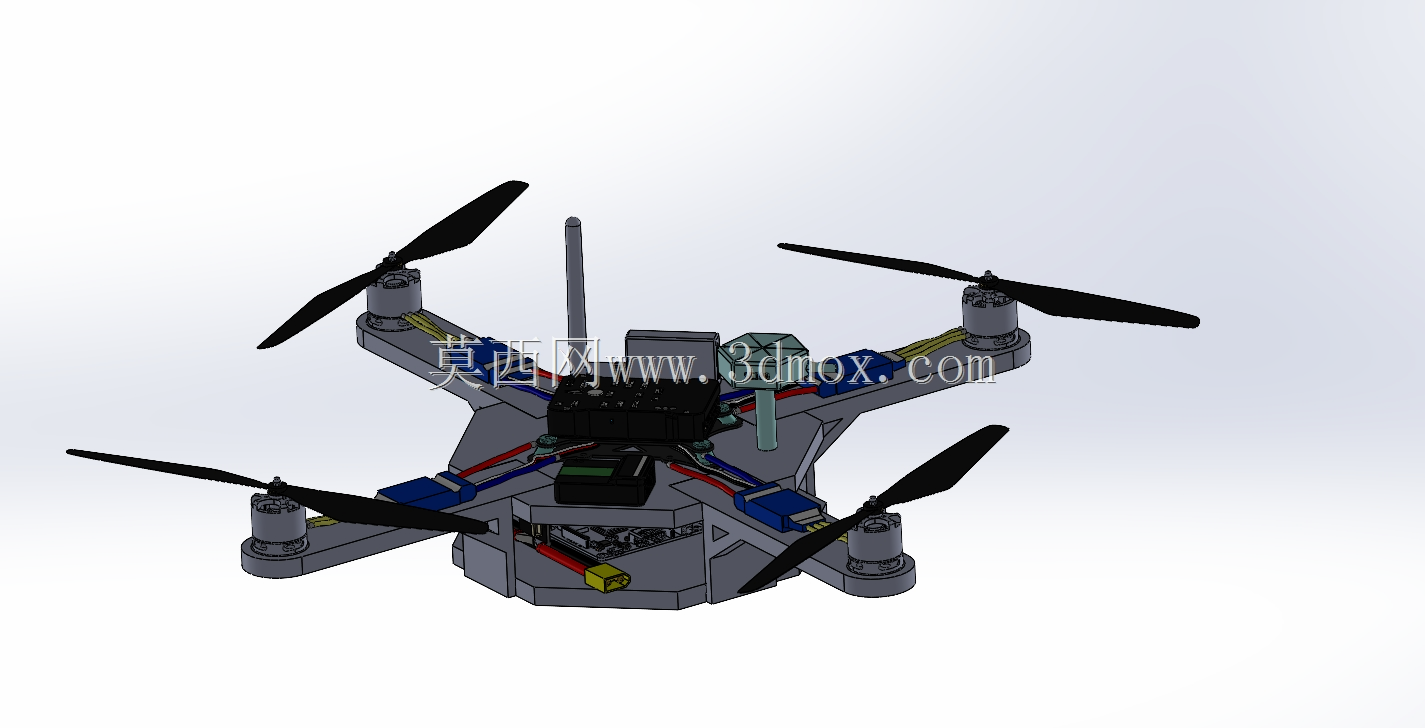

　　设计过程中首先确定的是X型机架布局，这种布局相比十字型布局，在前进方向的动力响应更直接，四个机臂的受力分布更均匀，飞控的动力分配逻辑也更适配竞速场景下的快速打杆操作。机臂采用一体化的碳板嵌合结构，机臂末端的电机安装座预留了标准的电机安装孔位，适配常用的2207、2306系列无刷电机，安装座与机臂主体之间做了加厚的过渡圆角，避免炸机时电机座直接断裂，同时机臂与中心板的连接位置采用快拆式的压合固定结构，不需要额外的螺丝贯穿，既减轻了连接位置的重量，也能在机臂受损时快速更换，不需要拆解整个中心板的布线。

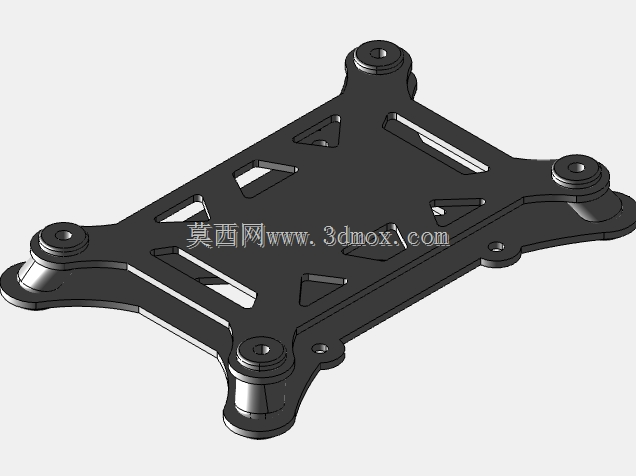

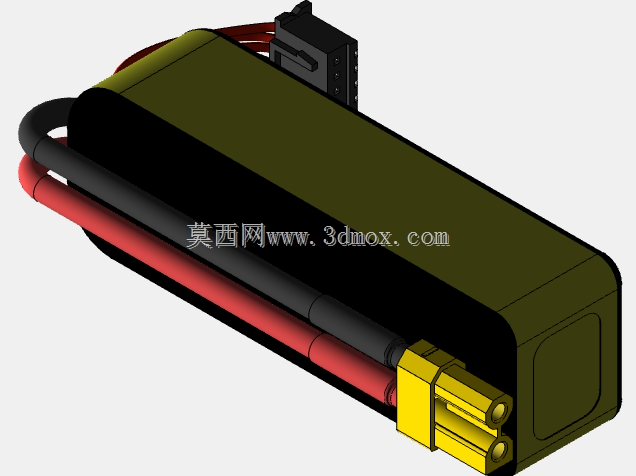

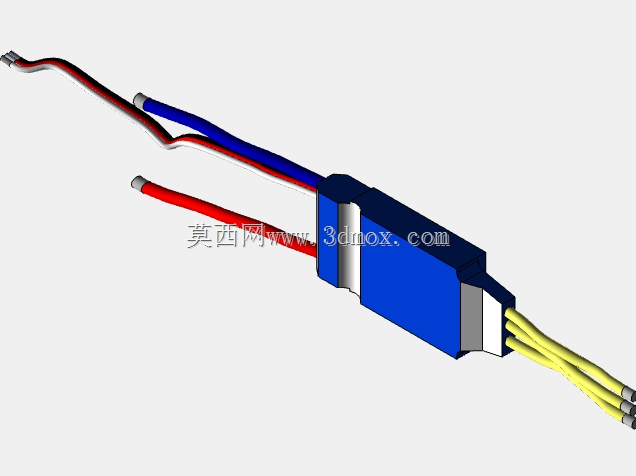

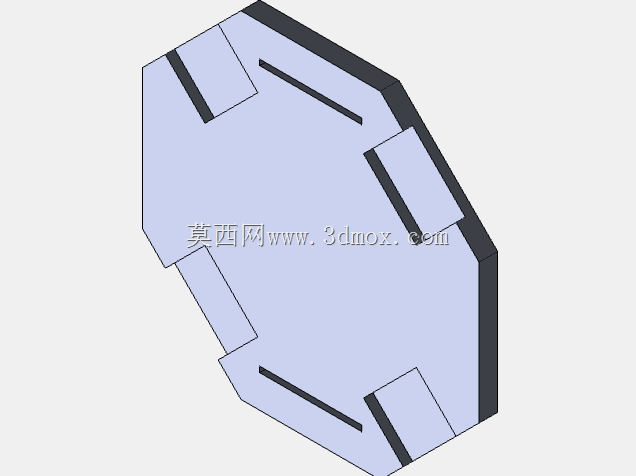

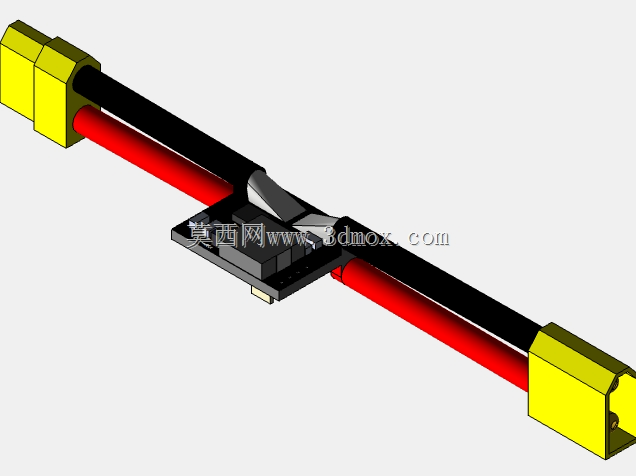

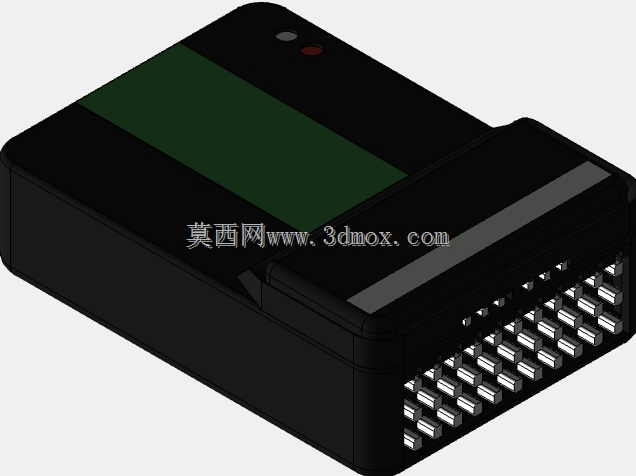

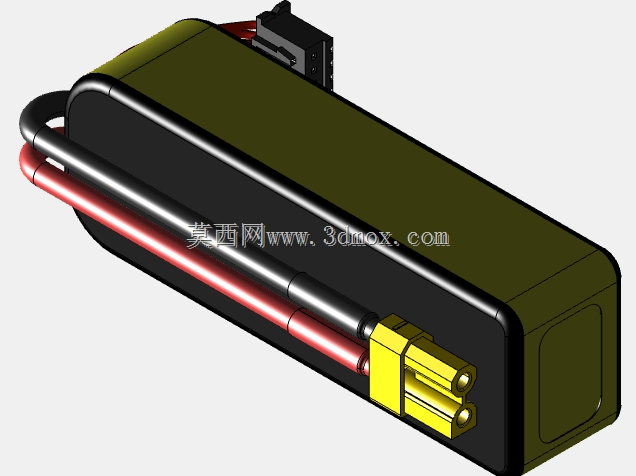

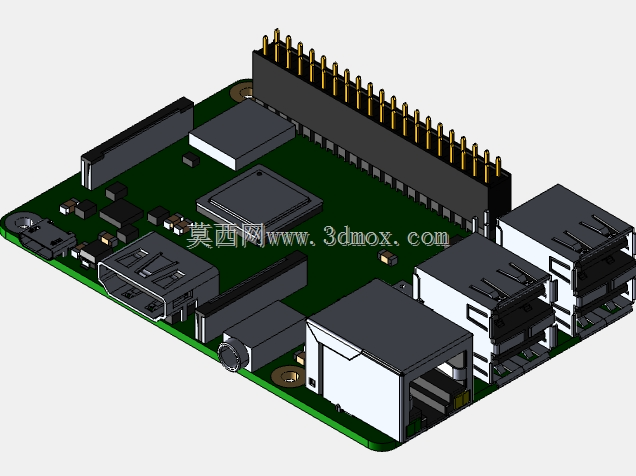

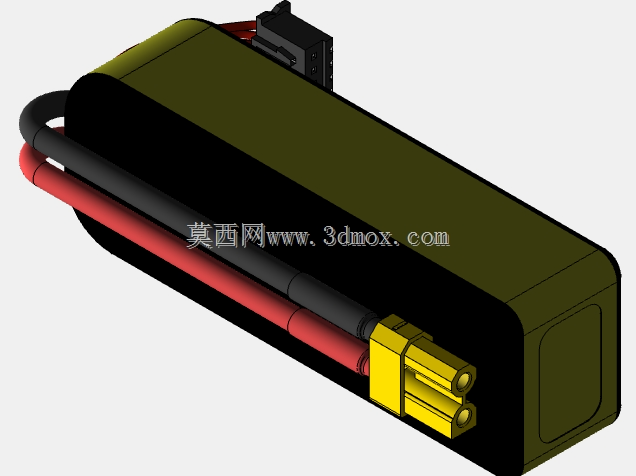

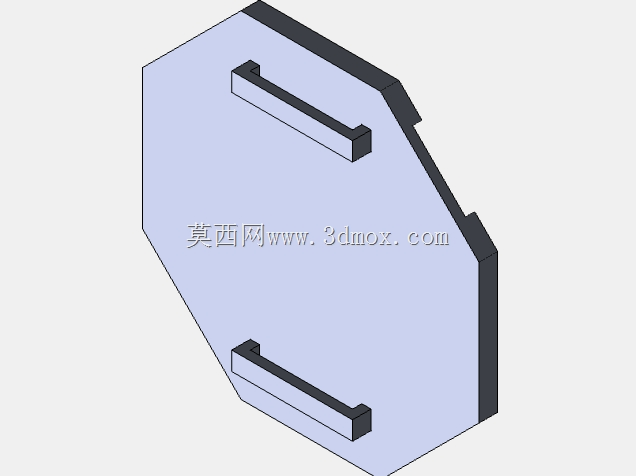

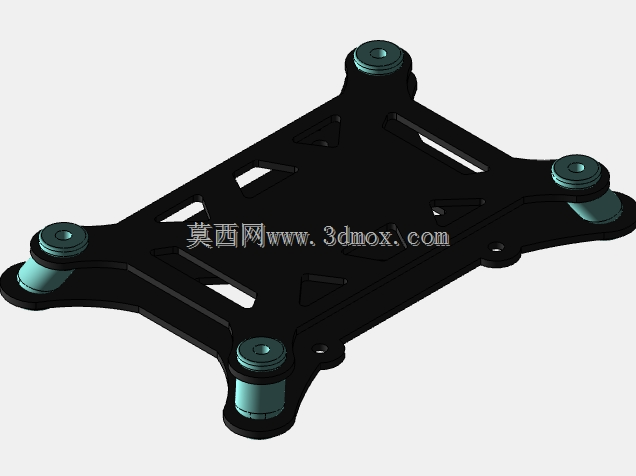

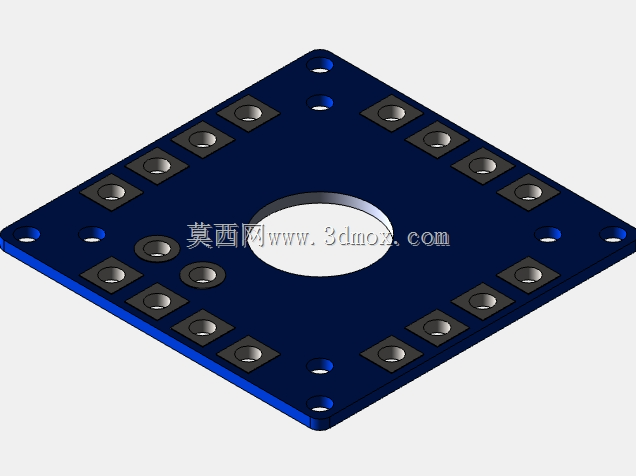

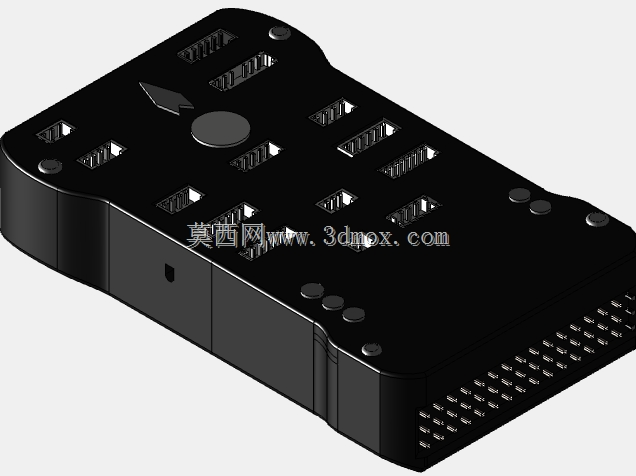

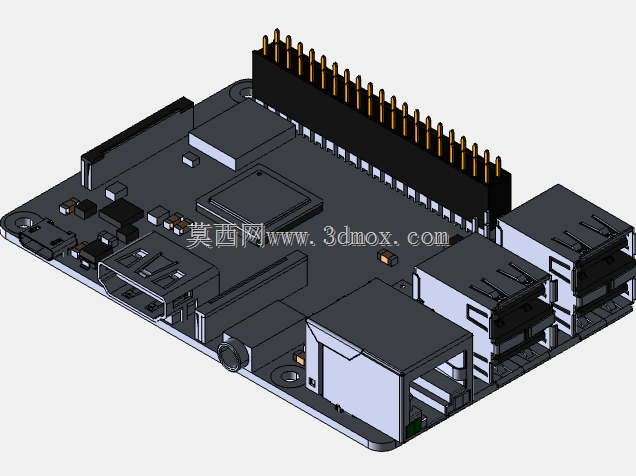

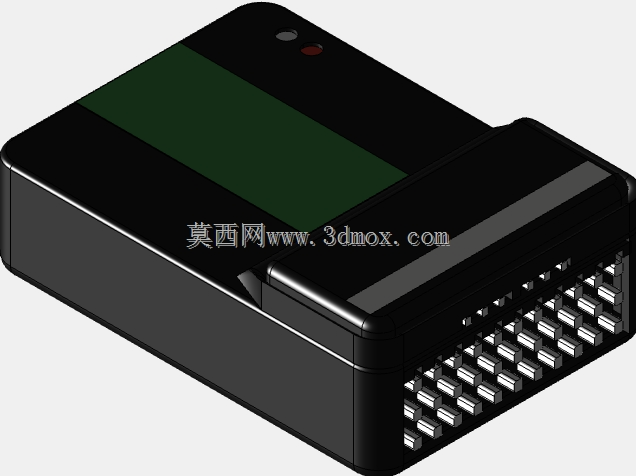

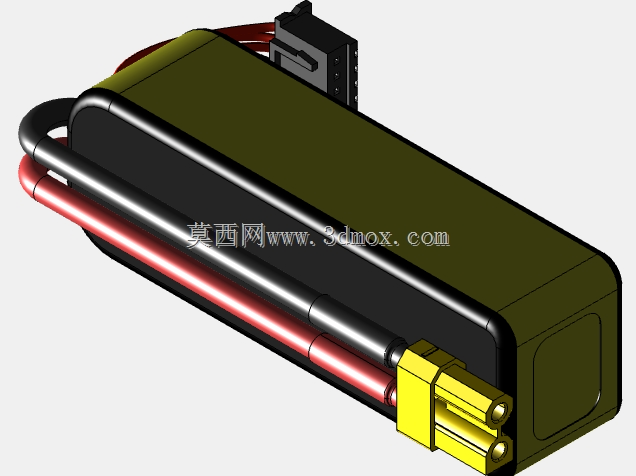

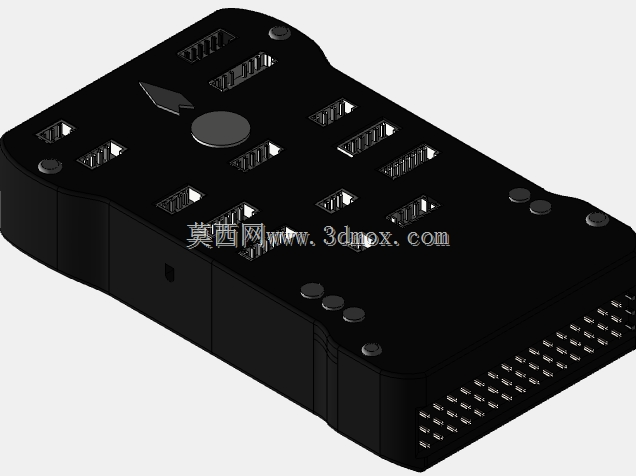

　　中心板的分层设计是整个结构的核心，上层板预留了飞控、电调、图传发射模块、接收机的安装位，各个模块的安装孔位按照常用竞速飞控的标准孔距设计，同时在板件上预留了走线槽，所有的电调信号线、电机线、图传馈线都可以沿着走线槽排布，避免飞行过程中线材晃动干扰飞控的陀螺仪传感器，也减少线材外露带来的风阻。下层板主要用于安装动力电池，电池安装位设计了可调节的绑带固定槽，可以适配不同容量的4S、6S竞速锂电池，同时电池安装位的位置刚好落在整机的重心垂线上，调整电池前后位置就能快速配平整机重心，避免飞行时出现重心偏移导致的动力浪费。

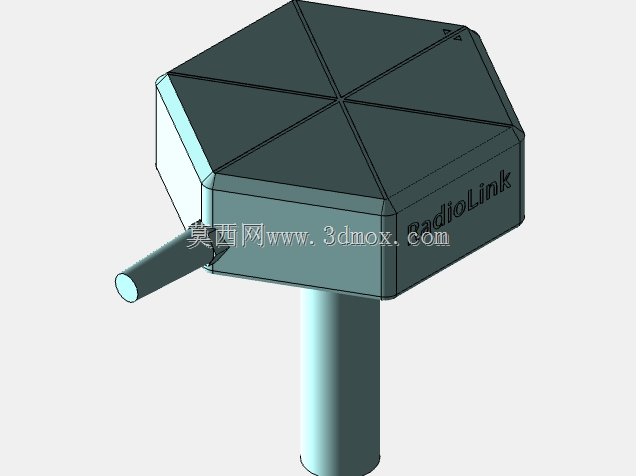

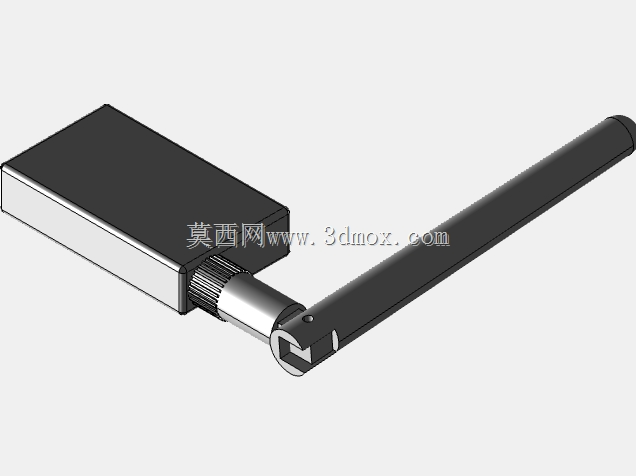

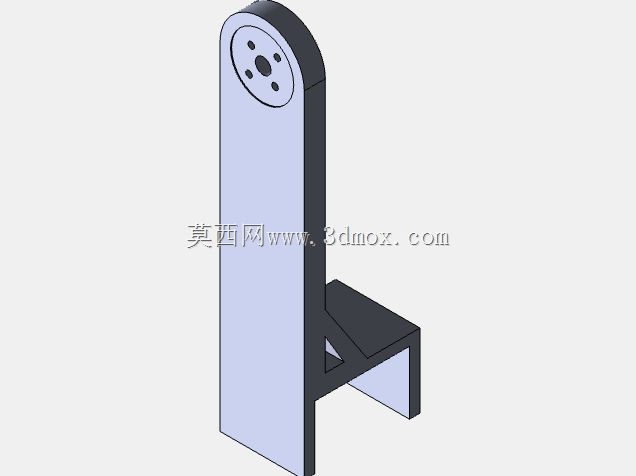

　　整机的顶部预留了摄像头与图传天线的安装位，摄像头安装座带有角度调节结构，可以根据不同赛道的飞行速度调整摄像头的俯仰角度，高速赛道可以将摄像头角度调大，避免大角度前飞时看不到前方赛道，低速障碍赛道可以适当调小角度，获得更好的近距障碍视野。图传天线采用直立式安装位，安装在中心板的后侧位置，远离飞控与电调的干扰源，同时天线的高度略高于整机最高点，避免飞行时机架或者螺旋桨遮挡图传信号。

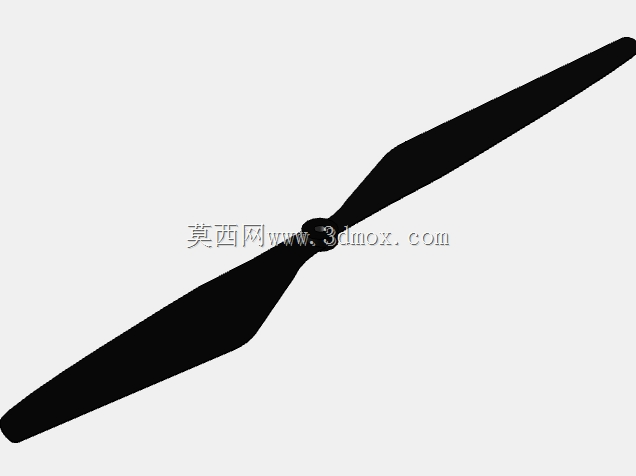

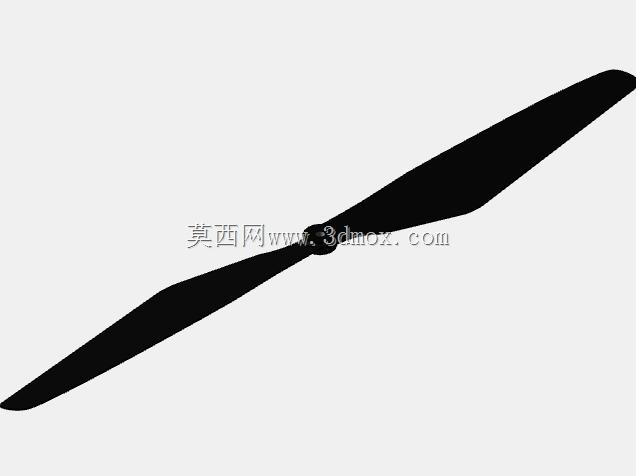

　　从安装边界来看，整机的对角电机轴距适配常用的5寸螺旋桨，螺旋桨旋转时不会碰到机架本体，机臂的长度经过精确计算，螺旋桨的下洗气流不会打到中心板上的电子部件，减少动力损耗。机架的整体高度控制在合理范围内，既给下层的电池安装留出足够空间，也避免整机高度过高导致飞行时风阻过大、横滚响应变慢。起落架采用轻量化的短脚设计，安装在中心板的四个角位置，高度刚好让摄像头与电池不会直接接触地面，降落时可以吸收一部分冲击，同时不会增加过多的风阻与重量。

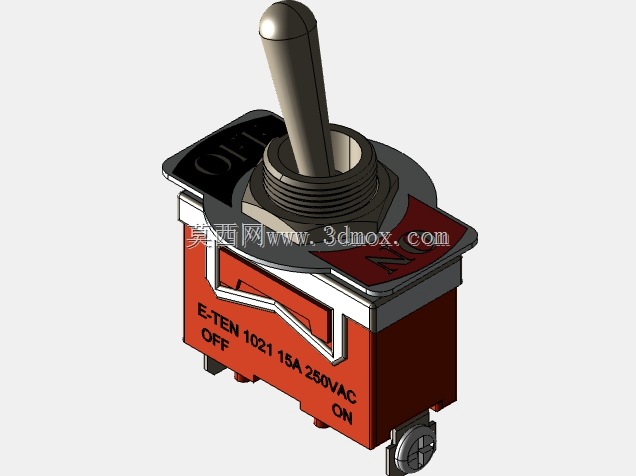

　　结构设计中还考虑了炸机后的易损件更换成本，所有的机臂、摄像头座、天线座都采用独立的模块化设计，单个部件损坏后不需要更换整个机架，只需要替换对应的损坏部件即可。各个电子部件的安装位都预留了足够的散热空间，电调与飞控的位置刚好处于螺旋桨的下洗气流范围内，飞行时的气流可以直接带走电子部件工作产生的热量，避免长时间大油门飞行时电调过热降功率。整机的布线全部隐藏在中心板的两层板之间，外观更简洁的同时，也避免线材被螺旋桨打到造成飞行事故。

　　在实际的飞行场景中，这种结构的无人机可以在满油门状态下完成快速的横滚、急转弯动作，机架的刚性足够，不会出现大动作时机架形变导致的飞控共振问题，重心集中在整机中心位置，动力输出更直接，打杆的响应延迟控制在极小范围内，完全满足竞速飞行时的精准操控需求。
