多关节伺服机械臂夹持作业工作站

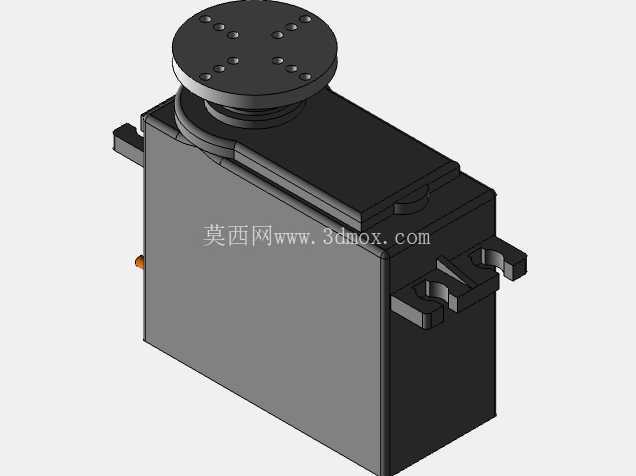

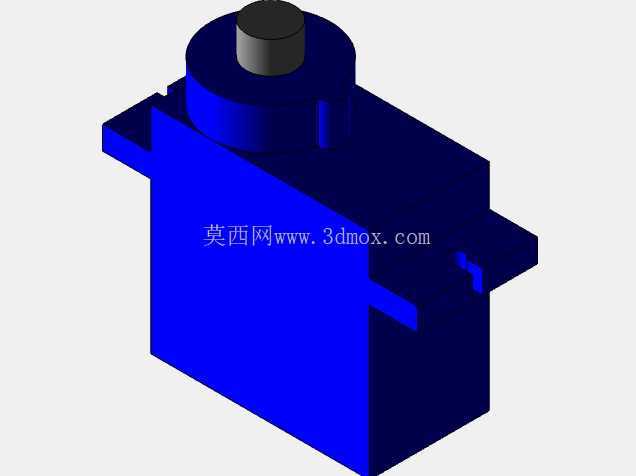

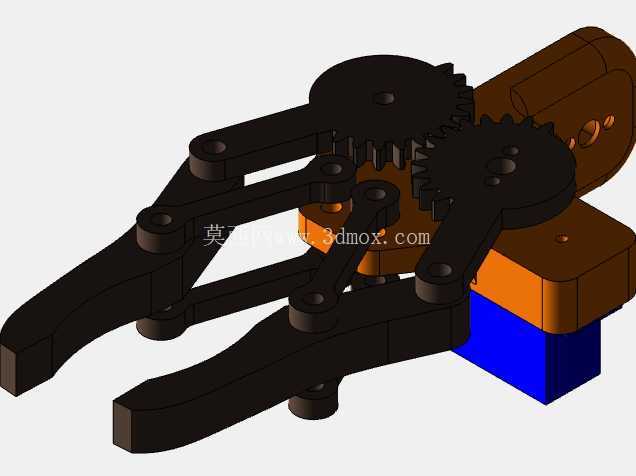

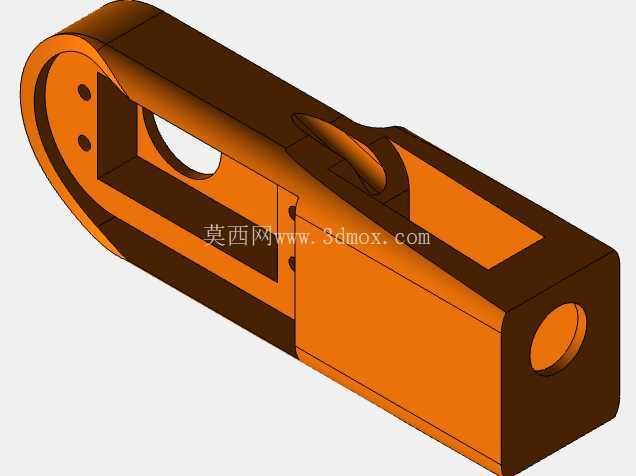

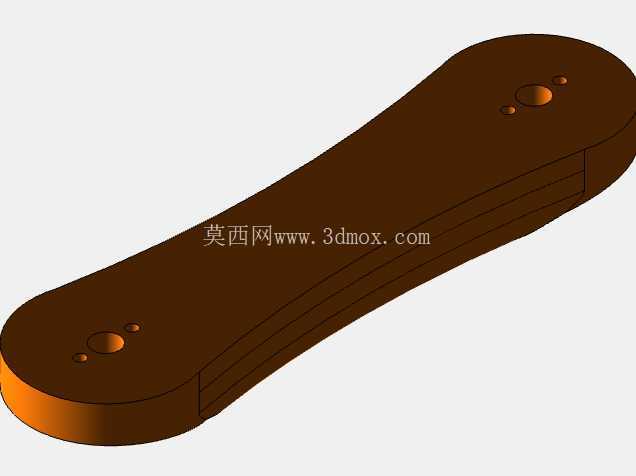

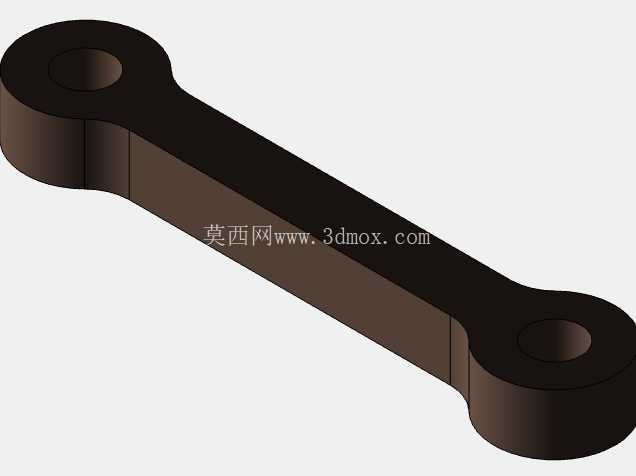

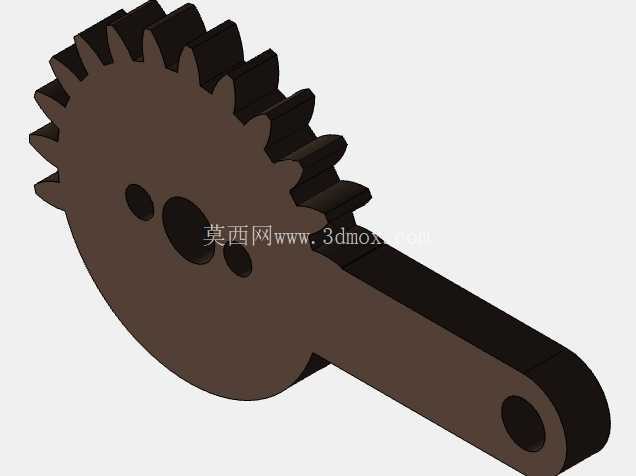

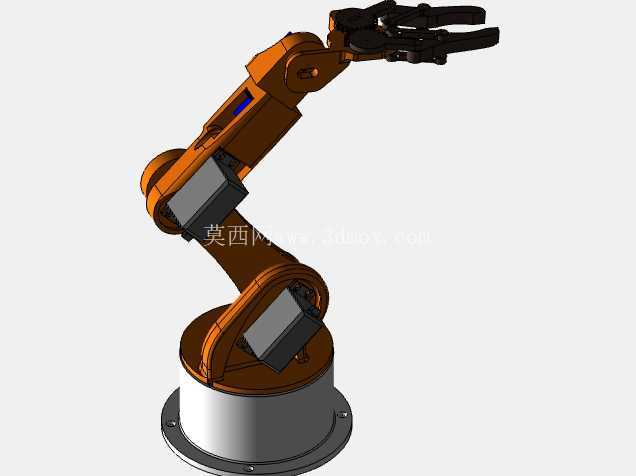

　　这套多关节机械臂组件的结构搭建，先从末端执行器的作业需求反向倒推：夹爪采用平行双指开合构型，指端预留防滑齿形接触面，可适配规则块状工件、轴类小件、薄壁壳体的抓取动作，夹爪开合行程覆盖常规3C装配工位0至80毫米的工件尺寸区间，指部铰接点做了限位凸台设计，避免开合超程导致传动卡滞。大臂与小臂的关节驱动全部内置伺服电机，电机输出端搭配谐波减速结构，关节回转间隙控制在极小范围，重复定位精度可满足小件搬运、点位分拣、装配对位的工艺要求，臂体外壳采用折弯钣金加加强筋的构型，在保证整体刚性的前提下控制运动部件自重，降低关节驱动的负载冗余。

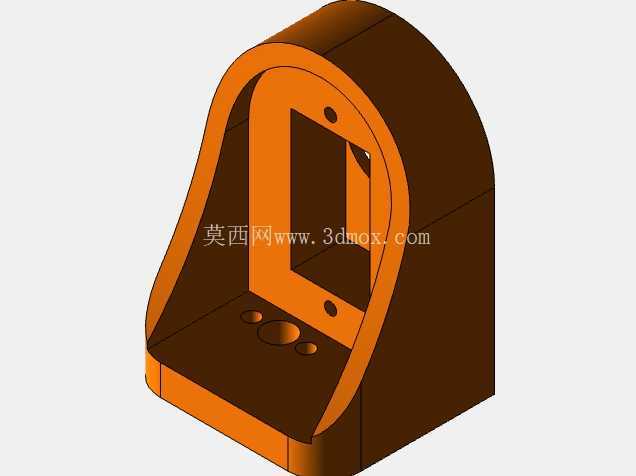

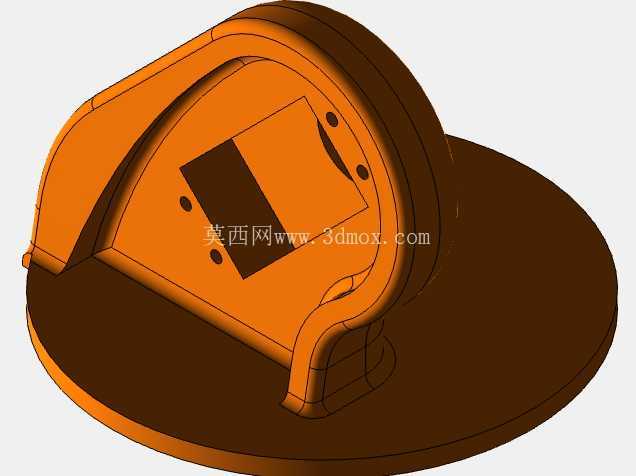

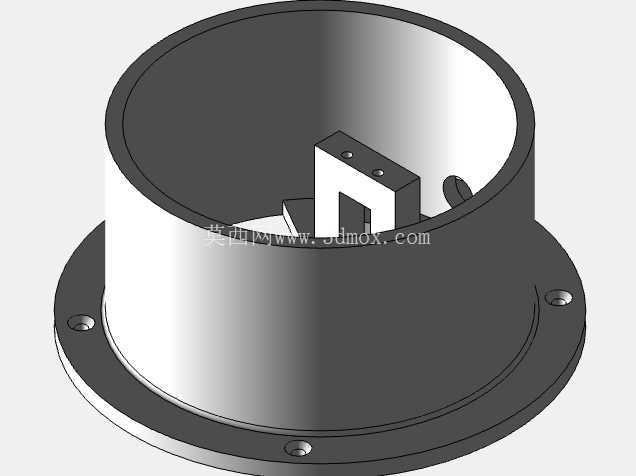

　　底座部分采用圆盘式安装法兰，法兰盘上均布多个沉头安装孔，可直接固定在工作台面、流水线侧装支架或者移动AGV车体的搭载平台上，底座内部容纳第一轴回转驱动组件与走线腔，所有动力线、编码器线从臂体内部中空通道穿行，避免作业过程中线缆外露剐蹭周边设备。从实际产线落地场景来看，这类构型的机械臂常部署在3C电子装配段完成螺丝锁付对位、PCB板上下料，在轻工包装工位完成小件产品分拣装箱，在教学实训平台作为机器人运动学演示载体，也可在实验室场景配合视觉系统完成无序抓取验证。

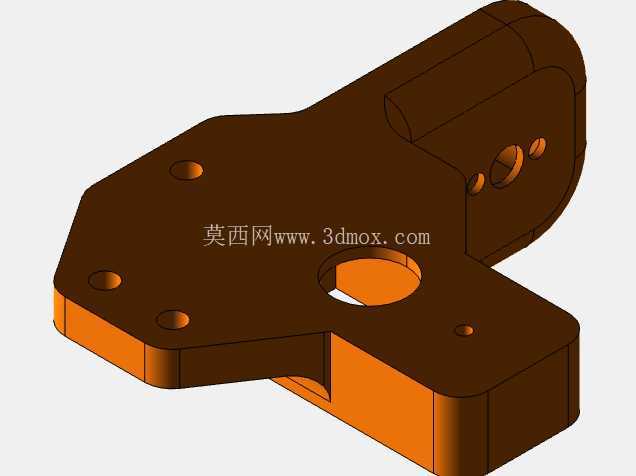

　　设计阶段对臂展运动包络做了完整校核：大臂俯仰角度覆盖负30度至正120度，小臂俯仰角度覆盖负90度至正150度，末端腕部可实现360度回转，整个工作半径覆盖底座周边0.8米以内的作业空间，安装时只需保证底座法兰对接面平面度公差在0.2毫米以内，周边预留不小于100毫米的安全避让间隙，即可避免臂体运动时与周边护栏、料仓发生干涉。各关节的电机安装座采用嵌入式定位止口设计，装配时电机轴与减速输入端的同轴度可直接通过止口保证，无需额外做复杂的找正调整，后期维护拆解时也能快速复位装配精度。夹爪与小臂末端的连接采用标准法兰接口，可快速更换气动吸盘、焊枪夹具、打磨头等不同末端执行器，拓展不同工艺用途。

　　臂体的外观配色采用工业设备常用的警示橙搭配深灰防护盖板，关节缝隙处预留密封胶条安装槽，可阻挡车间粉尘、少量飞溅切削液进入内部传动腔，适配普通工业车间的日常作业环境。整个组件的装配层级划分清晰，底座回转组件、大臂驱动组件、小臂传动组件、末端夹爪组件各自为独立装配模块，建模过程中所有运动副的配合关系完全按照实际物理装配约束设定，可直接用于运动仿真验证，模拟不同轨迹下的臂体姿态变化，提前排查奇异点位、运动干涉问题，为后续电气选型、产线布局模拟提供准确的三维数模支撑。底座法兰的安装孔位间距、外接轮廓尺寸都做了标准化适配，既可以搭配固定式机座使用，也能倒装在龙门架下方完成下方料盘的取放作业，不同安装姿态下关节的负载能力都经过力矩校核，保证在额定臂展位置抓取额定重量工件时，各驱动轴不会出现过载报警。
