DIY项目用嵌入式电能计量表外壳结构

　　在个人DIY电子项目、小型户用配电改造、自制能耗监测装置的场景里，很多爱好者都会遇到现成电能表外壳适配性差、开孔尺寸不匹配自制电路板的问题，这款嵌入式电能计量表的外壳结构，就是针对这类非标准化DIY应用场景设计的结构件。从实际使用需求来看，这类表具主要用于小功率交流回路的电能参数采集，需要嵌入安装在自制配电箱面板、桌面设备控制面板或者小型储能装置的外壳上，因此外壳的安装适配性、显示窗口的对位精度、壳体的结构强度都是设计时需要重点考量的维度。

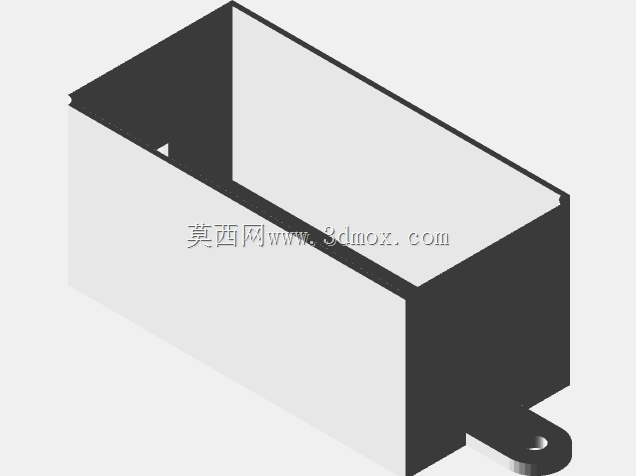

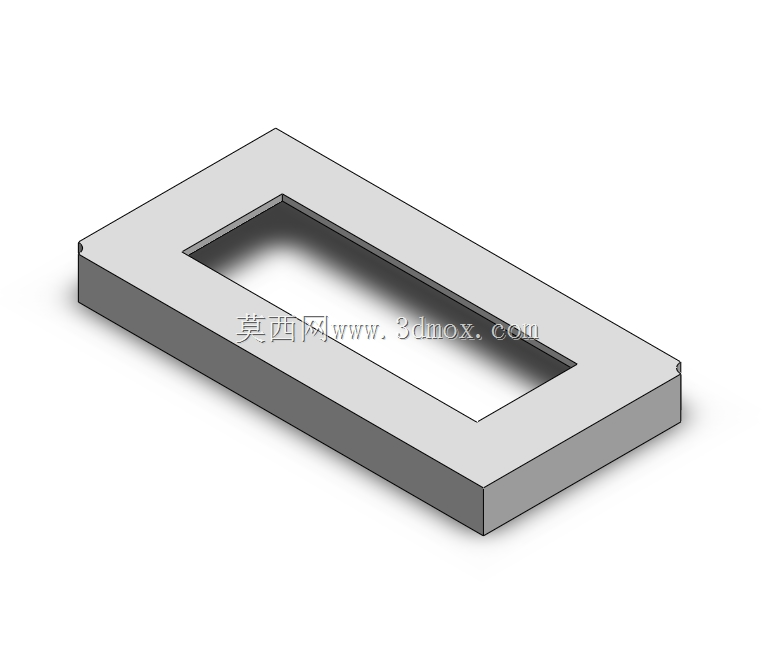

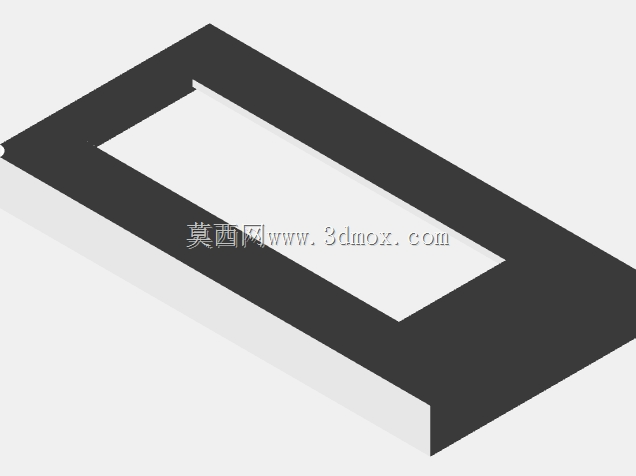

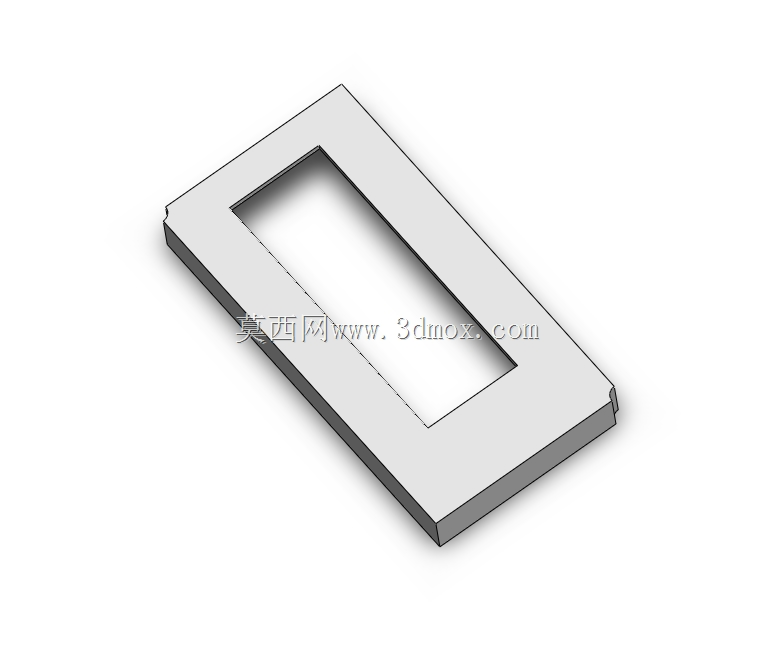

　　设计思路上，这款壳体采用了一体化注塑成型的结构方案，整体为扁平矩形构型，正面预留了长条形的显示窗口开口，窗口边缘做了0.8mm的内止口设计，既可以承托透明显示面板，也能避免组装后出现漏光、面板移位的问题。壳体的侧壁厚度均匀控制在1.8mm，既保证了成型时的熔体流动顺畅性，避免出现缺胶、缩痕等注塑缺陷，也能在安装时提供足够的结构强度，不会因为面板锁紧力过大导致壳体变形。壳体的四个边角做了R3的圆角过渡，一方面是避免安装时锐边划伤操作人员，另一方面也能减少注塑成型时的应力集中，提升壳体的抗冲击性能。

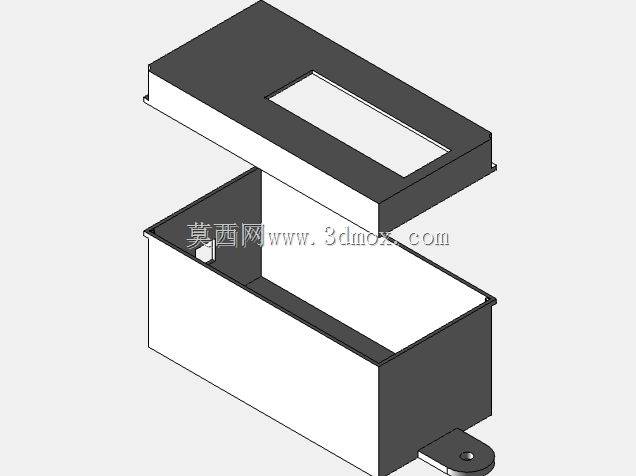

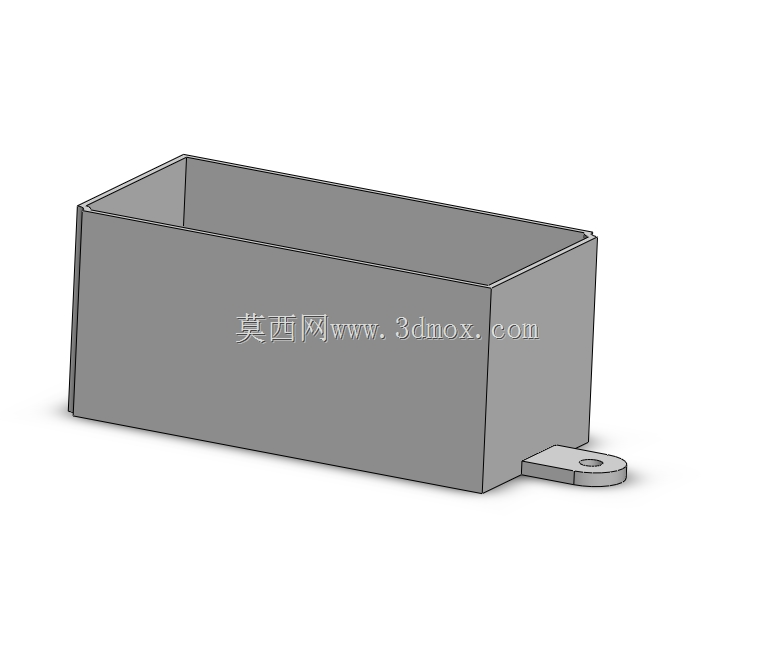

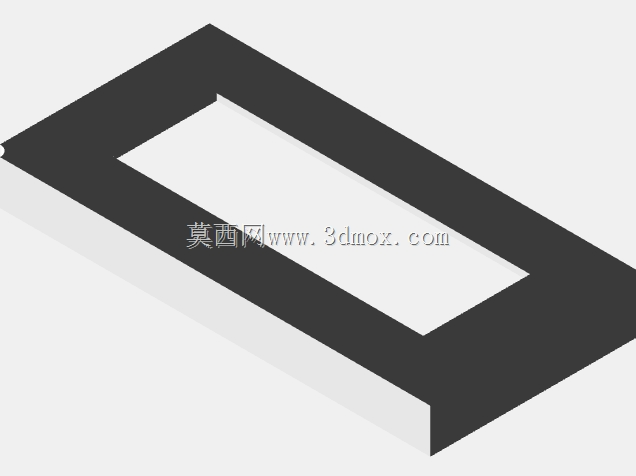

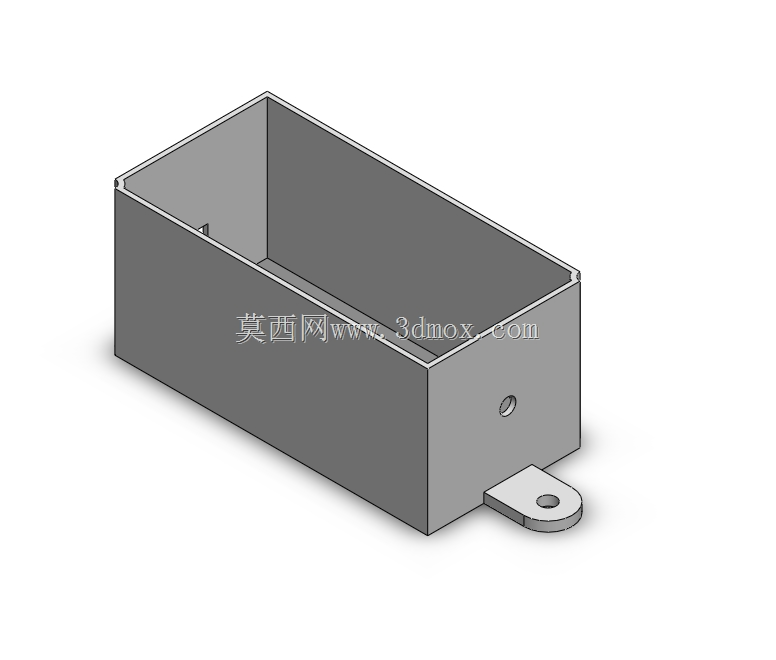

　　从安装边界来看，这款壳体的嵌入安装深度为12mm，适合安装在厚度1-3mm的面板上，壳体背部的两侧预留了卡扣安装位，不需要额外打螺丝固定，只需要在安装面板上开出对应尺寸的矩形开孔，将壳体从正面推入即可通过卡扣卡紧在面板上，拆装维护都十分方便。显示窗口的尺寸匹配常见的0.96寸OLED显示屏或者段码式液晶电能计量模块，窗口的内边缘距离壳体正面外边缘的距离为5mm，刚好可以覆盖安装开孔的边缘，避免开孔处的毛边外露影响外观。壳体的内部空间预留了电路板安装柱，柱高6mm，安装柱中心预留M2的自攻螺丝孔位，可以直接固定通用尺寸的电能计量电路板，不需要额外做结构改装。

　　实际应用中，这类结构件除了用于DIY电能监测项目，也可以适配小型教学实验装置、自制光伏离网系统的能耗监测单元、桌面电源的参数显示模块等场景。壳体的外表面做了细磨砂纹理处理，既不容易残留指纹和划痕，也能和常见的塑料配电箱、金属设备面板形成视觉上的质感统一。在结构细节上，壳体的底部预留了2mm宽的走线槽，方便电路板的接线从背部引出，不会因为线材挤压导致壳体安装不到位；卡扣的设计做了15度的导入斜角，安装时不需要太大的按压力就能顺利卡入面板，同时卡扣的卡接量为1.2mm，卡入后不会因为日常的振动、拉扯出现松脱的问题。

　　不同于工业级标准化电能表的厚重外壳，这款针对DIY场景设计的壳体在保证结构强度的前提下尽可能做了轻量化设计，整体重量不到20g，不会给安装面板带来额外的负重。壳体的材质选用通用ABS工程塑料，具备不错的绝缘性能和耐温性能，在-20℃到60℃的工作环境下都不会出现变形、脆裂的问题，完全满足民用DIY项目、小型实验装置的使用环境要求。在设计过程中，特意规避了工业表壳上多余的铅封位、接线端子固定位等DIY场景用不到的结构，最大化利用内部空间，让有限的壳体容积可以容纳更多的扩展模块，比如通讯模块、按键模块等，方便使用者根据自己的需求做功能扩展。
