USB2.0A型充电母座接口结构

这个USB A型母座属于整机面板上最常见的板端/线端供电接口，日常在充电器、排插、移动电源、工控面板、小家电控制板、测试治具和各类通讯终端上都会遇到。它承担的不是复杂机械传动任务，而是提供一个稳定、可反复插拔的物理连接边界：外部USB公头插入后，通过内部弹片触点完成电源正负极与信号引脚的导通；2P配置偏向纯供电场景，4P配置则保留D+、D-信号，可兼顾数据识别、充电协议握手和短距离通信。

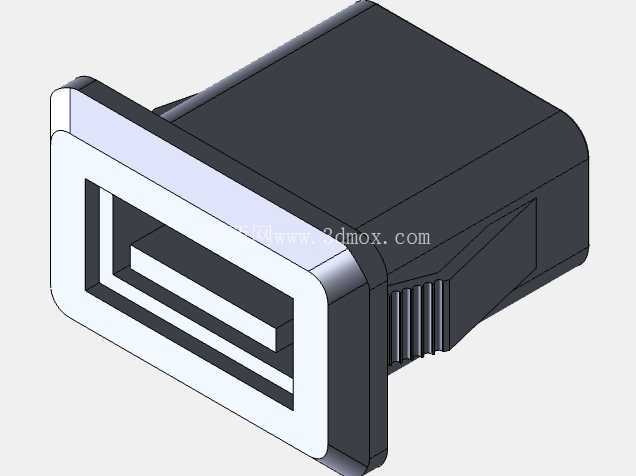

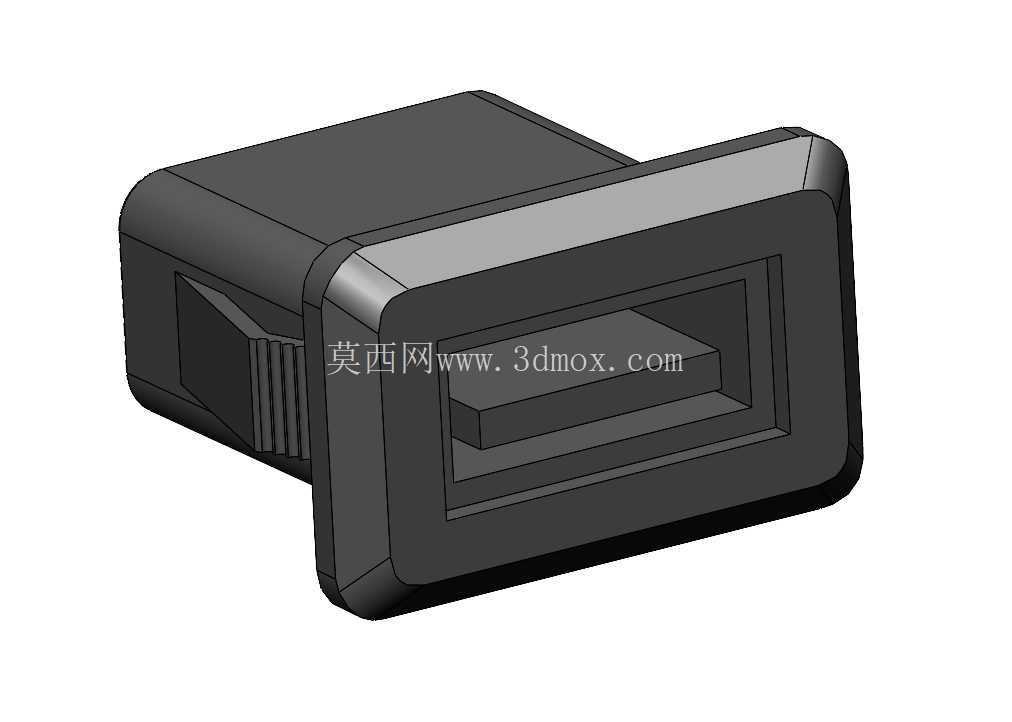

从结构上看，模型把母座外侧的矩形安装法兰、前端插接腔、后部线束或端子容纳区以及侧向防退卡扣都表达得比较清楚。前端面板略大于主体，形成一圈限位台阶，实际装配时这个面会贴住壳体外侧或面板开孔周边，后端穿过钣金、塑胶壳或治具面板，再通过卡扣、螺丝、热熔柱或挡筋完成固定。这样的布局能把插拔力直接传递到壳体结构上，而不是让PCB焊点或导线单独承受侧向载荷，对长期反复使用很关键。

插接腔内部保留了USB A型接口标志性的舌片空间，舌片上方/下方对应金属接触件的位置。建模时需要特别控制开口高度、宽度和导向倒角：开口过紧会导致公头插入阻力大，长期磨损镀层；开口过松则会出现接触偏摆、晃动、断电等问题。入口周边的倒角和圆角并不是单纯的外观处理，它为公头盲插提供导入角度，在手持设备、车载设备和现场检修场景下，用户往往无法完全对准接口，合理的导向斜面能明显降低插偏、顶伤舌片的概率。

后部壳体两侧的阶梯和卡接结构，主要用于与塑胶外壳、固定座或线束护套配合。若作为线端母座，后端需要预留焊线、压接或包胶空间；若作为板端母座，则要在模型中继续补充端子弯脚、定位柱和PCB禁布区。模型当前呈现的是外部主体与装配关系，适合在整机结构设计阶段做开孔校核、干涉检查和外观布局，后续再细化金属端子、弹片、塑胶内模和屏蔽壳等零件。

安装边界方面，面板开孔应围绕母座后部穿装轮廓预留合理间隙，前端法兰面需要有足够承托面积。侧向卡扣所在位置不能与壳体加强筋冲突，后方也要留出公头插入深度和导线弯折半径。很多设备故障并不是电气参数问题，而是壳体开孔距离后壁太近、插头无法完全插到位，或者卡扣被加强筋顶死，导致母座受拉后松脱。

在充电类产品中，2P母座通常只保留电源回路，结构更简单，成本和失效点也更少；4P母座虽然外形相近，但内部需要增加信号触点和绝缘隔离，适合需要识别、枚举或数据传输的设备。选型和建模时不能只看外部尺寸一致就直接替换，还要核对引脚定义、额定电流、接触电阻、耐温等级、固定方式以及插拔寿命。

整体建模思路围绕接口装配逻辑展开：先确定前端插接基准面和公头插入轴线，再建立外部法兰、腔体、舌片、后部容置区和侧向防退结构，最后根据实际工艺补充拔模斜度、圆角、壁厚和卡扣弹性空间。对结构工程师来说，这类小件虽然体积不大，却直接决定用户插拔手感、壳体开孔精度和供电可靠性，是整机连接系统中不可忽略的基础部件。
