英特尔实感RPLIDAR A2M8激光雷达结构设计

　　设备的分层结构设计非常清晰，最上层是密封的旋转扫描腔体，中间层布置了激光发射与接收模组，最下层是固定底座与信号传输接口，这种分层布局一方面能把旋转运动部件和固定电路部分完全隔离，避免日常使用中灰尘、水汽侵入核心电路区，另一方面也能让整机的重心落在底座中心位置，高速旋转扫描时不会产生额外的偏心力矩，长期运行的稳定性更有保障。从功能特性来看，这款雷达的扫描角度覆盖完整的0-360度全周范围，不存在探测盲区，扫描速率可在5到15Hz区间内适配调整，常规工况下采用10Hz的典型扫描速率，完全能满足移动机器人每秒更新十次环境轮廓数据的需求，测距范围覆盖18米内的有效探测距离，足够支撑中小型移动机器人在厂房、商场、写字楼等场景下的导航避障需求。在移动机器人自主导航场景里，激光雷达是构建环境轮廓、实现实时避障的核心感知部件，这款RPLIDAR A2M8的结构设计完全围绕室内外通用导航的实际需求展开，从安装适配到性能边界都做了针对性的工程优化。先从安装边界说起，整机采用扁圆柱式外形，这种形态的设计初衷是最大化降低设备安装后的突出高度，不管是嵌入AGV小车的顶部安装位，还是固定在服务机器人的机身顶端，都不会额外占用过多竖向空间，也能避免设备运行过程中被周边低矮障碍物剐蹭。

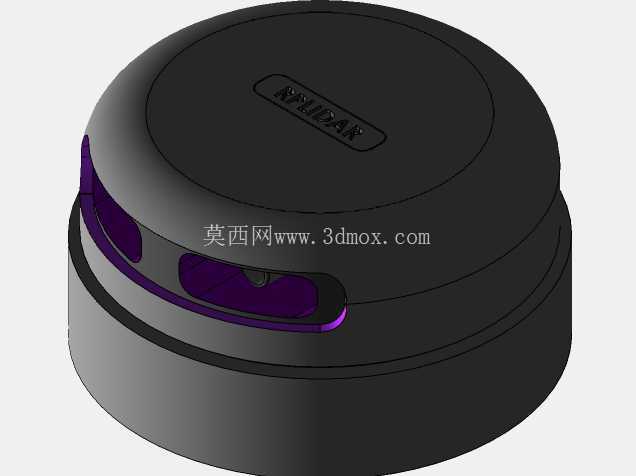

　　在结构细节设计上，激光发射与接收窗口采用了内嵌式布局，窗口外侧做了轻微的紫色滤光层处理，这个设计不是为了外观装饰，而是为了过滤环境中的杂散光干扰，提升强光环境下的测距稳定性，同时内嵌的窗口结构能避免外部物体直接碰撞到光学镜片，降低日常使用中的镜片刮损风险。底座部分预留了标准的安装孔位，孔位间距匹配行业通用的传感器安装规范，不管是采用螺丝直连固定，还是搭配减震支架安装都能直接适配，不需要额外做转接板设计，能减少设备集成时的结构设计工作量。

　　从实际应用场景出发，这款雷达除了适配移动机器人导航之外，还可以用于区域安防的周界入侵检测、工业场景的物料轮廓扫描、服务类机器人的人机交互距离感知等场景，扁圆柱的外形不会破坏搭载设备的整体外观协调性，旋转扫描部分的阻尼设计经过调校，运行时的噪音控制在较低水平，用在商用服务机器人上也不会产生明显的运转噪音干扰。在建模细节上，这款三维模型完整还原了设备的分层结构、窗口位置、表面标识以及底座安装位的尺寸关系，结构工程师在做设备集成设计时，可以直接调用这个模型核对安装空间、确认接口位置，不需要额外手动测绘设备外形，能大幅缩短集成设计的周期。

　　模型的外观曲面完全还原实物的圆角过渡细节，包括上下壳体之间的拼接缝位置、旋转部分和固定底座之间的间隙尺寸都和实物保持一致，在做整机装配干涉检查时，能准确判断雷达周边需要预留的安全间隙，避免后续装配时出现结构干涉问题。另外，模型表面的标识位置也做了准确还原，在做产品外观渲染、方案展示时，可以直接使用这个模型出图，不需要额外做外观细节的补全工作。从设计思路的角度来看，这款雷达的整体结构完全服务于实用需求，没有多余的装饰性结构，所有的外形设计都围绕防护性能、安装适配性、运行稳定性三个核心目标展开，比如壳体表面的哑光处理，是为了避免环境光在壳体表面产生反光干扰光学模组的正常工作，上下壳体之间的密封槽设计，是为了配合密封圈实现基础的防尘防水能力，满足日常工业和商用场景的使用环境要求。
