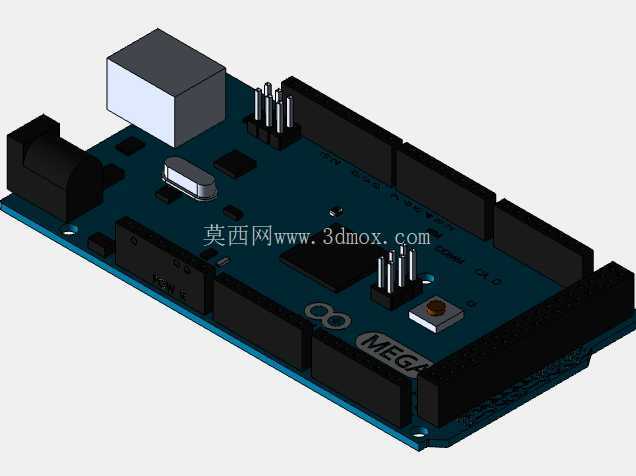

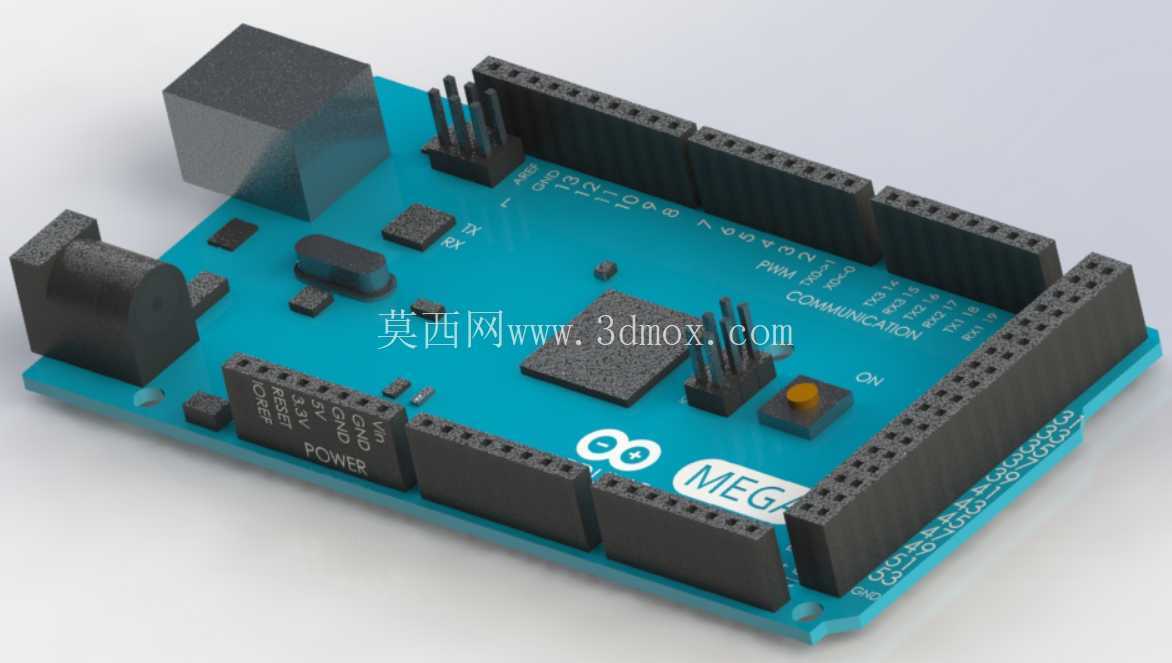

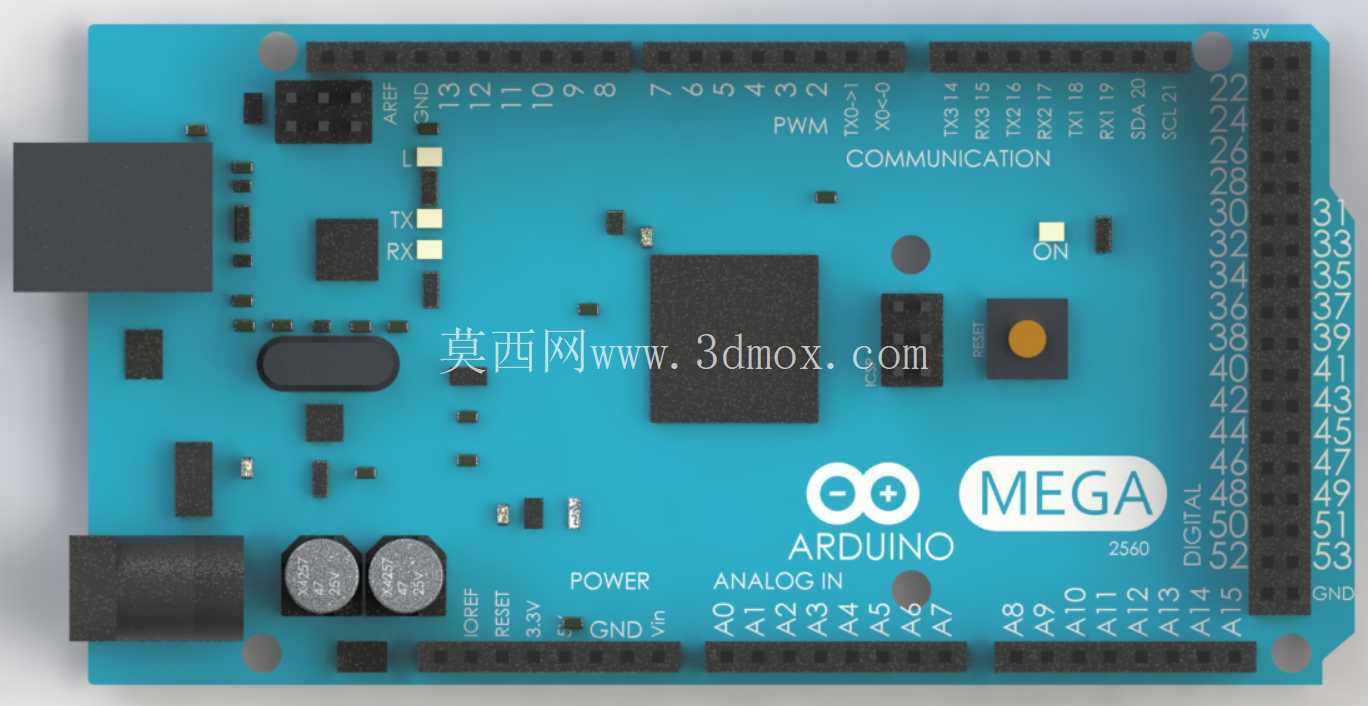

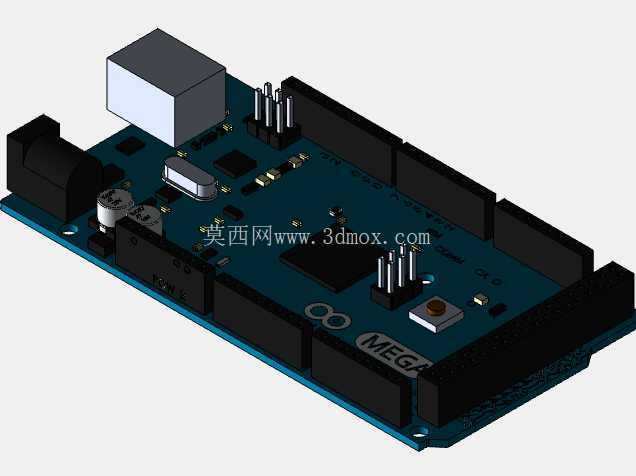

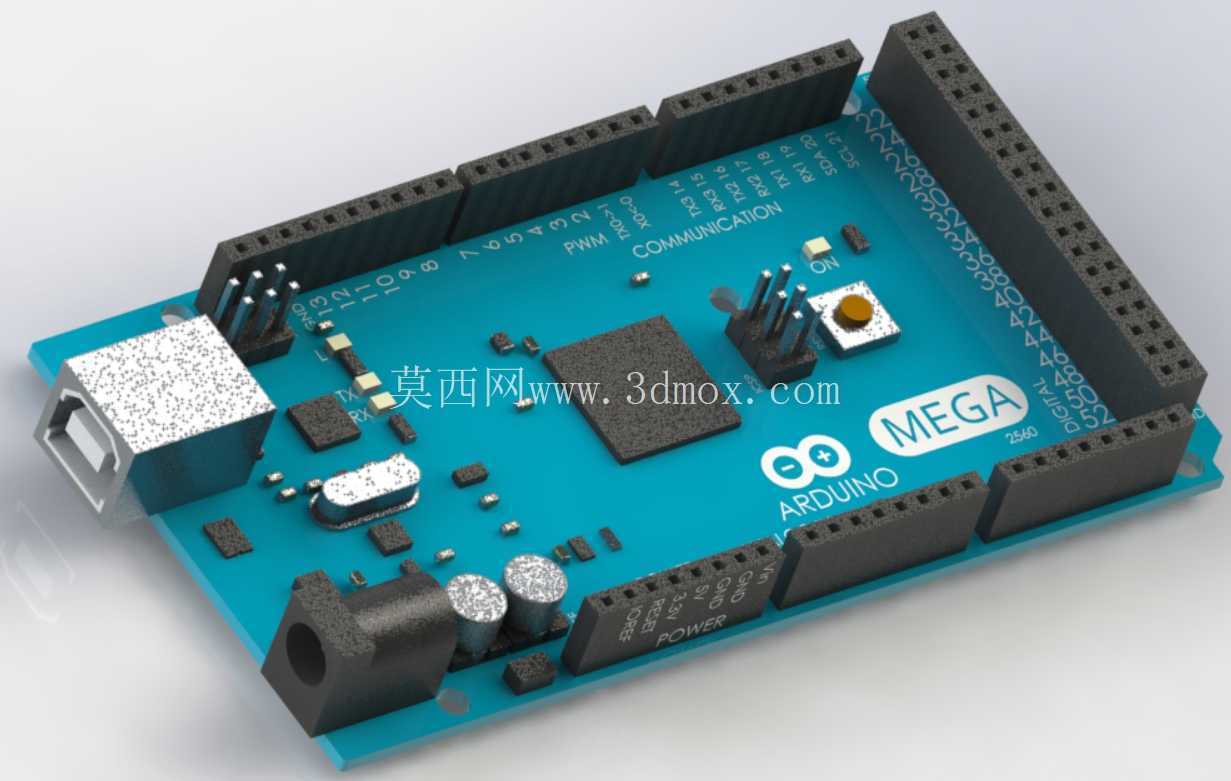

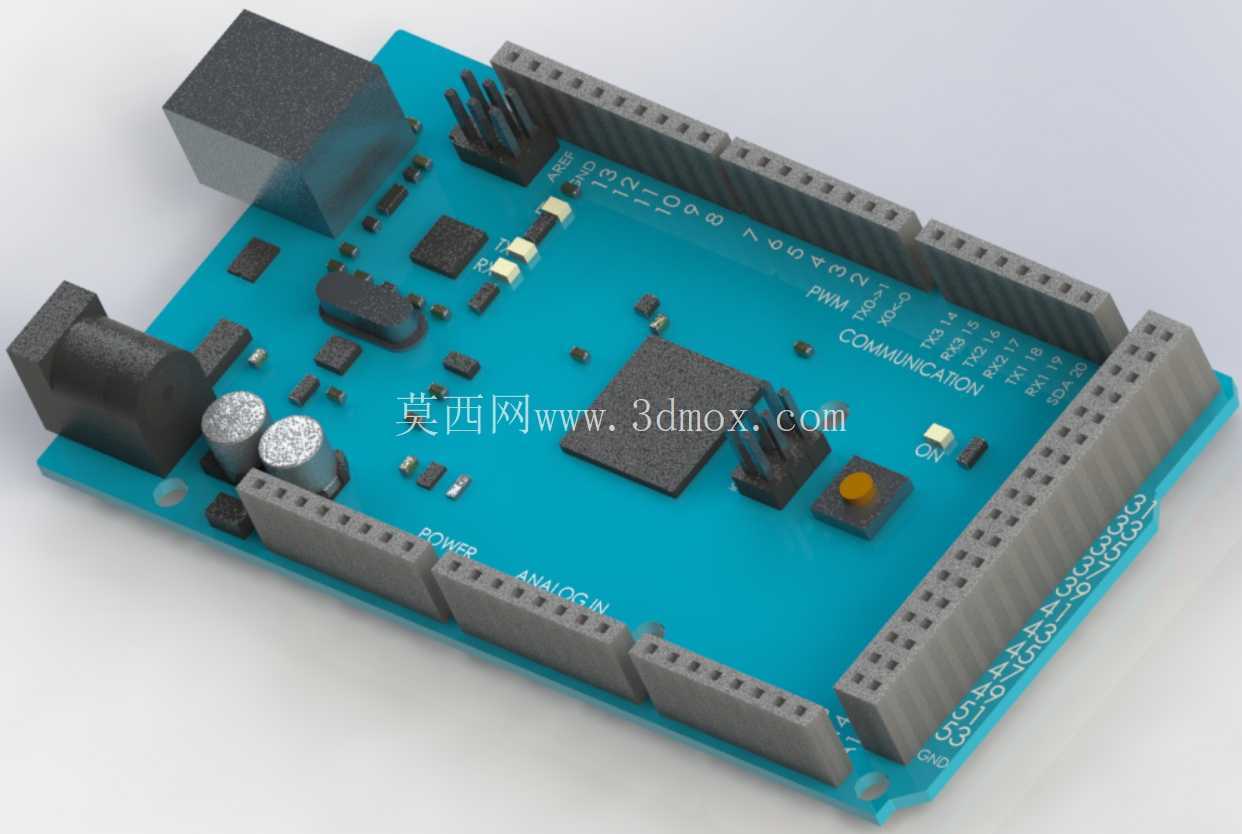

ArduinoMega2560开源控制板三维结构

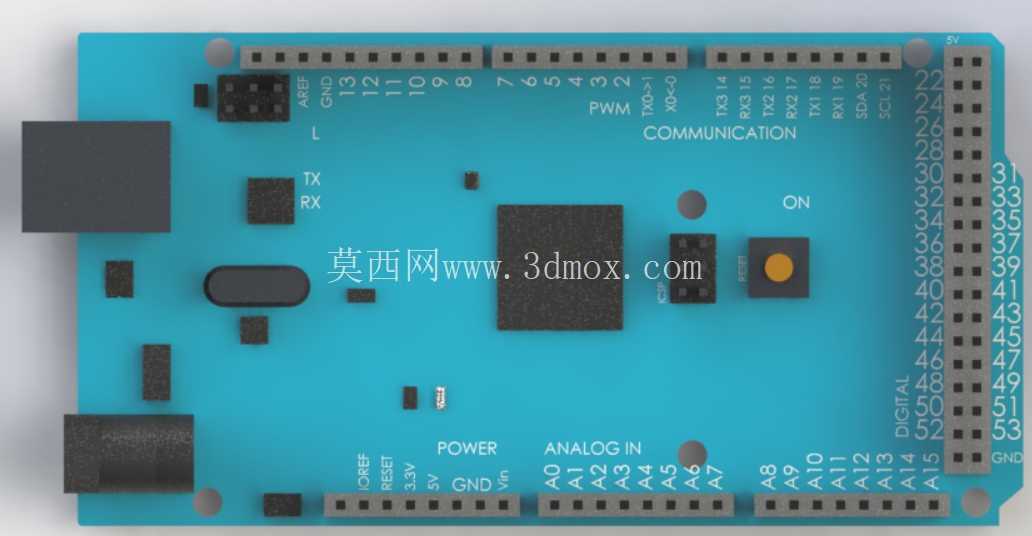

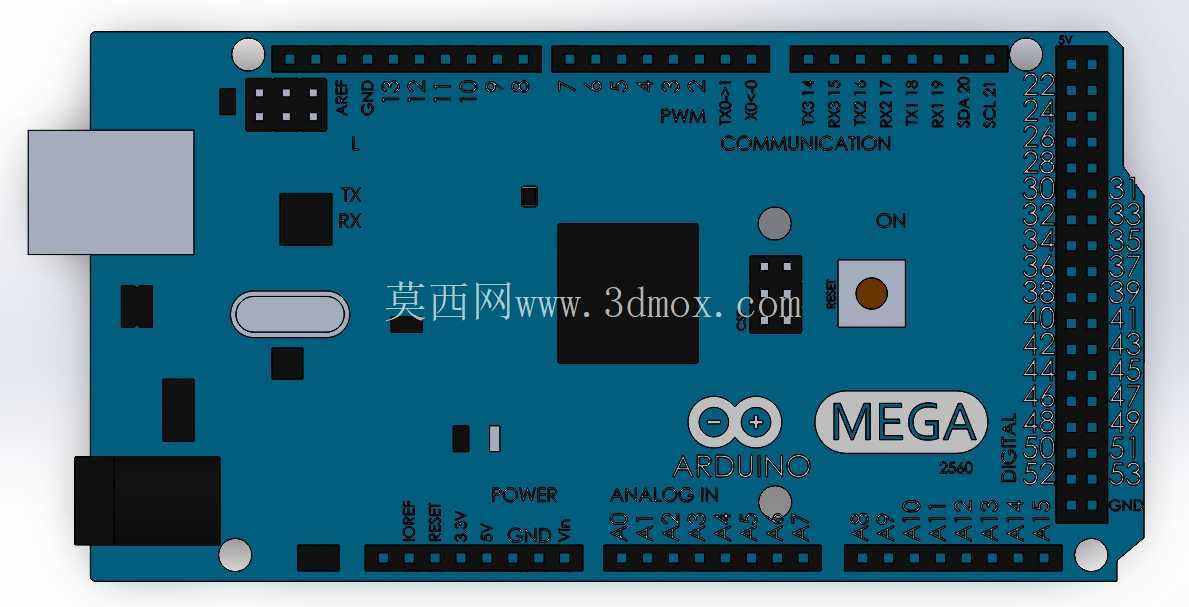

　　在嵌入式开发与小型智能设备搭建场景中，Arduino Mega2560作为核心控制载体，常被用于多IO需求的项目开发，比如多自由度机械臂控制、多传感器数据采集终端、小型自动化实验平台搭建等场景，其充足的IO端口资源能满足多数原型开发阶段的外设接入需求，无需额外扩展IO模块即可完成多数常规项目的接线部署。从结构设计角度看，这块控制板的外形采用规整矩形布局，板载元件排布充分考虑了接线操作的便利性，电源接口、USB通信接口布置在板边一侧，数字IO端口、模拟输入端口分别沿板的两个长边排布，排针引脚采用标准2.54mm间距设计，既可以直接插装在面包板上完成快速原型验证，也可以通过铜柱固定在设备壳体内部，安装孔位的位置经过统一规划，适配多数开源项目的通用安装支架尺寸，安装时只需预留对应板厚的间隙，避开板载较高元件的凸起高度即可完成固定。

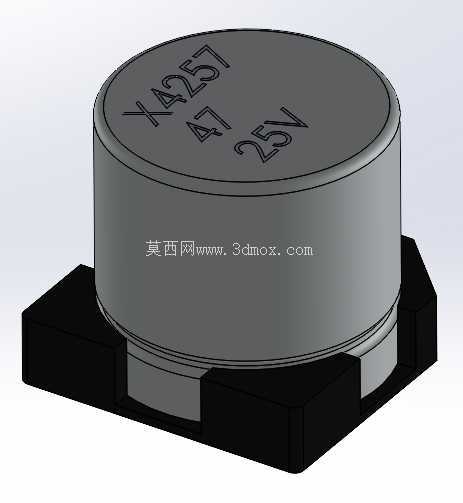

　　板上的核心处理芯片、电源管理芯片、晶振、复位按键、状态指示灯等元件的位置排布经过多轮迭代优化，电源回路与信号回路的布局尽可能减少相互干扰，电源输入端口旁设置的滤波电容能有效降低外接电源的纹波干扰，保证主控芯片运行稳定性。复位按键布置在板边易触碰的位置，方便开发过程中快速重启设备，TX、RX、电源指示灯的位置正对操作者常用观察视角，调试时无需刻意调整角度就能快速查看设备运行状态。从实际使用的角度出发，这块控制板的结构设计充分考虑了开发阶段的操作需求，所有外接端口的丝印标识清晰标注在排针旁，接线时可以直接对照丝印完成引脚连接，减少接线错误概率。

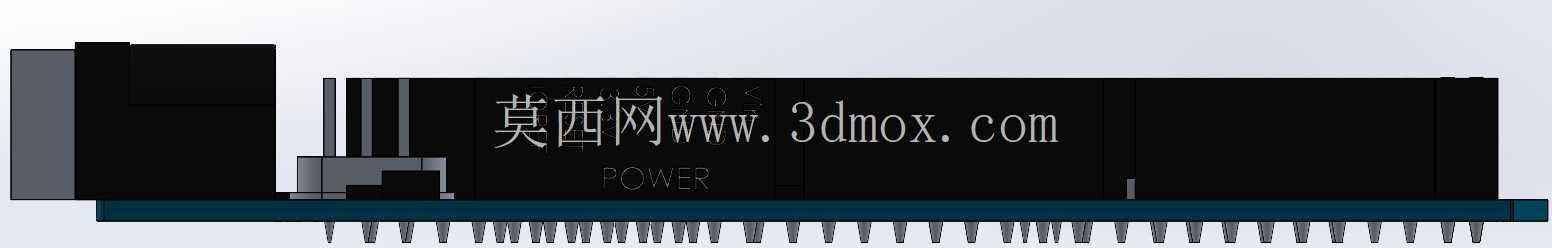

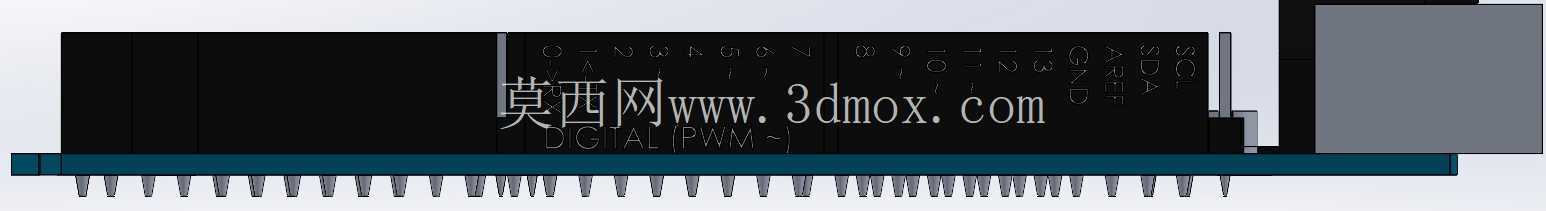

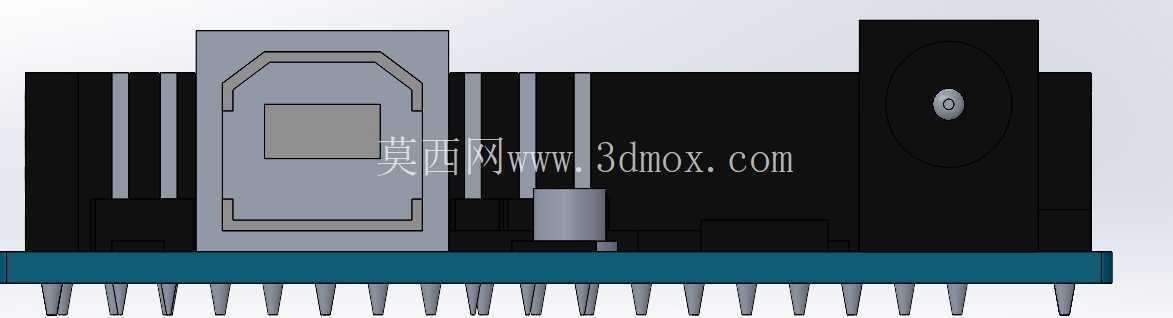

　　板载的USB接口既可以实现程序烧录，也能完成串口通信，无需额外外接烧录器，降低了开发阶段的硬件准备成本。电源部分支持外接直流电源与USB供电两种模式，两种供电模式的切换电路集成在板上，接入外接电源时会自动切断USB供电回路，避免两种电源同时接入造成的元件损坏。在做设备结构设计时，如果选用这块控制板作为核心控制单元，需要注意板上最高元件的凸起高度，比如电源接口、USB接口、电容元件的高度，预留足够的内部装配空间，同时排针接线端要预留接线操作空间，避免设备壳体遮挡端口导致接线困难。板的四个边角做了圆角处理，不会在装配时划伤导线或者操作人员的手部，整体板厚采用标准PCB厚度，适配常规的PCB固定铜柱规格，安装时不需要额外定制固定件，采用标准五金件即可完成装配。对于做三维结构设计的从业者来说，这个模型可以直接用于智能设备的内部结构装配验证，在设计设备壳体时直接导入模型进行干涉检查，确认端口位置与壳体开孔的对应关系，提前规避装配时出现的位置冲突，减少原型制作阶段的反复修改次数。

　　在机器人项目中，这块控制板可以同时连接多个舵机、传感器，充足的PWM输出端口能满足多舵机控制需求，模拟输入端口可以连接各类模拟传感器，数字端口可以外接通信模块、显示模块等外设，结构上的标准排针设计可以直接搭配各类扩展板使用，扩展板叠装时的高度也可以通过这个三维模型进行堆叠间隙验证，保证多层扩展板安装时不会出现元件挤压的情况。在工业小型实验设备搭建中，这块控制板常被用于数据采集节点的核心控制，其稳定的运行性能搭配充足的端口资源，能满足多数实验场景的采集与控制需求，结构上的标准化设计也方便将其集成到各类实验台架中，不需要额外设计复杂的固定结构。
