带光耦隔离的六通道继电器控制模组

　　在工业自动化控制回路、智能家居弱电控制、小型实验台电控系统搭建场景中，这类多路继电器模组是衔接低压控制信号与高压负载回路的核心中转部件，很多刚接触电控设计的工程师容易忽略光耦隔离的必要性，实际现场布线时，控制端往往来自单片机IO口、PLC输出端子这类弱电器件，负载端可能连接220V交流接触器线圈、直流电磁阀、小型电机这类存在浪涌干扰的器件，如果没有电气隔离，负载端的反向电动势、共模干扰很容易串入控制侧烧毁主控芯片，这款六通道模组在每一路继电器驱动前端都集成了光耦器件，能完全切断控制侧与负载侧的电气连接，只通过光信号传递触发指令，抗干扰能力比无隔离的继电器板提升一个量级。

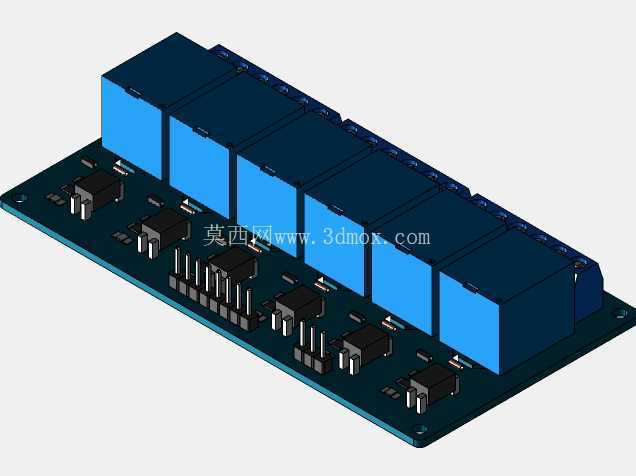

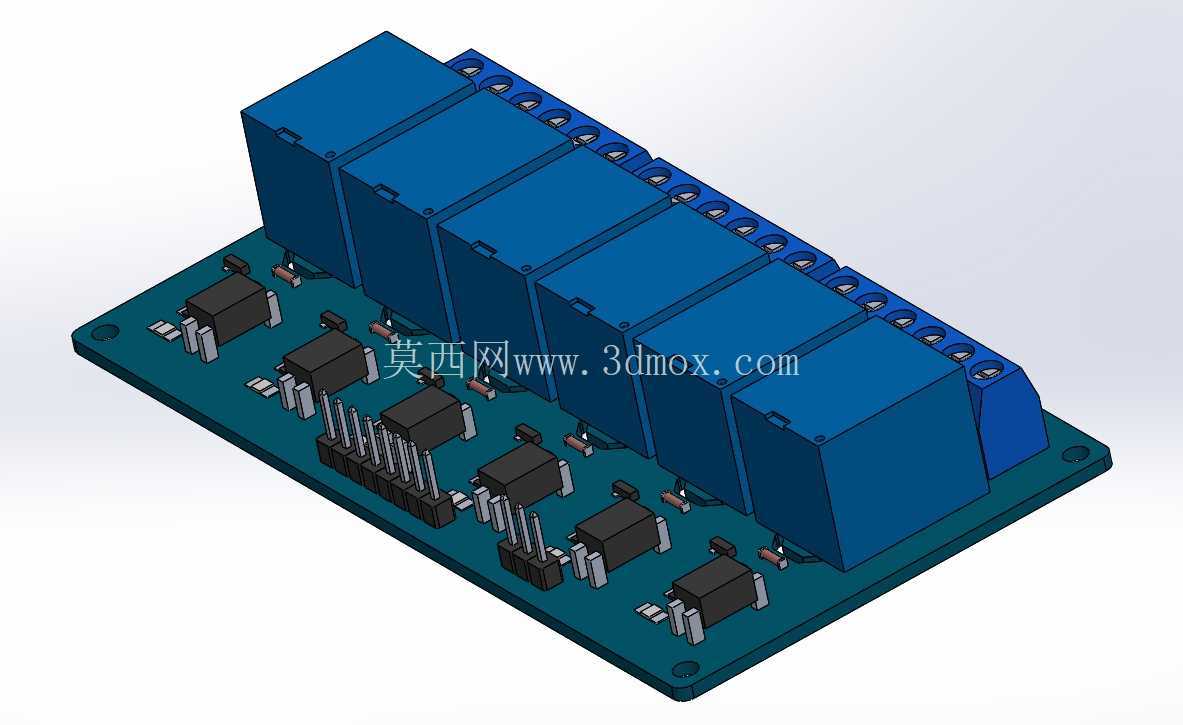

　　从结构设计上看，整块模组采用FR-4玻纤电路板作为基底，六个蓝色电磁继电器沿板身长边等距排布，每个继电器对应一组独立的接线端子，端子采用螺钉压接式设计，适配0.5-2.5平方毫米的多股铜芯线，现场接线时不需要额外焊接，用十字螺丝刀就能完成导线固定，适合快速原型搭建与后期维护更换。板载的驱动电路全部布置在继电器与控制引脚排针之间，每一路都搭配了续流二极管与状态指示灯，当对应通道触发导通时，通道旁的红色LED会点亮，调试时不需要万用表测量就能直观判断每一路的工作状态，排查故障效率很高。安装边界方面，电路板四个角预留了标准M3螺丝固定孔，孔位间距适配市面上通用的DIN导轨安装卡扣，既可以直接用螺丝固定在设备电控箱的绝缘安装板上，也能搭配卡扣卡在35mm标准导轨上，和断路器、开关电源等常规配电元件并排安装，不需要额外定制安装支架。控制端的排针采用2.54mm标准间距，直接兼容杜邦线连接，不管是对接Arduino、树莓派这类开源控制板，还是对接国产PLC的扩展输出口，都不需要额外做转接线。

　　实际选型使用时需要注意，这款模组支持5V与12V两种线圈供电规格，选型时要匹配控制侧的输出电平，避免出现线圈电压不匹配导致的继电器无法吸合或者线圈烧毁问题；每一路继电器的触点负载能力需要匹配所接负载的额定电流，阻性负载下可以用到标称的10A电流，如果是感性负载比如电机、接触器线圈，需要降额使用，预留足够的电流余量，避免触点拉弧粘连。建模过程中需要重点还原几个结构细节：一是继电器本体的外形公差，每个继电器引脚与电路板焊盘的对位要准确，避免出现装配干涉；二是接线端子的螺钉沉头深度，要保证螺钉拧到底时不会凸出端子表面顶到电控箱内壁；三是板上元件的高度差，最高的继电器本体与最矮的贴片电阻之间的高度差要准确还原，方便后续做电控箱内部的空间排布检查，避免安装时元件与箱盖或者其他部件发生碰撞。

　　很多工程师在做电控系统三维布局时，容易忽略继电器模组的实际占用空间，只预留电路板的平面尺寸，没有考虑接线后导线的弯曲半径，这款模组的接线端子全部布置在板身的同一侧，接线后导线会向端子外侧延伸，布局时需要在端子外侧预留至少15mm的走线空间，方便导线弯折与后期维护操作。另外光耦元件的布置位置远离继电器的线圈侧，也是为了减少线圈通电时产生的电磁辐射对光耦信号传输的干扰，这种元件排布细节在建模时也要准确还原，方便后续做EMC相关的结构验证时参考。
