HCW-253双稳态脉冲继电器模组结构设计

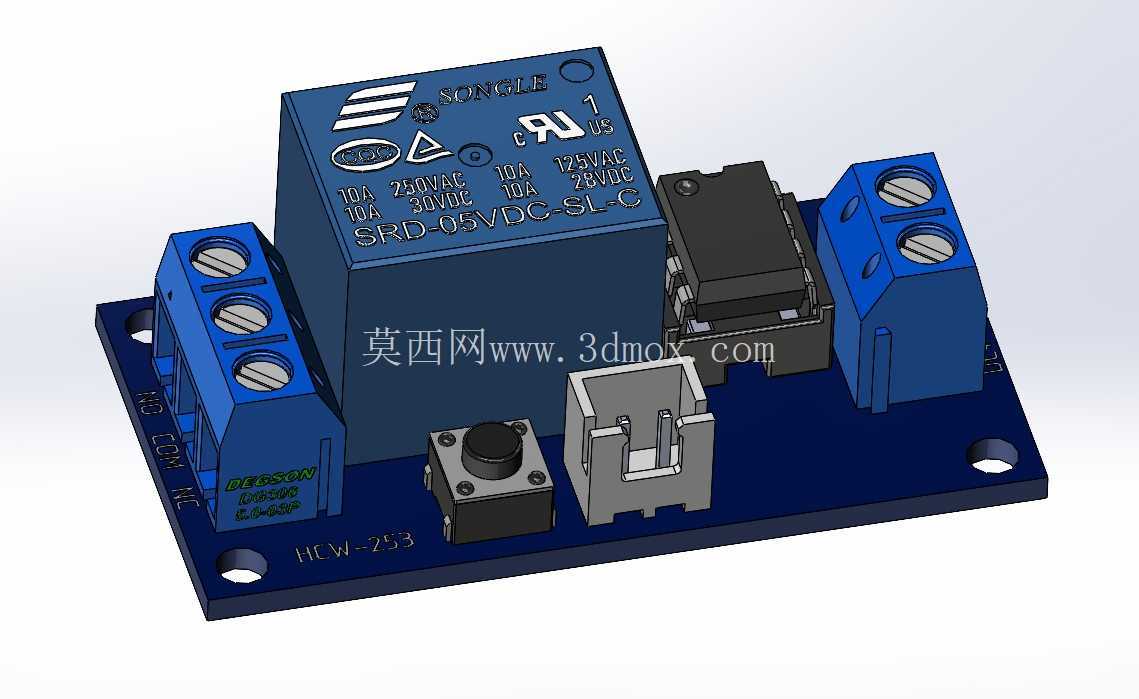

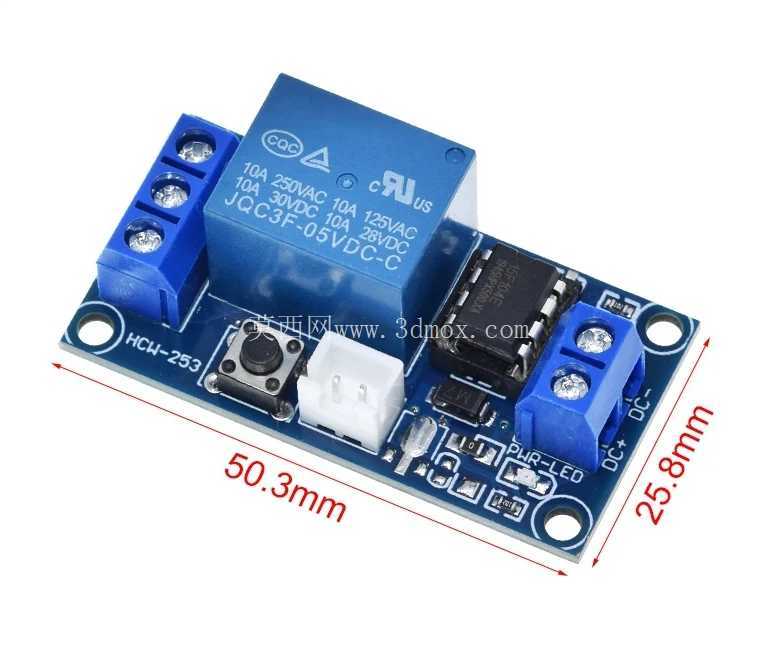

在低压电控回路的设计选型中，双稳态继电器的应用场景往往集中在需要低功耗保持回路状态的场合，比如智能家居的灯光控制回路、工业现场的远程IO信号保持模块、低功耗野外监测设备的电源切换单元，这类场景不需要继电器持续通电维持触点状态，仅靠脉冲信号即可完成状态切换，能大幅降低设备长期运行的功耗，避免线圈长期发热带来的寿命衰减问题。HCW-253这款双稳态脉冲继电器模组，在结构设计上充分考虑了实际接线与安装的便利性，底座采用标准环氧玻纤板基材，板载布局将核心继电器主体放置在中心位置，两侧对称布置大电流接线端子，端子采用栅栏式结构，适配16-22AWG的导线压接，接线时不需要额外转接端子排，可直接将动力线接入端子，减少回路的接触电阻。

从功能特性来看，这款继电器属于磁保持双稳态结构，触点状态的切换仅需要给线圈施加对应极性的毫秒级脉冲信号即可完成，信号撤除后触点依靠内部永磁体的磁力保持当前状态，不需要持续给线圈供电，相比普通电磁继电器，长期运行时线圈无功耗，不会出现线圈长期通电过热导致的绝缘老化问题，触点额定负载可覆盖常规低压交流、直流控制回路的通断需求，适配常见的工控信号、小功率动力回路的切换要求。板载的手动复位按键可以在设备调试阶段，不需要给控制信号就能手动切换触点状态，方便现场排查回路接线问题，侧边的插针接口适配标准2.54mm间距的杜邦线连接，可直接与单片机控制板、PLC扩展模块的IO口对接，不需要额外焊接转接引线。

设计过程中，安装边界的考量是重点，模组底座预留了两个对称的安装固定孔，孔位适配M3规格的螺丝安装，可直接固定在设备内部的安装梁、塑料壳体的安装柱上，整体外形的高度控制在常规低压元件的安装尺寸范围内，不会与上层的盖板、相邻安装的其他元件产生空间干涉。接线端子的进线方向与板边垂直，接线操作时不需要倾斜导线，在紧凑的电控箱内部也能顺利完成接线作业，端子的螺丝采用防滑脱设计，拧松时不会从端子座上脱落，避免现场安装时螺丝掉落丢失的问题。核心继电器元件与周边的接线端子、按键、接口之间预留了足够的电气间隙，满足低压电控设备的安规距离要求，不会因为积尘、潮湿导致相邻导体之间的爬电问题。

在实际设备的适配场景中，这款继电器模组可以直接替代普通电磁继电器用于电池供电的低功耗设备，比如太阳能供电的野外监测终端，依靠脉冲信号切换负载通断，保持状态时零功耗，能大幅延长电池的更换周期；在智能家居的开关回路中，采用这款继电器可以实现停电后恢复供电时保持原有开关状态，不会因为停电重启导致所有灯光回路意外接通；在工业自动化的远程控制单元中，双稳态的结构可以避免控制信号断线时继电器意外复位，导致生产回路状态异常。建模过程中对每个零件的配合公差做了对应设置，接线端子与PCB板的安装柱高度、继电器引脚与PCB焊盘的位置、按键的行程高度都按照实际元件的尺寸参数做了还原，可直接用于设备内部的结构干涉检查，也可以作为电控回路BOM选型的结构参考，不需要重新测绘元件尺寸就能完成整体设备的布局设计。
